测量系统分析(MSA):你的量具真能测准吗?很多人只在被投诉时才想起来

上周去一家汽配厂,现场乱成一锅粥。一批出口的凸轮轴被退货,客户说关键尺寸超差。质检主管脸都绿了——明明出厂时检测全部合格,怎么到了客户那就不行了?来回拉锯,最后把三坐标、千分尺、卡尺全拿出来做对比,发现三台设备测同一个件,结果能差出0.02mm。0.02mm,对于发动机核心件,已经要命了。问题出在哪?测量系统。不是产品不行,是眼睛出了问题。

测量系统分析(MSA),说白了就是看你的量具能不能信

很多厂里的人一听MSA就觉得头大,什么方差分析、GRR、Kappa值……其实逻辑特简单:你拿一把尺子去量某个尺寸,量了十次,结果忽大忽小,那这把尺子就不靠谱。或者张三量跟李四量结果不一样,那也不行。MSA的核心就仨字——可重复、可再现、能准确。展开讲就是GRR(重复性和再现性),再加上偏倚、线性、稳定性这些特性。别被名词吓住,你只要记住一个底线:如果测量系统误差太大,你做啥SPC、啥过程能力分析全是白费。数据源头脏了,后面全是瞎忙活。

测量系统分析偏倚和线性示意图
测量系统分析偏倚和线性示意图
问:我们车间一直用卡尺检轴径,好几年没出过问题,有必要做什么MSA吗?

答:这正是最危险的认知。量具会磨损,环境温湿度影响,操作人员换了一茬又一茬,怎么可能一直稳定?我见过一个案例,某日企供应商用了八年的气动量仪,直到被主机厂审核时才做MSA,结果GRR高达45%,完全失控。之前的检测数据全是废纸——那些年货,指不定混进去多少不良品。所以,别等客诉了再查。常规做法是:新量具入厂、年度校准后、重要特性变更、人机料法环大变动时,必须做MSA。再忙,至少关键特性每半年做一次。✅

GRR分析,数字背后的陷阱

做GRR通常选10个零件、3个操作员、重复2~3次。然后看%GRR——小于10%优秀,10%~30%视情况可接受,大于30%绝对不行。但❗听我一句劝,别只看这个百分比。我碰到过数据:%GRR=25%,报告说“有条件接受”,可细看ndc(可区分类别数)只有2。这意味着这个测量系统只能把零件分成好坏两类,根本不能用于过程控制。ndc必须≥5,很多人居然不知道这点。还有,零件选择也有讲究,如果选的10个件都集中在公差中值,GRR会偏低;反之如果极差很大,GRR可能虚高。取样要覆盖整个过程变差。这些坑,没摔过的人根本不懂。

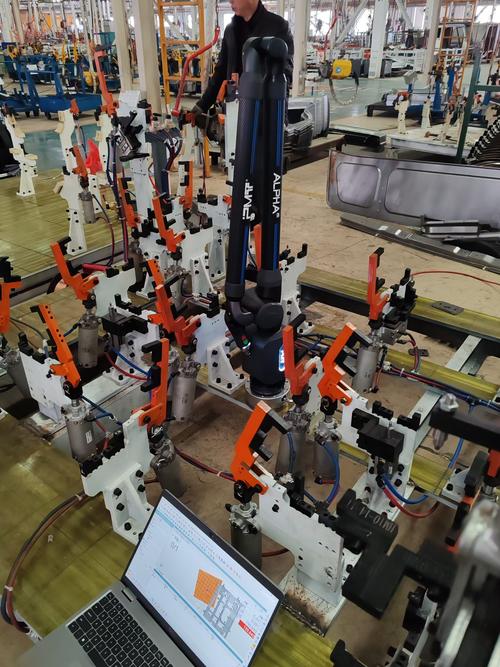

车间三坐标测量机检测零件现场
车间三坐标测量机检测零件现场
问:我们厂产品型号特别多,每个都做MSA太费时,有取巧的办法吗?

答:说实话,可以分族。把特性按类型和量具分组,同类特性共用同一种测量系统,选代表零件做分析。但前提是相似的公差范围、相似的物理特性。千万别把内径千分尺量孔和外径卡尺量棒归一起。还有个偷懒技巧——利用历史数据做验证性分析,如果某台CMM长期运行稳定,你可以在每次校准后用简化版GRR(比如减少到5个零件、2个操作员)快速判断。不过,审计来了别怪我没提醒,正规流程该做还得做。💡

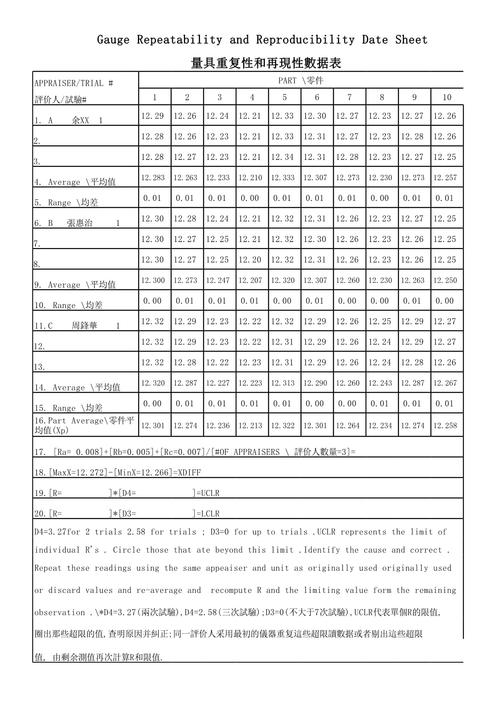

现在谁还在手动填表算GRR?OUT了

现在谁还在手动填表算GRR?OUT了
现在谁还在手动填表算GRR?OUT了

去年给一家新能源电池模组厂导入自动测量站,激光测距加视觉定位,数据直接进MES。在软件里实时监控测量系统状态,一旦发现标准件偏移超标,自动报警并锁机,强制重新做MSA。人工干预比之前减少90%,而且数据伪造基本不可能——以前纸质记录,操作工为了省事,经常编数据,偏差写得可漂亮了。现在数字签字能追溯到人,屏幕一点就能调出半年内任何一次GRR再现性曲线。这个行业早该这样了,还在依赖Excel的工程师,你升职加薪的路可就窄了。

当然,软件再智能,也得懂原理。前阵子看到一家公司花钱上系统,结果参数设错,把公制当英制,出来的GRR报告全乱套。所以,人永远是最关键的一环,工具只是放大你的能力。

总之一句话,别等数据说话时,你才发现它说的是瞎话。测量系统分析(MSA),是质量的基石,更是工程师的照妖镜。下次客户再投诉,先别急着调机器,问问你的量具还清醒吗。
