时间敏感网络（TSN）：工业人又爱又恨的确定性革命

说实话，第一次在工控展上听到TSN这三个字母，我内心毫无波澜。又是什么新协议吧？西门子推Profinet，倍福抱着EtherCAT，罗克韦尔死守EtherNet/IP——工业以太网这潭水，早就搅得跟八宝粥似的。再来个TSN，能翻起什么浪？结果呢… 啪啪打脸。

我那台服役八年的老注塑机，去年做预测性维护改造，想把振动传感器、PLC、MES系统全部打通。IT那边扔过来一句：”所有数据必须走标准以太网，不准搞私有环网。” 我当场就想摔扳手——用Profinet IRT？得换交换机；用EtherCAT？上位机插网卡还得装驱动，OPC UA网关再转一道，延迟直接飙到20毫秒，控制回路黄花菜都凉了。这就是传统工业以太网的死穴：实时性和开放性，永远在打架。

TSN不是协议，是给以太网装上了齿轮

很多工友第一次接触TSN，会把它跟Profinet、EtherCAT相提并论，这其实……完全搞错了。TSN是一套IEEE 802.1协议簇，它干的事特别纯粹：在标准以太网二层上，实现确定性传输。以前咱们的以太网是”尽力而为”，就像高峰期的高速公路，数据包爱堵不堵；TSN直接划出一条”VIP通道”——时间感知整形、帧抢占、门控调度，一堆机制联合起来，保证关键流量的延迟和抖动，门儿清！

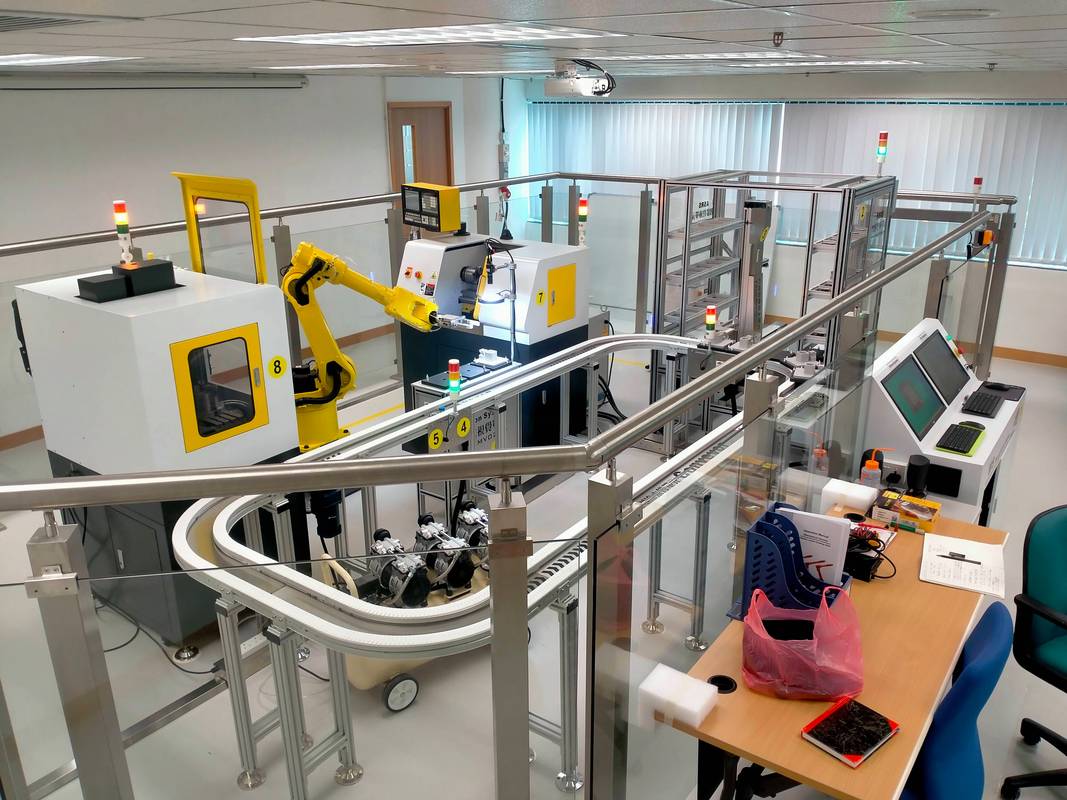

举个真实的例子。前年西门子在汉诺威展上，用高带宽TSN链路同时跑两个控制器：一个做100微秒周期的运动控制，另一个传高清视觉检测图像。两台电脑，一根网线，相互不干扰。我当时站那儿看了五分钟，心跳都加速了。这不就是我们做梦都想要的融合网络吗？再也不用PLC一个网口、视觉一个网口、数据采集又一个网口，交换机插得跟刺猬似的。

三个核心机制，扒开揉碎了看

TSN为什么能这么横？它靠的不是一个技术，而是一套组合拳。其中最关键的三板斧，你搞明白了，基本就抓住了灵魂。

第一，精确时间同步（802.1AS）。这玩意儿基于IEEE 1588，但做了大幅简化，节点之间同步精度能锁在微秒甚至纳秒级。我测试过某个国产TSN交换机，两台设备直连，1588同步后的时钟偏差稳定在50纳秒以内，比一些专用现场总线还猛。没有这个基准，后面的流量调度全是瞎扯。

第二，流量调度（802.1Qbv）。它靠门控列表（Gate Control List, GCL）把出口队列分割成一个个极小的时间片。某个时间片只允许实时流量通过，其他队列全部锁死。这就像给每个车道上了一道电子闸门，绿灯一亮，高优先级的数据包一次性轰过去，毫无阻塞。当然，GCL的配置复杂得让人挠头，尤其是异构网络里，稍不注意就冲突，这也是目前工程化最大的痛。

第三，帧抢占（802.3br, 802.1Qbu）。当一个巨帧（比如视频帧）正传一半，实时控制指令来了，怎么办？传统以太网只能干等这个巨帧传完，延迟直接翻几倍。帧抢占允许交换机把正在发送的非实时帧拦腰切断，优先插队发送实时帧，回头再重传剩余片段。我在实验室故意用1500字节的大包压制链路，测下来紧急控制帧的延迟几乎纹丝不动，看得组里小伙子直呼“牛X”。

落地有多痛？摔过跤才敢说

纸上谈兵都美好，真正下车间试试？我踩的坑说出来都是泪。

兼容性大坑。 去年帮一个锂电池产线做TSN改造，交换机选型花了整整两周。有的厂家号称支持802.1Qbv，实际拿Wireshark抓包，发现时间片切换间隙会漏出一两个尽力而为包——延迟尖峰瞬间飙到2毫秒。2毫秒啊，对卷绕机张力控制就是灾难。最后换了某德国品牌，价格贵了四倍，才把不确定性压到50微秒以下。😡

配置复杂度。 传统自动化工程师习惯用Acyclic Data Exchange配Profinet，或者用EtherCAT的ESI文件，点几下鼠标就完事。TSN呢？对不起，你得跟Hazel、Netconf打交道，手动写流预留协议（SRP）的参数。拓扑一变，GCL得重新计算，弄不好整个网络就瘫痪。我认识一个老工程师，干了20年PLC，硬是被TSN的配置界面逼得去学Python——太难了……

问：TSN能直接替换EtherCAT或Profinet吗？

答：不能，至少短期内别想。TSN是二层通信基础设施，它定义的是“以太网数据如何准时到达”，不是应用层协议。EtherCAT、Profinet是包含运动控制行规（如CiA402、PROFIdrive）的整套解决方案。目前的方向是OPC UA over TSN——用OPC UA作为统一应用协议，跑在TSN网络上，理论上能替代所有专有协议。但OPC UA over TSN的Pub/Sub模型和运动控制行规还在完善中，大规模应用估计还得三五年。不过话说回来，一些非硬实时场景，比如IT/OT融合、远程I/O、生产数据透传，TSN现在就可以上，而且成本比传统网关方案低得多。

问：我们厂现用Profinet，上TSN要换什么硬件？

答：✅ 好消息：大部分场景不用动PLC！如果你的PLC支持标准以太网（带时间戳），只需把Profinet设备的镜像固件升级为支持802.1AS的版本，再把交换机换成TSN交换机就行。注意，那种几十块钱的普通交换机绝对不行，得买支持802.1Qbv和802.1AS的工业交换机，目前价格比管理型交换机贵30%~50%。如果你用的是EtherCAT从站设备，那就尴尬了——EtherCAT依赖专用MAC层处理，根本没法直接跑TSN，只能换设备或者加网关，成本直线上升。所以现有EtherCAT网络要迁移TSN，得掂量清楚。

为什么我现在还是看好TSN？

因为我受够了七国八制的协议转换。一个现代工厂，从机器层到管理层，可能历经Profinet、Ethernet/IP、CANopen、Modbus TCP、OPC UA… 每个转换点都是延迟和故障的温床。TSN提供了一种可能：用一根以太网线，从云端直捅到传感器，所有层级说同一种语言。听起来像科幻？其实博世已在部分产线用它传输安全控制信号（Safety over TSN），大众汽车在ID系列工厂用TSN实现高带宽同步控制。这些不是Demo，是实实在在的24/7生产。

当然，TSN的坑还有很多——时钟同步冗余怎么搞？多厂家互操作测试谁来牵头？工具链完善度几乎为零……但每次看到那根网线同时承载着周期5微秒的伺服控制包和1080P的质检视频流，我都忍不住想：这个碎片化的工业通信世界，终于要被重新洗牌了。
