计算机辅助工程(CAE):为什么你还在用十年前的方式做仿真?

上个月,一个客户怒气冲冲地打电话过来——他们的产品在耐久测试里碎成了几块。CAE报告明明说没问题。我接过模型一看,网格画得跟蜘蛛网似的,边界条件也设得模模糊糊。说实话,这能不出事吗?十几年了,很多人还在把CAE当成一个“验证”工具,设计完了扔给工程师点一下“运行”,然后拿张彩图交差。荒唐。

仿真不是点一下“运行”就完了

多年前我刚入行那会儿,CAE真是个体力活。划分网格能划一整天,求解器一跑就是通宵,第二天来收尸——不,收结果。现在呢?硬件翻了百倍,算法迭代了不知多少代,可思维还停在原地。有些人甚至不知道自己在算个什么劲。
发动机缸体有限元网格划分细节
发动机缸体有限元网格划分细节
CAE的灵魂根本不在软件。在于那个用软件的人。网格无关性验证做过吗?收敛性呢?材料本构从哪来的?随手拉一条双线性就敢往上交?别笑,我见过太多所谓“分析报告”,连最基本的单位制都搞错。MPa和GPa混着用,一颗螺栓能算出三万兆帕的应力,这螺栓怕不是中子星物质做的。 问:有限元分析到底是不是精确解? 答:当然不是。有限元法是近似方法,网格越密越接近真实,但永远有误差。而且材料参数的输入偏差有时候比离散误差大得多。你想啊,查手册查到一个屈服强度是一批材料统计出来的下限值,你直接拿来算,安全系数本身就埋了冗余。可很多新手不理会这个,结果刚过1.0就心里打鼓。实际上,CAE给出的数字一定要结合实验和工程判断,它是一面透镜,不是印钞机。

为什么你的CAE结果总在骗你?

我有个做消费电子的朋友,抱怨说仿真出来的跌落测试永远跟实测对不上。我去他那一看——嚯,网格尺寸选了5毫米,而产品壁厚才1.2毫米。一个单元还没壁厚大,怎么捕捉弯曲变形?这就叫垃圾进,垃圾出。于是他把网格细化到0.3毫米,当晚电脑直接死机。可笑吗?更可笑的是他居然没想过用壳单元。

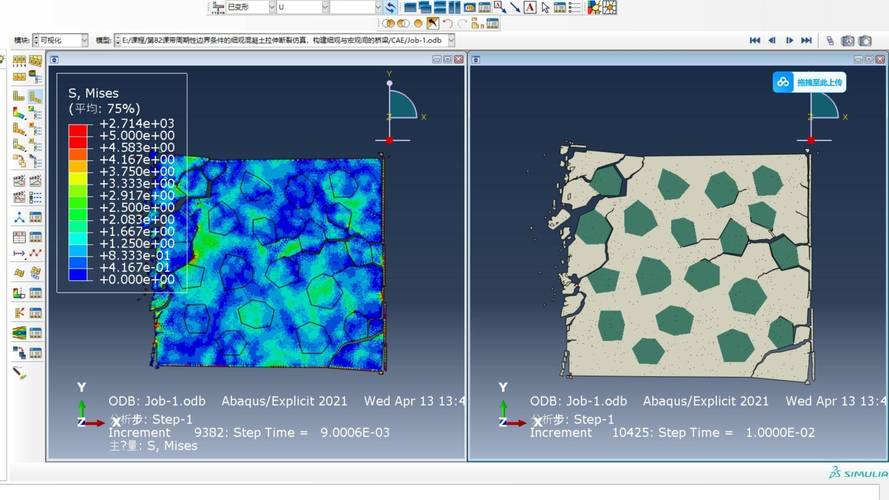

电子产品跌落仿真CAE应力云图
电子产品跌落仿真CAE应力云图
不少企业每年花几十万买许可,却舍不得花几万培训一下工程师。软件越买越高端,结果还是当个高级CAD用。其实CAE的难点从来不是操作。是物理直觉。看到一个结构,你能不能瞬间判断哪里是危险点?载荷路径怎么走?约束加在哪块是合理简化?这些学校不教,师傅不传,全靠自己试错。 问:小企业到底要不要上CAE? 答:看情况。如果一个零件失效会让你赔掉裤子,那CAE省下的试错成本很快就能赚回来。但千万别指望买套软件就能解决问题——人才是关键。我见过一个小作坊,老板自己啃了半年有限元,把自家冲压模具的热处理变形控制得死死的,一年省了二十万废品费。不过话说回来,如果只是做个简单的支架,手算加经验够了,别杀鸡用牛刀。

AI来了,CAE的饭碗要丢?

AI来了,CAE的饭碗要丢?
AI来了,CAE的饭碗要丢?
这几年老有人嚷嚷“深度学习取代仿真”。是,有些降阶模型能秒出结果,训练好了比求解器快上万倍。可你能放心把核反应堆的热流耦合交给一个黑盒?我反正不敢。目前的AI更像一个超级插值器,已知参数空间里它能耍得飞起,一旦遇到没见过的组合,鬼知道它会输出什么。 不过,AI确实在吃掉一些简单重复的工作。比如自动划分网格、自适应收敛判定,甚至拓扑优化里的参数调优。我最近用了一个基于强化学习的几何清理工具,能自动识别螺栓孔、倒角等特征,预处理时间从两小时缩到十分钟。✅ 这种活计,让机器干,我双手赞成。但决策,还得是人。 💡 还有一点容易被忽略:CAE正在与实时数据融合。数字孪生不是新概念了,但很多工厂的实践还停留在给领导看的炫酷大屏。真正有价值的,是把IOT传回来的载荷数据直接更新边界条件,让仿真模型跟着实物一起老化。我参与过一条风电叶片产线,通过实时CAE调整铺层工艺参数,废品率一下掉了两个百分点。这不是童话,是实实在在发生在今天的制造现场。 所以,计算机辅助工程(CAE)早不是孤岛了。它和设计、制造、运维的边界越来越模糊。用老眼光看它,只会把自己困在十年前。
