计算机辅助设计(CAD)的冰与火:为什么老工程师总说‘这软件越更新越难用’?

上个月公司强制升级了 CAD 版本,我盯着满屏的扁平化图标愣是找不到‘拉伸’命令。——它被藏进了一个叫‘建模工具集’的二级菜单里,图标颜色淡得像网页上的过期链接。说实话,那一刻我真想摔鼠标。

用 CAD 快二十年了,从 AutoCAD R14 到现在的各种云端协同版,眼瞅着软件越来越花哨,但有些最基本的设计逻辑,反而被改得反人类。对吧?

新版软件的“花活”与老工程师的倔强

前两天看到某 CAD 大厂的新功能演示,自动生成设计评审报告,还能用 AI 检测干涉。哇,真先进。可回头一问身边的老师傅——他们连“特性”面板都不想点开,更别提什么生成式设计了。

不是守旧。你试试在最新版里改一个全局尺寸?关联特征经常莫名其妙断开,报错信息还是英文的。就这一条,够让赶工期的工程师血压拉满。

所以现在厂里的实际情况是:新来的大学生捧着平板用云 CAD 看图,老师傅们守着老版本吭哧吭哧画图。两拨人交流靠导出中间格式,STEP、IGES 传过来传过去,每次转格式都像开盲盒——破面、缺线、坐标飞了。太真实了。

CAD软件新旧版本界面对比图
CAD软件新旧版本界面对比图

不过话说回来,有些新功能确实香。比如实时协同,疫情期间真是救命稻草。只是软件商不能再把“易用性”当成营销噱头了——对一线用户来说,稳定性压倒一切。

参数化设计:到底是解放双手还是另一种枷锁?

参数化!听着就高端。可你要是用过早期 Pro/E 的参数化草图,那简直是噩梦。欠约束、过约束、参考丢失……能把你折磨到怀疑人生。

💡 核心矛盾:参数化本该让修改变得容易,但过度参数化反而让模型变得脆弱。一个尺寸链断掉,整个装配体哗啦啦红一片。这时候你恨不得把“全相关”关掉,重新画一个二维图算了。

然而参数化依然是趋势。汽车覆盖件模具、复杂的塑料壳体,没参数化简直没法干。关键是要懂得“何时参数化、何时非参”。我个人的经验是:方案阶段用非参快速造型,详细设计阶段再参数化精修——可惜现在很多高校教 CAD,上来就是全参数,根本不管设计迭代的痛苦。

问:那对于刚入行的新人,我该学哪款 CAD?SolidWorks 还是 CATIA?
答:这得看你想吃什么饭。汽车、航空圈,CATIA 是硬通货,但学习曲线陡得吓人。一般非标自动化、钣金焊接件,SolidWorks 够用,上手快。至于 Inventor 和 Creo?前者在中小制造企业里活得挺滋润,后者南方模具厂用得广。但真正的门槛不在软件,在于你懂不懂工艺。软件三个月能摸熟,工艺得三年入个门。所以选软件前,先想清楚行业方向,别看着网上视频里花里胡哨的曲面造型就上头。

✅ 小建议:不管学什么,一定要把工程图模板和 BOM 表搞透。这是最被忽视、却最实用的技能。

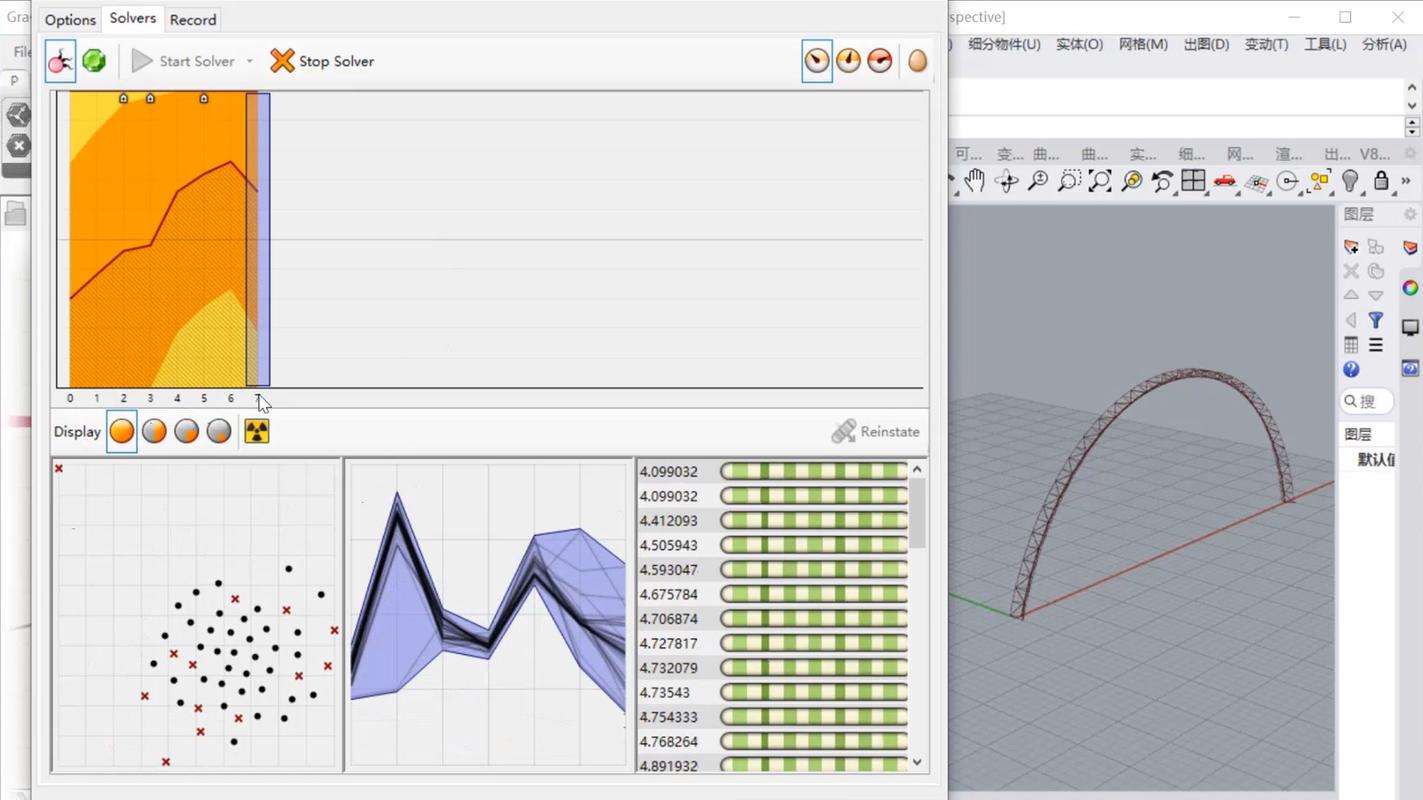

参数化建模中特征树报错界面截图
参数化建模中特征树报错界面截图

CAD数据到底怎么管?PLM上阵就万事大吉了?

聊到数据管理,每个搞机械的都有一肚子苦水。版本号乱飘、图纸分散在个人电脑、外发给供应商的模型不知道有没有被改过……这些问题,单靠文件夹命名规则根本解决不了。

于是 PLM(产品生命周期管理)被捧上了神坛。好多公司花大价钱上系统,结果呢?工程师抵触、流程僵化、数据迁移一锅粥。我见过一个真实的案例:某重工企业上了某知名 PLM,因为对 CAD 集成做得太死,工程师连临时改个公差都要走变更流程,最后大家偷偷用 U 盘传文件——PLM 反倒成了摆设。

问:公司上了 PLM,但数据还是一团乱麻,为啥?
答:PLM 不是万能药。它本质是管理规则的工具,规则得先梳理清楚。很多企业基础数据就乱——物料编码一物多码、属性填写不规范、三维模型和二维图不对应。直接上系统等于把垃圾搬进新仓库。而且,PLM 实施必须跟实际业务流程磨合,不能硬套标杆流程。工程师觉得不好用,一定是系统增加了无谓的工作量。所以在上系统前,先把数据清洗干净,把编码规则定死,让关键用户参与测试,比选哪个品牌的软件重要十倍。

❗ 还有一个被严重低估的点:轻量化查看。不是所有人装得动 CATIA,车间工人、质检、外协厂,给他们一个 Web 浏览器里就能旋转剖切查看的三维模型,能大大减少沟通错误。现在好多 PLM 自带这种功能,但很多公司根本没启用。

反过来看,CAD 本身也在向云发展。Autodesk 的 Fusion 360、达索的 3DEXPERIENCE,都在推云端协同。我试用过几款,说实话,网络延迟是个硬伤。设计一个复杂曲面,云端算力再强,本地的实时反馈跟不上,就让人抓狂。不过对于异地协同审图来说,确实是个好方向。未来五年,混合模式(本地重设计 + 云端轻协同)可能最吃香。

最后说点掏心窝子的。工具永远在变,从图板到二维 CAD,再到三维建模、MBD(基于模型的定义),现在又来了 AI 生成式设计。但机械设计的核心没变:对功能的理解、对工艺的尊重、对成本的敏感。软件只是把脑子里的东西表达出来。见过太多年轻人沉迷快捷键和炫技,却连一个螺纹孔的沉头都画不对。这就本末倒置了。

所以,别被软件商的概念牵着走。沉下心来,画好每一根线,标好每一个公差。这才是计算机辅助设计(CAD)最朴素的真理。
