气动系统:别只盯着气缸,那几根管子坑了多少项目

上个月在东莞一个厂子,整条包装线停了。主管急得跳脚,我过去一看——电磁阀灯是亮的,气缸就是不动。你猜怎么回事?一根直径6mm的气管,被行车压了半年,压出一个内壁鼓包,流量堵掉了70%。可他们愣是换了三个气缸。

这真不是段子。干了这行二十年,我发现气动系统最大的坑,往往不在那些大件儿上。大家都舍得在气缸、阀岛上花钱,偏偏那些看不见的——管子接头、三联件、排气设计——能让你整个产线趴窝。

三联件这个老古董,年轻人已经不会伺候了

FRL,也就是过滤调压润滑三联件,现在的年轻工程师喜欢叫它“气动三大件”。说实话,能把这三个小东西伺候明白的人,越来越少了。

过滤器要经常放水,特别是南方梅雨季。我见过最夸张的,储气罐里放出来半桶水,都生锈了。过滤精度不是越细越好,一般车间40μm足够,但你要是做什么激光切割、医疗组装,5μm必须上,不然电磁阀两周就卡死。❗ 还有压差指示,那个红圈顶出来还不换滤芯,等于在节流你的气源。

调压阀,很多人设定完就再没碰过。其实季节一变,润滑脂粘度跟着变,夏天冬天气缸速度能差20%。你不去微调,要么动作慢,要么撞得哐哐响。最烦那种用螺丝刀一捅锁死的,出了故障想关断都没法关。

润滑器是个双刃剑。无润滑系统越来越多,因为食品、电子行业怕油雾污染。但如果你是冲压、铸造那些重载场合,不给油?导向套磨成椭圆,一两个月就要换密封圈。我一般建议滴油量调到每分钟2-3滴,再多就是浪费,还搞得排气口油乎乎的。

气动三联件FRL安装实拍 带压差指示过滤器
气动三联件FRL安装实拍 带压差指示过滤器

问:我们厂气压老是不稳,一到用气高峰像打摆子,怎么办?

答:别急着加压缩机。先去看总管路末端压力表,如果波动超过0.1MPa,八成是管径细了或者弯头太多。我见过一个案例,300米管道,拐了十七个弯,压降快0.2MPa了。✅ 解决方法:在主管上加一个足够大的储气罐,或者用粗管做个环形回路。还有,检查一下那几处快插接头有没有漏气,拿肥皂水喷一遍,漏点加起来能顶一台小机器。

管子接头,那是流体力学,不是接水管

我跟你说,气动系统玩的就是流量。你配个63缸径的气缸,用了6mm气管,有效截面积才不到20mm²,气缸全速动起来,管子里的流速高到产生“扼流”,背压把力吃掉三成。很多振动盘、去毛刺工位说力道不够,其实就是气管选细了。

还有个要命的——快换接头。图便宜买那种几毛钱一个的,里面的卡簧用半年就锈,管子拔都拔不下来。要么就是密封圈涨了,插进去“咔嗒”一声其实没卡紧,气压一高直接喷开,管子像鞭子一样甩,抽到人就是工伤。💡 建议用知名品牌的,耐压至少1.0MPa,旁边打上扭力标记,定期点检。

工厂气动管路接头漏气排查 泡沫测漏
工厂气动管路接头漏气排查 泡沫测漏

有一种做法我已经深恶痛绝:变径直接用在主气路上。比如从1英寸管突然缩到1/4英寸,那个地方简直是个激波发生器,不光压降大,还会冷凝水聚集,冬天结冰能堵死。渐进变径、大弧度弯头,这套东西搞流体的都懂,搞机械的往往不在乎。

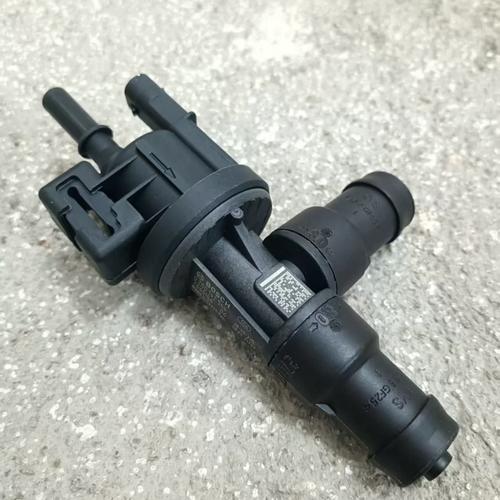

电磁阀和排气,吵得要死的背后是钱

电磁阀和排气,吵得要死的背后是钱
电磁阀和排气,吵得要死的背后是钱

有一回,车间主任跟我抱怨噪声太大,工人烦得不行。一查,所有阀的排气口就敞着,也没装消声器。装上之后分贝降了,可没过几天,消声器堵了,阀切换变慢。

为啥?因为排气带油带水,混上灰尘就成了泥。尤其那些集中排气的汇流板,一条沟槽里全是油泥,你抠都抠不干净。所以现在只要空间允许,我宁可用独立消声器,或者选那种带导流扩散的。还有,别忘了排气节流——很多人调气缸速度只调进气,排气不管,结果活塞杆咣咣地撞端盖,一年不到端盖裂了。

说到电磁阀本身,双电控比单电控贵,但安全。断电了气缸能自锁在当前位置,不至于伤人或撞坏模具。我们做过一个冲压设备的安全改造,把单电控全换成双电控,多花了不到两千,但验厂一把过。

问:我们的气缸动作慢悠悠的,可调压阀已经打到最高了呀?

答:很可能气管或者接头限制了流量。用流量计测一下气缸入口处的实际流量,如果在标准工况下只有理论值的60%以下,就得查管路。还有个隐藏雷:电磁阀的Cv值。很多便宜阀标称Cv很高,实际是双通径,你接单侧接管,有效过流截面积根本达不到。换个大流量的阀试试看,效果立竿见影。

最后说点得罪人的,但能省钱

最后说点得罪人的,但能省钱
最后说点得罪人的,但能省钱

气动系统设计,有个毛病——太依赖经验。老师傅说管子走这里,徒弟就照做,没人算过压降到底多少。其实现在好多免费软件,填几个参数就能模拟气路,哪怕动动手算算等效长度呢?我见过最离谱的,一根60米长直管拐了四个直角弯,压降比厂家推荐的临界值高了一倍不止。

还有些厂,为了美观把管子全塞进线槽,散热差不说,漏气根本发现不了。不如明敷,标识清楚,每个月走一圈,拿个超声波检漏仪扫一遍,比啥大修都管用。

好了,再说下去该有人骂我砸饭碗了。气动系统这东西,说简单也简单,几个部件拼一起就能动;说难也难,想让它们十年如一日的稳定,你得对气体多点敬畏。最后一句:别省管子接头那点钱,省下的每一分,都会在深夜抢修时加倍奉还。
