超声相控阵检测:无损检测(NDT)的破局者还是噱头?

上周在石化检修现场,一个干了二十年的老师傅对着屏幕咂嘴:“这玩意儿把焊缝里的气孔看得比X光还透,我们这些老家伙是不是该退休了?”他指的是刚调试好的超声相控阵设备。说实话,那一瞬间我心头一颤——无损检测(NDT)这行当,技术迭代快得让人怕跟不上,又兴奋得要命。

相控阵,不是新名词。医疗B超早用了。可搬到工业上,尤其焊缝、锻件、复合材料……近几年突然爆发。为什么?因为传统超声(UT)的局限性终于让人忍不了了。

到底什么鬼——超声相控阵?

简单说,就是把一堆小晶片(阵列)装在探头里,用电子方式控制每个晶片发射声波的时间延迟。声束可以偏转、聚焦,扫查不用来回挪探头。✅ 而老式UT呢?一个固定角度探头,手动来回蹭,还得涂满耦合剂,检测员手腕子累出腱鞘炎。效率?别提了。

超声相控阵探头阵列声束偏转示意图
超声相控阵探头阵列声束偏转示意图

相控阵扫查一次,电子扫描能覆盖多个角度。就像用一把“声波扇子”同时扇过焊缝。缺陷显示也酷——扇形扫描图像(S-scan)实时刷新,哪怕微小裂纹、未熔合,颜色变化跳得刺眼。💡 但问题来了:太敏感了!一丁点晶界反射都能让你误判。

优势辣么大,坑也不小

我见过最夸张的案例:某风电主轴锻件,PAUT扫出密密麻麻的显示,判废了。切开一看,全是组织不均匀,根本没裂纹。伪缺陷害死人。所以说,玩相控阵必须搭配金相分析、经验数据库。千万别以为花了百十万买设备就是“自动判伤仪”。做梦。

不过话说回来,对于复杂几何形状——比如管座角焊缝、涡轮盘槽槽——传统UT只有一个角度探不进去,射线又穿不透厚度。这时候PAUT是救星。记得去年一个核级阀门铸造缺陷定位,用了相控阵才精准找到缩孔位置,客户差点跪了……

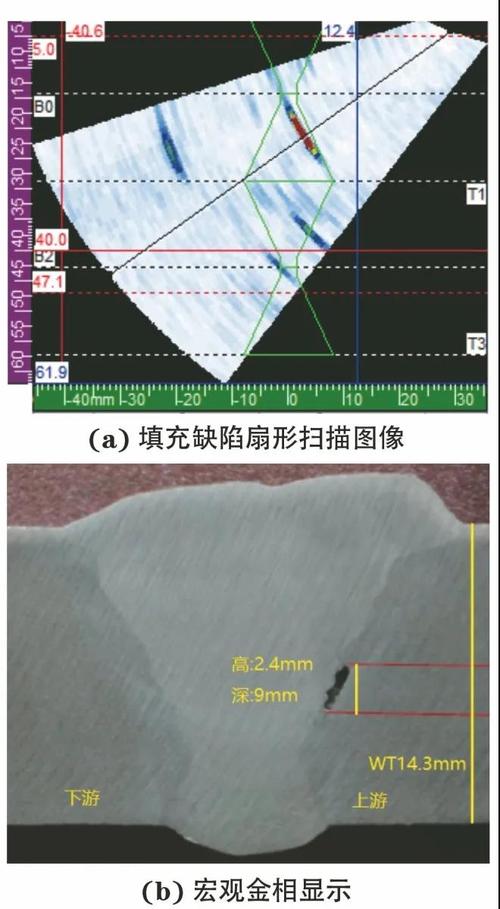

复杂几何焊缝相控阵检测扇形扫描图像
复杂几何焊缝相控阵检测扇形扫描图像

更别提数据可追溯性。PAUT能存储整个扫查过程的原始A超和图像数据,几年后还能调出来复核。这是传统UT没法想象的。现在第三方监检都越来越认电子记录,纸质报告的权威性?呵呵。

现场实操:惊险与倔强

现场实操:惊险与倔强
现场实操:惊险与倔强

讲个真事。某石化管道环焊缝,射线底片模糊,因为壁厚、带保温。甲方要求PAUT复验。当时零下十几度,耦合剂差点冻住。我们咬着牙调了聚焦法则,在母材与焊缝界面发现一条纵向裂纹,几十毫米长。😱 如果没发现,投产半年必泄漏。那种后怕和成就感搅在一起,比喝烈酒还冲。

但也不是每次这么神。有次测奥氏体不锈钢焊缝,粗晶散射把信号搞得一团糟。PAUT图像像泼了墨,跟鬼画符一样。后来加了双相控阵、低频换能器才勉强分辨。❗ 所以别听销售吹“全能”,老老实实做工艺验证才是王道。

问:PAUT和传统UT到底差在哪里?
答:核心在声束控制。传统UT单探头固定角度,检测不同区域靠手动横扫、纵扫;PAUT用电子控制多角度、多聚焦法则的声束覆盖,一个位置能生成几十个不同角度的A扫,同时成像。速度、覆盖率、缺陷定量精度都高一大截。但是传统UT便宜、皮实,有些简单场景没必要上相控阵。

问:相控阵检测成本高吗?值得投吗?
答:贵,真的贵。一套进口设备配齐全套探头、软件,妥妥上百万。培训一个合格操作员至少要半年,还得懂声学、材料。但如果你承接的是核电、航天、高参数压力容器检测,或者需要大量重复扫查(比如流水线焊缝),很快回本。因为检测效率能提升3~5倍,且能避免漏检带来的巨大赔偿风险。算清这笔账,结论很明显。

未来的坑与光

未来的坑与光
未来的坑与光

PAUT正和全聚焦法(TFM)融合,图像分辨率更变态。AI辅助判读也在路上,但千万别全信——算法训练集不够,误报率能把人逼疯。😅 现在最新的实践是在线监测:把柔性相控阵探头贴在高危管线上,长期监控裂纹扩展。这不只是检测,已经是结构健康管理了。

我经常想,无损检测(NDT)这个古老行当,正在被相控阵重新定义。老师傅的经验不会过时,但得学会看电脑屏幕了。毕竟,焊缝里的秘密,声波最清楚。
