磨削加工：从恼人的振纹聊到纳米级光洁度，车间实战避坑指南

那天张工跑来找我，一脸无奈：“主轴刚换的，砂轮也重新平衡了，怎么一磨就出振纹？”我过去一看——得，又是冷却液浓度不对。这事儿在磨削加工里太常见了，对吧？很多人光顾着换刀换轮，根本没想到是那摊脏兮兮的乳化液在捣鬼。

说实话，干我们这行二十年，最怕听到“差不多就行了”。磨床精度差1微米，到装配线上就是灾难。尤其是现在搞新能源汽车的齿轮，要求齿面Ra0.1以下，还不能有烧伤——你试试看？

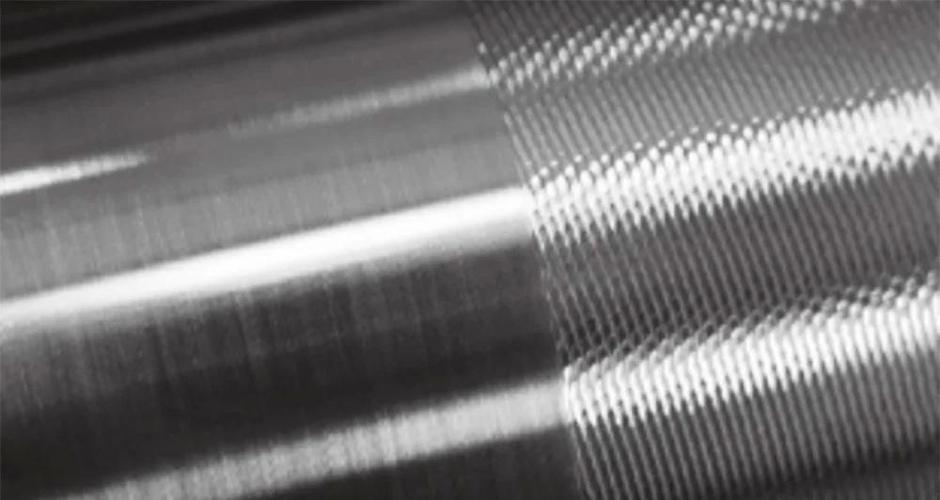

振纹的元凶：不只是砂轮平衡

多数人觉得振纹就是砂轮不平衡。没错，砂轮不平衡是常见原因，但轴承预紧力不对呢？主轴间隙大了呢？甚至地脚螺栓松了，整个床子都在微颤。有一次我们在无锡一家轴承厂，磨内孔老是有规则的螺旋纹，查了三天，最后发现是液压站油泵的脉动传到床身上去了。你说冤不冤？

问：振纹有规律的和没规律的，区别在哪？
答：有规律的，比如等距的条纹，多半是强迫振动——砂轮不平衡、电机振动、传动皮带不好。没规律的，杂乱无章的，往往是自激振动，跟砂轮硬度、修整参数、冷却润滑关系更大。这时候调整磨削参数比换砂轮管用。

不过话说回来，现在好多新一代磨床都带主动防振系统了，像Marposs的声发射传感器，一检测到异常振动就自动调整进给，确实省心。但一套下来几十万，小厂哪用得起？所以我们还是靠土办法：听音辨位。用一根长螺丝刀顶着主轴箱听异响，老师傅都这么干。

冷却液：被忽视的“血液”

冷却液！这玩意儿我简直想用三个感叹号强调。很多厂的冷却液从不清洗更换，发臭了还往里兑水，浓度计都不买一个。结果呢？砂轮堵塞，烧伤，裂纹，什么都来了。特别是磨硬质合金，一定要用专用的全合成液，不然钴析出，工件表面全是麻点。

问：磨削液浓度到底多少合适？
答：看加工材料。一般钢件，3-5%的乳液勉强够；但磨不锈钢、钛合金，或者高速磨削，建议8-12%。铸铁最好用低浓度，或者干脆干磨加吸尘。不过现在环保查得严，干磨粉尘不好处理，所以还是倾向于油雾润滑，也就是MQL。我们去年给一家刀具厂改了微量润滑，刀具寿命提高30%不说，车间也干净多了。

还有一个坑：喷嘴位置。千万别对着砂轮与工件的切线方向直喷，那样冷却液根本进不到磨削区，被气流挡飞了。要对着磨削区稍微偏一个角度，或者用高压喷射冲破气障。这点小调整，往往立竿见影。
