伺服电机选型实战:那些年我交的智商税

上周帮朋友改造一台旧数控机床,伺服电机一通电,整个床身都在跳舞——哐哐哐的巨响,差点把车间天花板震下来。说实话,那一刻我整个后背都是冷汗。搞了十几年工控,竟然还能在选型上栽跟头?可事实就是这么打脸。后来一查,编码器线接反了,驱动器参数也配错,但根子还是在选型时没把惯量匹配当回事。今天写下来,就当给自己提个醒,也给各位避避雷。

伺服电机惯量匹配原理示意图
伺服电机惯量匹配原理示意图

很多人觉得选伺服嘛,功率够大、转速够快就行,对吧?大错特错。功率只是表象,真正的魔鬼藏在惯量里。去年有个项目,负载端是个大圆盘,直径两米,我选的电机功率按公式算完全没问题,结果一启动就过冲,停下来的位置总是差那么一点点。搞了三天,才发现惯量比到了40:1——电机根本拽不住这坨铁!后来换成中惯量电机,加了减速机,问题立马消失。所以说,算惯量的纸面功夫偷不得懒,现场实测比手册数据靠谱得多。

说到手册,我又想起个事儿。某品牌标称的扭矩曲线漂亮得很,结果用到设备上,连续跑两小时就开始掉速。拆开一看,电机里全是黑色粉尘——防护等级不够,车间里的金属屑跑进去了。我以为IP54够用,结果人家IP67才扛得住。唉,吃一堑长一智吧。

选型三大致命误区

误区一:只看连续扭矩,忽视瞬时过载。有些应用,比如冲压机的送料机构,负载是间歇性的,需要瞬间爆发力。如果按照平均扭矩选,早晚得烧电机。我一般会留出30%的过载余量,并在驱动器里把电流极限设好,免得调试时不小心顶穿。

误区二:品牌崇拜。是,西门子、三菱、安川确实稳,但价格也贵得肉疼。国产的汇川、禾川这几年进步神速,一致性比前几年好了不止一个档次。中小项目完全可以考虑,省下的预算拿去升级编码器精度不香吗?

误区三:通讯协议瞎跟风。现在都搞工业4.0,有些人非EtherCAT不用。可如果你的控制器只支持脉冲,硬上总线电机还得加转换模块,成本翻倍,延迟反而更大。EtherCAT是好,但适合的才是最好的。

驱动器匹配:被忽视的细节

电机选对了,驱动器没配好照样翻车。有一次现场调试,电机在低速时一顿一顿的,像得了帕金森。查了半天,发现是驱动器的电流环带宽设得太窄,响应跟不上。重新自整定了一下,马上顺滑如丝。所以啊,拿到新驱动器,别急着接负载,先用空载跑一遍自动辨识,把电机惯量和电感值读准了再说。

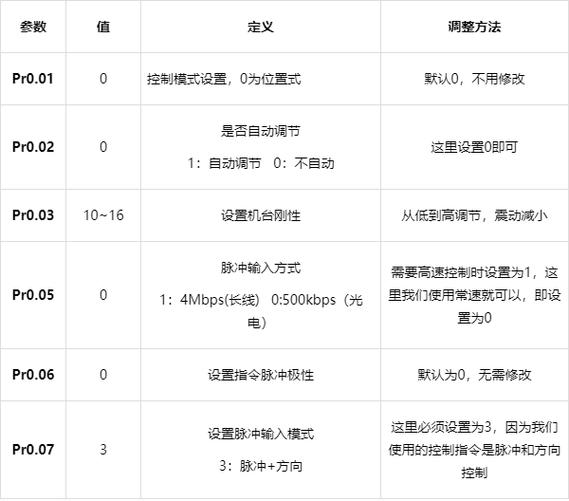

伺服驱动器参数自整定界面
伺服驱动器参数自整定界面

这里插入一个大家常问的问题:

问:“为什么我的伺服电机总是烫得能煎鸡蛋?参数都设对了!”
答:烫手的原因多半是电流没控制好。如果你用了无力传感器的力矩模式,电机可能会长时间顶着最大电流运行。另外,看看是不是机械部分卡滞,或者传动链里有严重的偏心负载。再就是环境温度,40度的车间里,温升再正常也可能超标。加个强制风冷或者降额使用吧,别硬扛。

还有个容易被忽略的:再生电阻。当电机频繁减速时,产生的电能会泵回直流母线,驱动器如果没配再生电阻或者电阻功率不够,母线电压飙高,直接报警停机。我见过一个方案,把几台驱动器的直流母线并联,共用一个大电阻,省钱又有效,但要注意接地和绝缘。

调试时的灵异事件

调试时的灵异事件
调试时的灵异事件

伺服调试其实是门玄学。同样的参数,白天跑得好好的,半夜就飞车,你敢信?后来发现是电网电压波动导致的。加了稳压电源后,世界清净了。还有一次,电机每次断电再上电就自动偏移一个角度,最后查到是绝对值编码器的电池没电了,原点丢失。这种低级错误,我真想抽自己。

再分享个问答:

问:“为什么电机停下来时会发出尖锐的啸叫声?”
答:这是典型的机械共振。驱动器输出的PWM频率和机械系统的固有频率对上眼了。解决办法很简单:调高载波频率(听不见就不烦了),或者启用驱动器的陷波滤波器,把共振频率点压制掉。但载波频率别拉太高,否则驱动器发热严重。

最后想说一点,伺服电机的接线真是基础中的基础。动力线、编码器线最好分开走,屏蔽层单端接地。我曾经偷懒把两根线裹在一起,结果编码器信号被干扰,位置乱跳,查了整整两天才找到原因。现在每次都是双层屏蔽、加磁环,绝不马虎。

选型这事,就跟找对象一样,没有最好的,只有最合适的。下次再有人拿着参数表说“这个参数无敌”的时候,你最好多问一句:“跟我的负载匹配过吗?”
