表面处理：别让锈蚀毁掉你的精密零件

上个月去老王的机加工厂，他一脸愁容——一批出口的轴类零件在海运途中锈了个稀烂。‘表面处理明明做了啊！’他直拍大腿。其实这事儿吧，真不能只怪海运。表面处理这潭水，深着呢。

老王做的电镀锌，乍看亮晶晶，可盐雾测试连 48 小时都撑不过。说白了，就是镀层薄了，钝化又没搞对。在这个圈子里，表面处理经常被当成最后一道工序，随便糊弄一下，觉得能亮就行。大错特错。它不只是给零件穿件衣服，而是决定寿命的生死牌。尤其是精密机械、汽车零部件、航空航天，轻则返工，重则索赔。

前两天跟一个做液压阀体的供应商喝茶，他得意地拿出一只阀芯——哑光，泛着淡金色的光。“化学镀镍，高磷的。中性盐雾 1000 小时无红锈，客户爽快签了三年长约。” 看，懂行的人，在表面处理上赚的钱，比卖铁疙瘩多十倍。

💡 镀锌还是镀镍？先搞清楚你的敌人是谁

很多人一上来就问：“哪种表面处理最好？” 说实话，这问题没法答。你得先问：零件用在哪？跟什么介质接触？怕腐蚀、怕磨损，还是既要又要？

常见的误区，是把装饰性电镀和功能性镀层混为一谈。比如卫浴五金上的亮铬，好看，但一碰盐雾就起皮。工业上，表面处理更多是玩功能：耐蚀、耐磨、导电、绝缘、润滑……甚至改变焊接性。

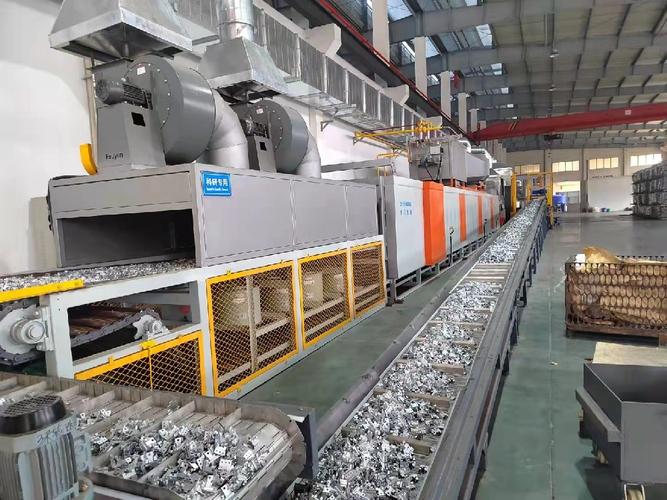

拿冷轧钢板来说，不做表面处理？三个月锈穿你信不信。通常我们会选择磷化打底，再喷粉，能扛好几年。但如果是海上风电的紧固件，那得玩狠的——达克罗或者锌铝涂层，片状结构，自修复，耐盐雾 2000 小时起。价格嘛，自然贵一大截。但你别只盯着单价，算全寿命周期成本啊！

还有一个容易被忽视的点：氢脆。高强度钢电镀时，如果前处理酸洗不当，会导致氢渗入，一受力就断。这玩意儿隐形杀手，出了事连痕迹都找不到。所以表面处理工艺里，去氢处理是必做的——200℃左右烘烤若干小时。可惜，很多小厂偷工减料，把这一步省了。

问：为什么镀锌后还要做钝化？直接出光不行吗？

答：镀锌层本身就是牺牲阳极，但纯锌太活泼，一碰潮湿就长白锈。钝化，说白了就是在表面生成一层致密的铬酸盐或三价铬转化膜，大幅提升耐蚀性。而且钝化能出不同颜色——蓝白、五彩、黑色，不光好看，还能指示工艺状态。记住，钝化是表面处理中性价比最高的附加工序，省不得。

❗ 阳极氧化：不是泡一下就行

要给铝合金做表面处理，阳极氧化绝对是首选。但有多少人知道，槽液温度偏差 2℃，膜孔结构就完全不一样？前段时间帮一家做光学仪器支架的厂调整参数，他们把硫酸浓度搞错，出来的氧化膜粉化严重，一碰就掉。老板气得骂娘。

阳极氧化分很多种，硫酸普通氧化，草酸氧化硬度更高，还有硬质氧化，膜厚能到 50μm 以上。染色就更讲究了——着色后必须封孔，否则颜色几天就褪。见过出口到中东的铝幕墙，封孔没做好，一个夏天变成大花脸。那索赔金额……啧啧。

还有现在很火的微弧氧化，直接原位生长陶瓷层，耐蚀、耐磨、绝缘，用在航空发动机叶片上。当然设备也贵，一台电源几十万。

问：不锈钢还需要表面处理吗？它不是已经防锈了？

答：不锈钢只是“不易生锈”，不是“不生锈”。Cl⁻ 离子能轻易击穿钝化膜，尤其在海水环境、化工管道。所以不锈钢表面处理常做酸洗钝化，去除表面的氧化皮和游离铁，重新建立均匀的钝化膜。再高级一点——电解抛光，把表面微观毛刺铲平，Ra 能降到 0.2 以下，不光美观，防污染能力也飙升。食品、医药行业，电解抛光几乎是标配。
