七年粉末涂层从业者的血泪经验：这些坑我替你踩过了

你以为拿到一桶粉末往工件上喷就完事了？ 天真。我入行头三个月报废了整整两吨工件——对，你没看错，两吨。这事儿得从粉末涂层这玩意儿说起。很多人以为它简单，比喷漆环保，比电镀便宜，对吧？但魔鬼全在细节里。

为什么说“前处理”才是亲爹

如果粉末涂层有江湖，前处理就是那个扫地僧——不起眼，但能要你命。有一回我们接了个医疗设备外壳的单子，不锈钢材质，看着挺干净。新来的操作工直接上挂喷涂，结果三天后客户电话打来骂人：涂层像墙皮一样成片脱落。

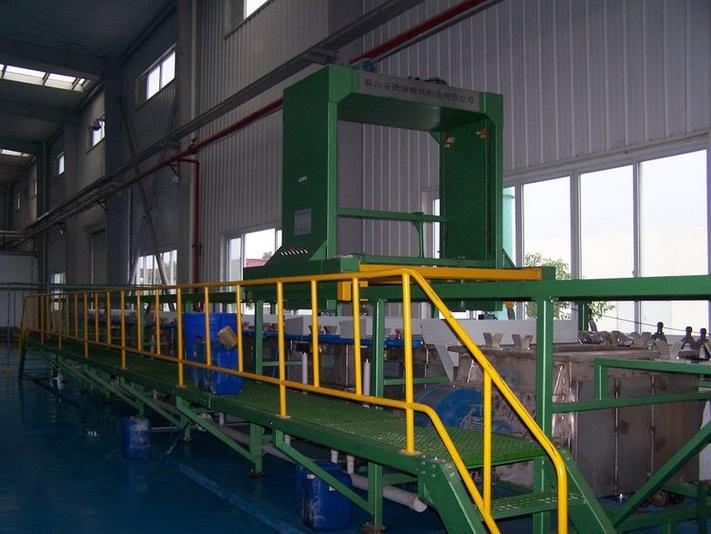

后来查出来，那批不锈钢表面有肉眼看不见的油膜，切削液残留。你说要命不要命？脱脂→水洗→酸洗→表调→磷化→纯水洗→烘干，少一步都等着返工。 特别是铝合金件，铬化处理现在环保管得严，很多人改用无铬钝化，但附着力检测一定要做到位——划格法、冲击测试，别省。我吃过亏，现在每批首件必做盐雾测试，48小时起。问：前处理不到位会导致哪些具体问题？答：最常见的就三种：涂层脱落、缩孔、起泡。缩孔是油污造成的，看着像针眼；起泡是水分没烘干，固化时水汽膨胀。另外铁系磷化比锌系便宜，但耐腐蚀性差一档，沿海地区户外件最好用锌系，否则三个月生锈别来找我哭。

涂层厚度：不是越厚越好

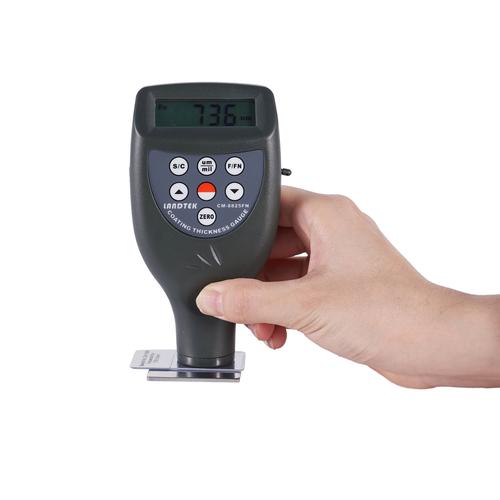

这个误区害死多少人。有一次客户要求“给我往死里喷，越厚越耐用”，结果固化后边角处裂得像干涸的河床。热胀冷缩应力了解一下？ 普通户外粉80-120μm顶天了，户内粉60-80μm。重防腐除外，但那是环氧富锌底粉加面粉的体系，不是单层瞎堆。不同工件的复杂形状更头疼。法拉第笼效应知道吧？凹槽、内角静电喷枪根本打不进去。我们试过换摩擦枪、调电压，最后还得靠手补。所以设计评审时就应该提醒客户，尽量避免尖锐内角和深孔，否则人工成本高到离谱。

问：为什么固化温度和时间要严格控制？答：粉末涂层的固化不是烤干，是交联反应。温度低了，交联不完全，表面看着干了，其实硬度、附着力都不达标。温度高了，颜色变深，流平变差，甚至粉末烧焦。我们曾因为烤箱热电偶坏了显示假温度，整箱全变成屎黄色。所以每班次用炉温跟踪仪测一次，记录曲线，别偷懒。

颜色一致性的噩梦

你试过给汽车配件做涂层吗？主机厂对色差要求ΔE<1。同批次粉末，上午喷的跟下午喷的可能就不一样，跟固化炉内温度场分布有关。更别说不同供应商、不同批次。我们现在做重要外观件，必须用同一批号，而且每炉放试板对色。色差仪每周校准，别问我为什么，都是泪。还有金属粉，金银粉换批号可能方向排列不一样，导致随角异色效果差异。要求高的件，必须和客户签好上下限样板，否则扯皮扯到你怀疑人生。问：户外粉末涂层一般能保几年？答：看体系，聚酯粉末正常三到五年，超耐候聚酯能到十年以上，氟碳粉末二十年。但前提是前处理完美，膜厚达标，固化到位。我在海边见过号称十年质保的涂层半年就起泡——因为没做封闭底涂层。所以防腐是个系统工程，别单赖粉末。

自动化喷涂？先别急着上

老板看到人工成本就嚷嚷要上机器人，结果呢？我们去年买了台往复机，编程师傅调了三天，喷出来的工件死角还是露底。粉末涂层不是平面作业，形状稍微复杂就得靠人手感和经验。自动线适合大批量、形状规则的平板件，但凡带点沟槽翻边，还得人工补枪。更别说颜色切换，自动线换一次色能浪费半天时间，小批量绝对亏死。 别被“自动化”三个字忽悠，先算清换产成本和不良率。 我们目前是半自动——往复机喷大面，人负责边角和检查。效率提了30%，但依旧离不开经验丰富的喷手。这一行，手艺活，机器暂时还替代不了。行了，今天就碎碎念这么多。粉末涂层这一行，干得越久越觉得要敬畏工艺。你如果也有什么翻车经历，欢迎评论区交流——反正我觉得同行交流比看标准强一百倍。

免责声明：文章内容来自互联网，本站仅作为分享，不对其真实性负责，如有侵权等情况，请与本站联系删除。
转载请注明出处：七年粉末涂层从业者的血泪经验：这些坑我替你踩过了 https://www.dachanpin.com/a/tg/66143.html
