阳极氧化膜为什么总是不均匀？一位老工艺员的自白

干了快二十年表面处理，说实话，阳极氧化这活儿，越干越觉得水太深。明明参数都一样，偏偏出来的膜层今天厚明天薄，一会儿发花一会儿发黄。你说气人不气人？

好多人以为阳极氧化就是把铝件往槽子里一扔，通上电就完事儿。大错特错。这玩意儿要是这么简单，那些进口件凭什么卖那么贵？——人家那个膜层，不光均匀，硬度还高，盐雾测试能扛上千小时。你呢？72小时就起泡了。😤

最容易被忽视的预处理：脱脂不是用洗衣粉搓搓就行

我见过最离谱的，有个小作坊拿洗洁精兑水当脱脂剂。还跟我吹牛说去油效果特好。我让他打显微照一看，表面全是麻点——那哪是去油，根本把铝表面都腐蚀出坑了！

正确做法？必须用专用铝材脱脂剂，温度、浓度、时间一个都不能马虎。特别是铸铝件，毛孔里藏的油污，不用超声波或者热脱脂根本搞不干净。记得有一次，一个老客户的ADC12压铸件，阳极氧化后老是有白斑。我们排查了三天，最后发现是脱脂槽的循环泵坏了——局部温度低了5度，油就残留在那个位置。你说细节多要命？

电解液想管好？先学会和铝离子做朋友

硫酸槽用久了，铝离子浓度一高，膜的透明度就下降。这个道理老师傅都懂，但真正会控制的人不多。有人迷信加添加剂，我劝你悠着点儿——市面上某些所谓“长寿液”添加剂，短期能提高导电性，长期却会让膜层发脆。这可不是闹着玩的，我吃过亏。

其实有个土办法：定时定量抽出部分槽液，补充新鲜硫酸。铝离子控制在12-15g/L，多了就排。别心疼那点儿硫酸钱，翻一次槽子可比慢慢补贵多了。❗还有，槽液必须连续过滤，滤袋精度至少5微米，不然那些悬浮的颗粒物全嵌在膜孔里，后头染色准出深色斑点。

问：硬质阳极氧化和普通阳极氧化到底怎么选？

问：硬质阳极氧化和普通阳极氧化到底怎么选？我看网上说硬度差好几倍，真的假的？

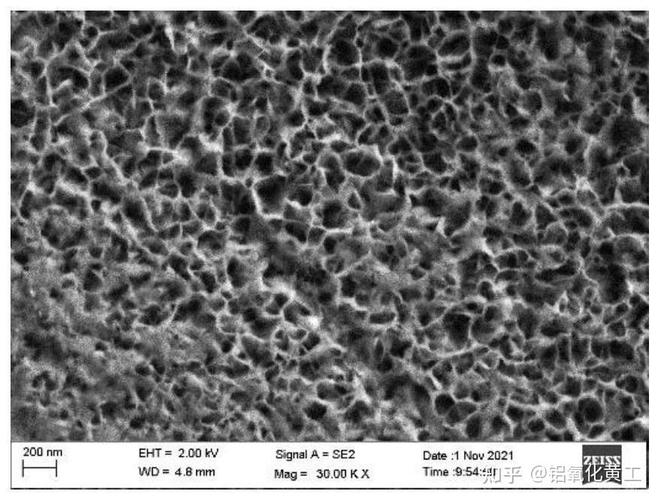

答：这问题问得好。普通阳极氧化膜显微硬度大概300-500HV，硬质阳极氧化能做到500-1200HV，确实差很多。但别只看硬度，硬质氧化要低温（通常在0℃上下），电流密度高，膜层长得快但粗糙，尺寸也增得厉害。如果你的零件有精密配合要求，必须预留磨削量。我就曾经被坑过——一一批轴承座，客户要求硬质氧化，做完发现孔小了三丝，整批报废。后来学乖了，事先和机加工沟通，孔做大0.03mm。还有，硬质氧化后不染色的话，膜层是灰褐色的，不太好看。所以外观件慎用。

染色老花掉？封孔才是真正的技术壁垒

市面上最乱的环节。中温封孔、高温封孔、常温封孔……各种封孔剂满天飞。不少厂子为了省电省时，拿醋酸镍打个滚就当封孔了。后果？颜色是出来了，拿无尘布一擦掉色，更别提耐候性。正儿八经的封孔必须让膜孔膨胀再闭合，高温水蒸气封孔效果最好，成本也高。折中方案是用含氟封孔剂，在80-90℃下处理15分钟，既能保证染色牢度，能耗也能接受。对了，一定要测封孔度，按ISO 3210标准，磷铬酸浸渍失重低于30mg/dm²才算合格。别听销售吹牛，自己测了才算数。

问：为什么我做出来的阳极氧化膜沾灰特别严重？

问：阳极化后的零件特别容易沾灰尘，手一摸一个印子，怎么解决？

答：膜层发粘、容易吸附灰尘，多半是封孔过度或表面活性剂残留。封孔时间太长，膜孔完全闭合后，表面会变得很涩，反而容易捕获空气中的微粒。还有，前处理如果用了含硅的润湿剂，也会产生静电吸附。我的经验是：封孔后增加一道热纯水清洗，温度不低于60℃，浸洗3-5分钟，然后立即烘干。另外，可以试试在最后一道水洗里加微量防静电剂。但量一定控制好，多了反而油腻腻的。💡一个小窍门：用万用表测表面电阻，如果能降到10^10Ω以下，防静电效果就挺明显了。

做阳极氧化，得学会看老天爷脸色

这话不是开玩笑。温湿度对槽液稳定性影响真不小。梅雨季，硫酸槽吸水，浓度自己会往下掉；冬天槽液冷得贼快，硬质氧化要开冷冻机拼命打。2024年我们新上了一套在线监测系统，能实时反馈槽液浓度、温度、铝离子，配上自动补加装置。确实省心不少，但投入也肉疼——一套下来小二十万。不过话说回来，合格率从90%提到99%，两个月就回本了。所以啊，该花的钱还是得花。

阳极氧化这行，说到底是靠经验和数据堆出来的。别相信什么一招通吃的诀窍。老老实实管控每道工序，记录每个参数，出了毛病从人机料法环挨个儿排查。有时候，问题就藏在你最不在意的地方——比如挂具的接触电阻变大了，或是循环泵的滤网堵了一半。嗯，吃一堑长一智，干这行没有尽头，共勉吧。
