设施布局：没有一帆风顺，只有踩坑和填坑

最近一个做机加工的朋友跟我倒苦水，说新工厂投产半年，物流效率比老厂还低15%。我一听就乐了——又是个栽在设施布局上的冤大头。

说实话，干了二十年工业工程，见过的奇葩布局比北京早高峰还堵心。设施布局这玩意儿，看着简单，能把人坑得裤衩都不剩。不是设备摆不下，就是物流绕成毛线团，要不就是刚投产就得敲墙改线……

你猜怎么着？最气人的是，这些坑80%在规划阶段就能避开。可偏偏有人不信邪，非要等投产了再拍大腿。

💡 第一个坑：先买设备再画图，典型的“先娶媳妇后买房”

这事儿不新鲜。去年去山东一家阀门厂，老板拍着胸脯说：“咱设备都是德国进口的，五轴联动，精度没得说！”我一看车间——八台加工中心挤在东北角，西北角空得能跳广场舞。叉车通道只有2米宽，物流小哥每天骂娘。

问他们当初怎么规划的？回答：“设备提前一年就订了，想着厂房反正够大……”

够大有个鬼用！设施布局的核心是物流强度和空间关联，不是简单的面积分配。设备型号决定基础尺寸，但摆放逻辑必须跟着工艺流程走。冲压完了要焊接，焊接完了要打磨——你非把冲压机放东头，焊接站放西头，中间隔着热处理和仓库？得，搬运浪费够你喝一壶。

我见过最离谱的，是东莞一家电子代工厂。SMT贴片机放二楼，波峰焊放一楼，半成品要坐电梯上下楼……还美其名曰“垂直整合”。整合个锤子！每天光等电梯就浪费40分钟产能，后来花60万加了传送带才勉强打通。早干嘛去了？

正确的路子是逆推法：先画物流强度分析图，标出哪些工序之间搬运最频繁，再把物流量大的单元就近布局。设备、工装、仓储位置都要服从这个逻辑，而不是先买了设备再找地方塞。

问：物流强度分析具体怎么做？有没有简单工具？

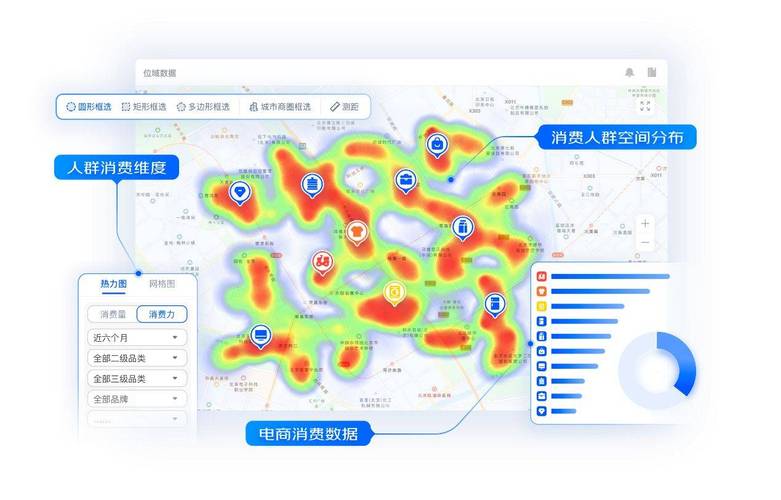

答：传统做法是画从至表，统计每个工序间每月搬运的吨位或托盘数。现在有更狠的——装IoT传感器，实时采集叉车、AGV的行驶轨迹和频次。有个叫SmartLayout的SaaS工具可以直接导入数据生成热力图，哪条通道堵得发红，一目了然。当然，初期规划阶段没数据，就用经验值+仿真模拟。FlexSim、Visual Components这些3D仿真软件花两天建个模，能避开八成低级错误。❗注意：千万别省仿真这步，我见过一个项目因为没仿真，投产才发现料车转弯半径不够，硬是把通道拓宽了半米，损失上百万。

🔥 第二个坑：死守传统“鱼骨图”，不懂变通的悲剧

传统设施布局教材一天到晚教“U型线”、“直线型”、“S型”……好像工厂是非黑即白的七巧板。现实呢？你让一个做大型注塑件的车间摆S型试试，模具吊装能把天车绕成麻花。

去年在苏州碰见一个医疗器械厂，产品种类多达200多种，批量小、换型频繁。他们一开始迷信U型单元化布局，结果呢？换模时间没缩短，反而因为物流交叉把订单交期拖垮了。后来方案推翻重来，改成混合细胞式布局——把高频产品族固定成小单元，低频通用设备集中成“柔性岛”，中间用AGV动态调度。这才活过来。

所以别一上来就追求所谓的“最佳布局”。设施布局没有标准答案，只有最适合当前订单结构、产品生命周期的方案。更何况，现在技术变了——以前要固定打地基的设备，现在有可移动基座；以前必须直线排列的流水线，现在可以用协作机器人和移动工作台重构。死抱着老图表？趁早扔了。

问：老厂房改造，如何在不中断生产的情况下优化设施布局？

答：这活最考验功力。我常用的招是“蚂蚁搬家”+“周末突击”。先做详细仿真，把搬迁步骤精确到小时级，然后利用周末或节假日把非瓶颈工序的设备移过去，再用AGV临时接驳断点。关键设备不能停的，就搭临时防护围挡，甚至在外面租临时厂房过渡。宁波一家汽配厂就这么干的——三个月内，分七次移动了28台设备，产能愣是没掉。当然，前期沟通得做足，生产、设备、物流部门必须一个鼻孔出气，否则就是灾难现场。

🤬 第三个坑：把人机工程当摆设，后果是车间变成“伤病营”

你以为设施布局只管机器？天真。人也是“设施”的一部分，而且是出错率最高的那部分。我看到太多工厂，操作工每天弯腰300次取料，装配工位照明不足导致错装漏装，物流通道和行人交叉，叉车差点撞人……

去年参观一家食品包装车间，灌装线速度飞快，但上料工位设计得极其反人类——物料托盘放在地面，工人要蹲下搬起20公斤的料箱，转身180度放到身后1.5米的平台上。我当场跟项目经理说：“你们这是招工还是招举重运动员？不出半年，腰肌劳损能逼走一半的人。”他还不信……三个月后微信找我诉苦，离职率飙升，产线启动就缺人。

好的设施布局一定要做人因工程评估。操作高度、抓取距离、视野范围、照明标准，这些都不是拍脑袋的。有个实用数据：立姿操作台高度应在肘下5~10厘米，重复搬运重量超过15公斤必须上助力装置，频繁转身角度超过45度就要考虑重新布置物料方向。这些细节省不得，因为人工成本远比设备改造贵——一个熟练工离职的损失，够你买一排助力臂了。

现在一些新工厂已经在用数字孪生+动捕技术做预演了。让真人穿上动作捕捉服在虚拟车间里模拟操作，自动分析关节负荷、疲劳度，发现不合理布局点。看着高科技，但说实话，比事后赔工伤保险费便宜多了。
