增材制造(3D打印)模具随形冷却:为什么它能颠覆传统制造?

去年在东莞厚街,我钻过一家中型模具厂的车间。轰鸣的CNC隔壁,躺着一台金属3D打印机——说实话,那画面有点赛博朋克。师傅叼着烟,指了指刚从粉末床里扒出来的模仁:“这家伙,水路歪得跟蚯蚓似的,但打出来的冰铲手柄,脱模快得离谱。”我当时就愣住了。不是惊讶于技术,而是惊讶于他们真的靠这玩意儿,把注塑周期缩短了35%。35%!在毛利率只有15%的行业,这简直是抢钱。

不过,一切还得往回倒。

那会儿,谁会想到随形冷却?

传统模具的冷却水路,说白了就是直来直去的钻孔。钻头嘛,只能走直线。一个复杂型腔,热点散落各处,你只能让水流“大致”掠过。结果呢?靠延长保压和冷却时间来弥补局部过热——变形,翘曲,效率低下,设计人员天天和热成像死磕。我记得13年在一家德资企业,为了一个汽车灯罩的冷却问题,七位数的模具改了三轮,最后还在镶件里硬塞了铍铜。那个成本,唉。

后来,增材制造(3D打印)悄悄来了。一开始是做原型,没人想到它能直接打印模具钢。直到粉末床熔融技术(PBF)的成熟,尤其是选择性激光熔化(SLM),突然就把随形冷却水道变成了现实。水道可以贴合型腔轮廓,像毛细血管长进组织内部。💡 有些设计甚至用上了拓扑优化,让水流路径根据热场仿真自动生成——你看到那些弯弯绕绕的三维管路,真觉得这不是机械,是某种有机生物的血管。

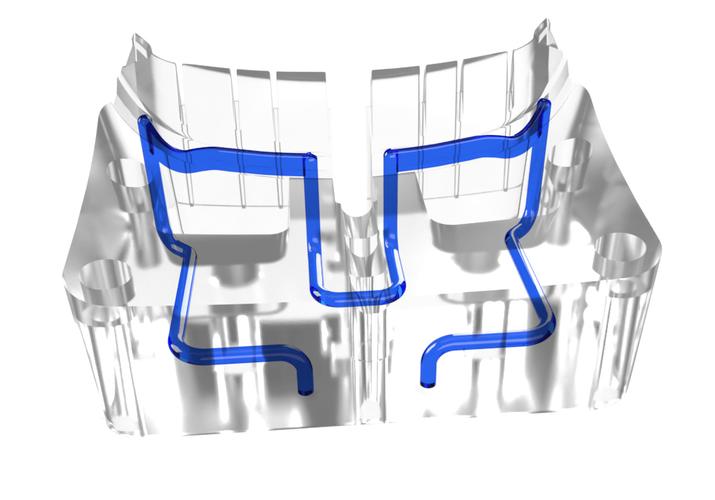

选区激光熔化打印模具随形冷却水路
选区激光熔化打印模具随形冷却水路

这时候,就有人问了:

问:模具随形冷却到底能降多少成本?

答: 省下的不是一点点电费。直接看数据:一台吨位2000的注塑机,循环时间从22秒降到15秒,一天两班倒,一年多产出近60万模次。模具寿命呢?均匀冷却减少了热应力,开裂风险大幅降低,实测寿命延长至少30%。还有隐形成本——随形水道让零件变形率下降七八成,后道的人工矫形工序直接砍掉。我见过最狠的一个案例,在中山一家日用品厂,八穴模具改SLM打印后,整线人员从7人减到3人。

粉末床上的革命——选择性激光熔化

不过,不是所有钢都能打印。早期欧洲那几家设备商,材料卡脖子卡得厉害。现在好多了,国产的18Ni300马氏体时效钢粉末,性能稳得一批。顺便吐个槽:某些小作坊用二手的非原厂粉,打印出来的致密度像饼干,后期放电加工时直接裂开——听到这种事儿,我们业内人只能摇头。

SLM的原理就不长篇大论了。简单讲,就是激光束在铺好的金属粉末上扫描,熔化并逐层堆叠。但关键在水路壁的光洁度。你如果打印完直接使用,水道内壁粗糙度Ra可能到15微米以上,水流阻力大,还容易结垢。得走一道磨粒流或化学抛光。这细节,很多新入行的人会忽略,然后抱怨“3D打印模具冷却不行”。其实不是不行,是后处理没做到位。

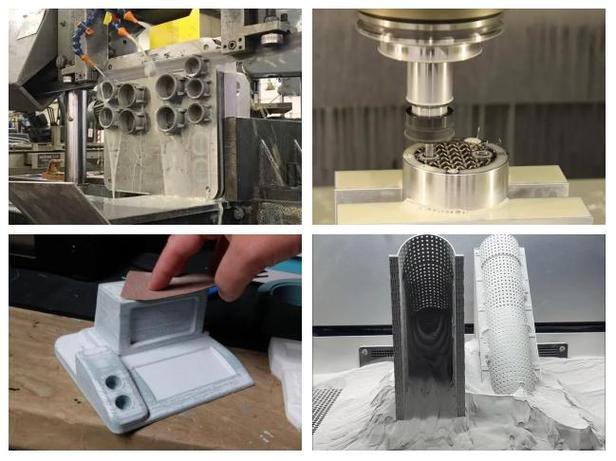

金属3D打印模具镶件后处理抛光
金属3D打印模具镶件后处理抛光

又有朋友问了:

问:我要是想引入3D打印模具,得注意什么?

答: 别冲动。第一,设计思维要变。别再画二维水管了,得用仿真驱动,针对热点构建保形水路。第二,选材要抠:关注粉末的批次一致性、气体含量。第三,打印后的热处理——固溶时效不是随便烤一下,参数直接影响硬度和韧性。第四,和客户确认好:“你们接受增材制造吗?” 因为有些地方还迷信“锻造料”,得花时间解释工艺。第五,找个靠谱的后处理伙伴,该抛光抛光,该渗氮渗氮。

案例实录:汕头一家玩具厂的转身

2022年,汕头澄海的一家玩具厂,做乐高类积木。模具一直痛点:积木顶部圆柱卡扣,脱模时老是拉白。传统水路绕不开那个死角。他们试了3D打印整个后模镶件。我看到的方案是:一条螺旋水路从浇口旋转至那根细柱根部,同时分叉出三条微管紧贴柱壁。成品出来,脱模温度降低了40℃。老板挺得意:“模具贵了1.2万,但注塑速度快了一倍,两周回本。”

✅ 这个例子很典型——增材制造不是万能药,但它能解决传统工艺解不了的死局。现在行业里,类似汽车车灯、家电叶片、医疗注射器针基,但凡有异形水路的,几乎都在转向SLM打印。甚至有人开始玩“嫁接打印”:在传统基座上打印一层带随形水路的壳,成本更低。不过这个做法对结合界面要求极高,搞不好就分层,属于勇敢者的游戏。

工艺选型:SLM还是DED?

说回技术。SLM适合精密小件,但做大模具怎么办?这时直接能量沉积(DED)就冒出来了。DED用喷嘴送粉,激光或电弧熔化,可以修复大型模具的局部损坏,或叠加功能层。比如一个重卡发动机缸盖模具,磨损区用DED堆焊高耐磨层,再机械加工。成本比全做新模具低一半。不过DED精度粗糙,没法打精细水路,得配合机械加工。

要是再聊到未来,我们都在盯粘结剂喷射技术(BJT),成本可能再跌一截。但那是另一码事了。

最后,说个我的亲身观察:许多工厂现在生怕被对手抛下,盲目上马3D打印,结果设计跟不上、人员不懂,设备吃灰。还是那句话——先有仿真的思维,再有增材的工具。否则,不过是换了个更贵的加工方式罢了。这行当,水深的很,但乐趣也在这儿。
