工业现场总线：从让人抓狂的接线到纳秒级的精准，中间隔了多少坑？

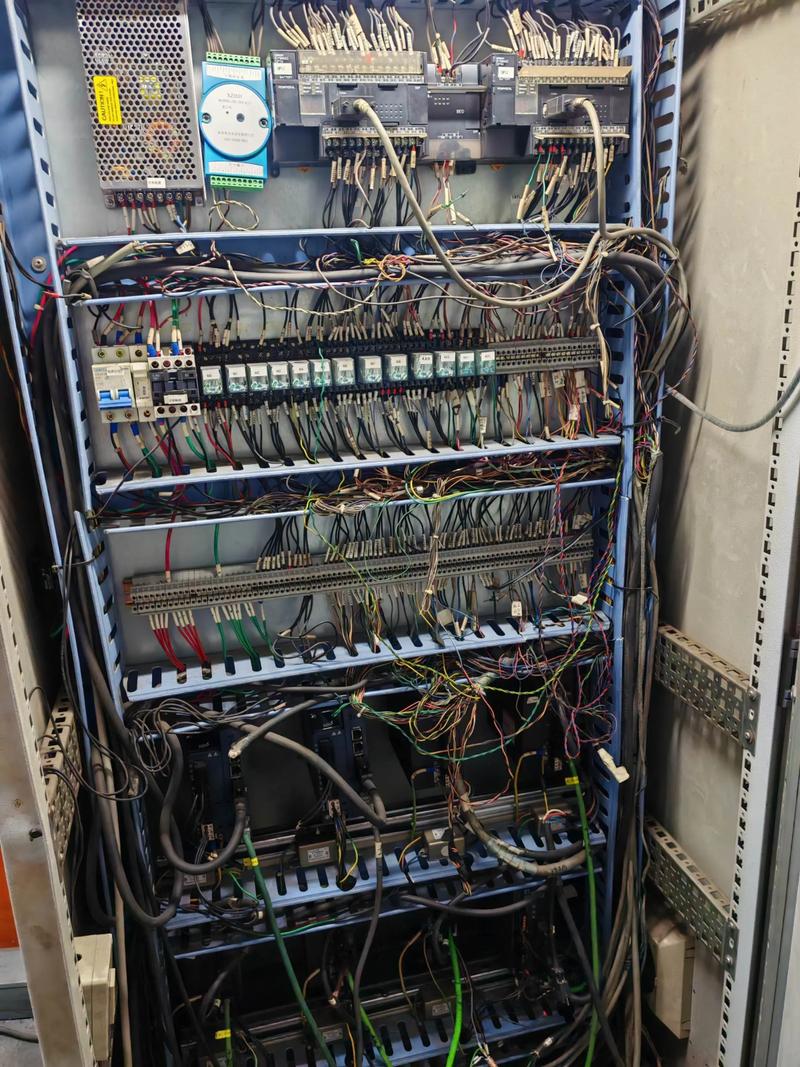

第一次碰现场总线，是在一家老纺织厂。整面墙的控制柜，几百根细线，花花绿绿绕得像盘丝洞。我当时还是个愣头青——师傅扔给我一把螺丝刀，说：‘去，把那个模拟量模块的线重新接一下。’我蹲下来一看，线号模糊，端子排锈得厉害。硬着头皮拆一根，马上忘了位置。最后靠手机拍照才勉强复原。那时候心里就骂：这他妈迟早得出事。

果然，不到半年，厂里搞技改，要把温度控制换成分布式。原方案是4-20mA拉到PLC，可线缆成本一算，吓死人。省下来的那点电费全填给铜价了。这时有人提现场总线。说实话，我开始是抗拒的——毕竟被接线折磨过，总觉得多一根线就多一个故障点。但后来才知道，工业现场总线最大的好处恰恰是省线，还省脑子。

那会儿我们选了PROFIBUS-DP。为什么？无他，西门子PLC用的是它，图个兼容。第一次组态，印象极深：一根紫色双绞线，挂了一堆ET200M，GSD文件导进去，地址拨码一设，唰，全亮了。我兴奋得差点拍桌子，跟对面工位的张工喊：‘看到没！这叫数字量通讯！’结果他冷冷回一句：‘那你觉得模拟量那个干扰问题自动解决了？’……我一愣，也对，总线也不是万能药。

那些年我们用过的总线：Modbus不死，PROFIBUS老去

后来做项目多了，发现现场总线这玩意，没一个能通吃。坦白讲，直到现在，Modbus RTU 还在很多地方苟着。别看它老，简单啊！一个串口，9600波特率，数据量不大，但极其皮实。有一次去个污水处理站，控制器型号早停产了，通讯居然还是Modbus，用了十五年没断过。我当时就想：这算技术落后吗？算。但人家真不坏，换你你换不换？

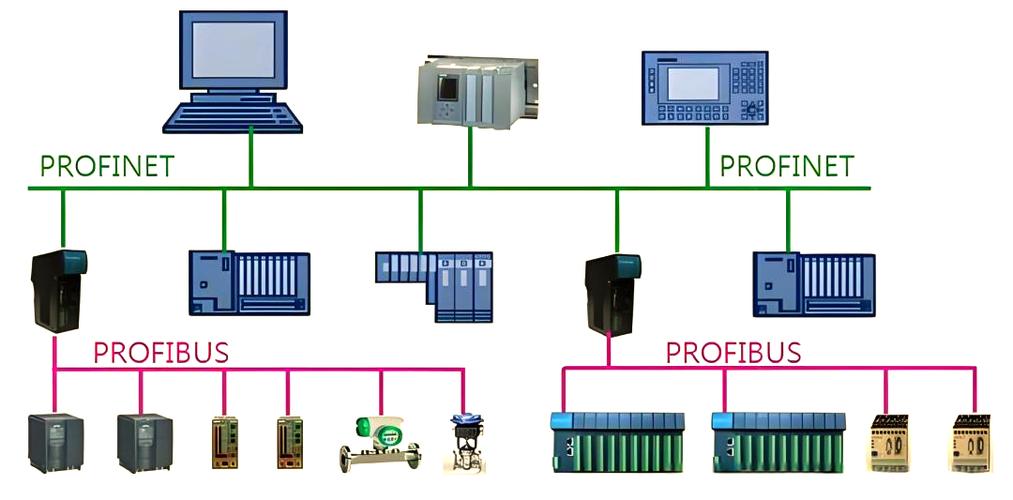

另一边，PROFIBUS 就有点尴尬了。零几年它几乎是国内工厂的标配，但这些年被PROFINET挤压得厉害。特别是新上的生产线，电气工程师一提PROFIBUS，项目经理就摇头：太慢，节点有限，跟上层MES对接麻烦。可如果你去老一点的车间，可能还会看见PA网段，那个蓝色圆形插头，M12连接器，用于过程自动化。说实话，PROFIBUS PA那套本安概念到现在也实用，就是终端电阻得小心，一忘就整段通讯扑街——我吃过两次亏，现在都成条件反射了，接完线先查电阻。

问：现在要是新建一个中等规模的产线，选PROFIBUS还是PROFINET？听说PROFIBUS要淘汰了？
答：这事不能一刀切。PROFIBUS没死，只是不再增长。西门子自己都主推PROFINET了，而且PROFINET走的是标准以太网，线缆、交换机都便宜，还能直接和IT系统打通。如果你厂里全是老设备，PROFIBUS模块还能买到，那就接着用；但如果新上系统，尤其是需要运动控制、高速数据采集，直接上PROFINET，别犹豫。有一说一，PROFIBUS那12Mbps的理论带宽，跑几个伺服就喘，而PROFINET IRT能做到微秒级抖动，这差距不是一点半点。

实时性的真相：EtherCAT为什么快得变态

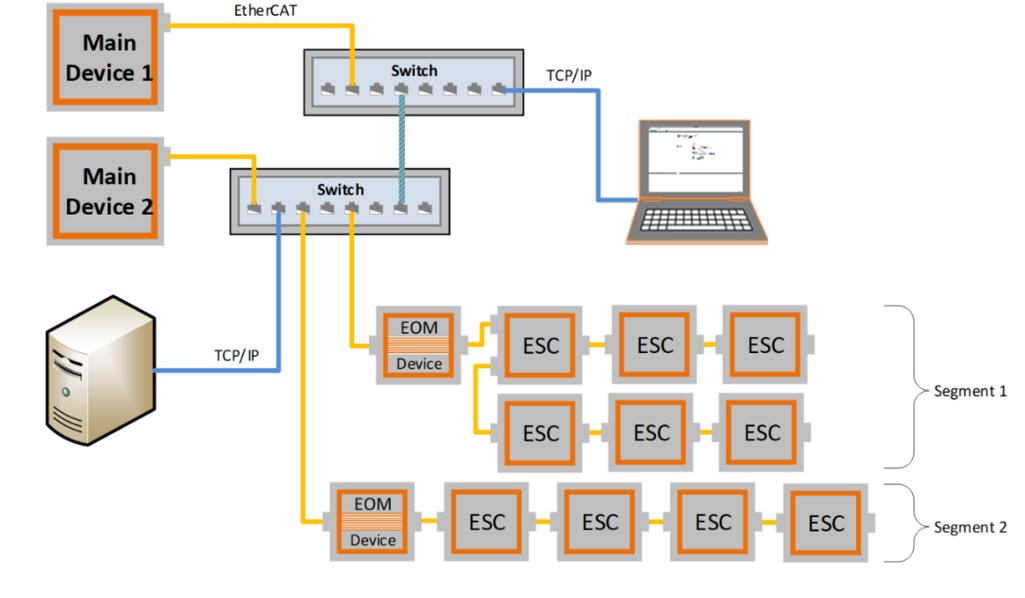

说到高速运动控制，就不得不提EtherCAT。第一次实测EtherCAT，我被震住了。100个伺服轴，循环时间1毫秒，抖动正负20纳秒！怎么可能？常规以太网可是CSMA/CD，会有碰撞啊。结果深入了解，发现它根本就不是标准的‘发送-接收’模式——从站处理帧是‘飞读’的，数据像一列火车，每个站点只取走自己那节车厢的数据，同时塞进新的，转发出去。整个帧走完所有从站，延迟极低。

这玩意的发明团队可真鬼才。德国Beckhoff，早期绑定自己的TwinCAT，现在生态开放了，好多PLC厂商都支持。不过说回来，EtherCAT也不是没毛病。它那个分布时钟很娇气，拓扑一变，就得重新校准。有一次设备调试，因为一个从站接线接触不良，全网时钟失锁，所有轴全停。报错信息还不直观，查了两天才找到。当时心里就飙脏话：高性能的东西，果然用着爽，排错火葬场。

问：EtherCAT和EtherNet/IP，哪个更值得选？感觉这俩都快打起来了。
答：哈哈，确实，圈子里经常吵这个。EtherNet/IP是罗克韦尔推的，基于CIP协议，主打无缝集成CIP Safety、CIP Motion，如果你家PLC是CompactLogix或ControlLogix，那没得选，只能EtherNet/IP。但它实时性靠的是CIP Sync，基于IEEE 1588，精度纳秒级但要精密时钟同步，交换机也得支持PTP，成本不低。EtherCAT则不需要特殊交换机，普通的以太网接口就行，而且从站可以用便宜的ASIC，整网成本更低。运动控制多、轴数上百，我倾向EtherCAT；如果以流程控制为主、变频器加离散I/O，EtherNet/IP更省心。不过有一点：EtherCAT的‘一线到底’拓扑对布线要求严苛，环形冗余是好看，断线恢复时间也短，但现场施工人员得接受培训，不然能把环接成星。

TSN会一统江湖吗？别高兴太早

这几年，TSN（时间敏感网络）被吹得神乎其神。IEEE 802.1的扩展，说要融合IT和OT，让所有实时通讯跑在同一个标准以太网上。展会上的PPT一个比一个炫，什么OPC UA over TSN，简直是工业4.0的终极答案。我当然盼着它成，毕竟谁也不想在厂里同时维护三四套总线。但实事求是地说，落地还早。

去年参加一个智能制造论坛，听到某大厂案例：在一个试点产线用了TSN交换机，结果发现配置复杂得要命，gPTP时钟同步需要精细规划，而且目前支持TSN的终端设备根本不多。说句难听的，现在有几个驱动器原生带TSN接口？大部分还是得靠网关转，那实时性就被网关吃了。况且，实时控制这块，EtherCAT已经有庞大装机量，运动控制器生态稳固，干嘛冒险换？除非有一天，TSN芯片普及到跟普通以太网一样便宜，所有PLC、伺服、相机都原生支持，那可能真会洗牌。但眼下，它只是给高端应用一个更漂亮的选项，不是救世主。

问：感觉工业现场总线这摊水越来越浑，工程师该怎么保持竞争力？
答：唉，确实累。但别追着每一种新协议跑。抓住本质：所有总线，无非解决三个问题——速度、距离、确定性。随便哪个新协议，你去看它的物理层、数据链路层、处理机制，心里就有谱了。然后，把至少一种主流工业以太网（比如PROFINET或EtherCAT）啃透，理解组态、诊断、时钟，再摸一两种传统总线防身（Modbus还是要会），基本就能应付大多数现场。工具方面，学会用Wireshark抓工业协议，这太有用了，你现场看到莫名其妙的断网，抓包一看，就知道是哪个从站捣乱。再就是，别懒，多去现场，实际接线、查干扰、打屏蔽，这些经验书本给不了。真的，那次EtherCAT时钟锁不住，最后发现就是一根网线没双绞，串入干扰，丢包！这你能从论文里读到？

想起上个月，去帮朋友看一条灌装线，用的CANopen，老掉牙了。主站插卡，PCI槽，WinCC都打不开。但他们一直没换，因为设备太贵，捡起来心疼。我给他们出个馊主意：加个CAN转Modbus TCP网关，先接到上位机，起码数据能上云。朋友犹豫：‘这样寿命能再撑几年？’我笑：‘撑到TSN白菜价那天。’

说到底，工业现场总线这玩意儿，不是越新越好，也不是越贵越对。它像工厂里的血管，得匹配身体。当年那个纺织厂，去年又见到，居然换了PROFINET，分布式IO纤细整齐。老师傅叼着烟说：‘现在省事多了，一根线全走完，以前想都不敢想。’我点头，但心里明白：省事的背后，是几十年的协议演进，是一地鸡毛的调试教训。技术这杯酒，谁喝谁知道。
