工业故障诊断:从“猜”到“算”,中间隔着多少血泪?

那是2017年冬天,凌晨三点。电话响了——现场一台关键风机振动突然超标,直接跳停。中控室的哥们儿说:‘轴振X方向从3丝飙到15丝,就几秒钟的事儿。’ 我一边套工服一边想:完了,八成是叶片断了。赶到现场,拿个手电筒照了半天,外观屁事没有。启动,再测,振动还是大。调速,振动跟着转速变。嗯…不平衡?不对,相位不对。碰磨?听声音没怪响。折腾到天亮,全身冻透。最后——你猜怎么着?联轴器膜片裂了半边,肉眼根本看不出来。

这就是故障诊断。玄学?有时候真像。但摸爬滚打久了,你会发现它更像侦探破案,得找线索,拼逻辑。说实话,我见过太多现场兄弟,一有振动就喊‘做动平衡’,一有噪音就换轴承,碰运气。运气好,对了;运气不好,换完照样坏,还耽误生产。老板脸一沉,你那叫‘经验’吗?那是赌博。

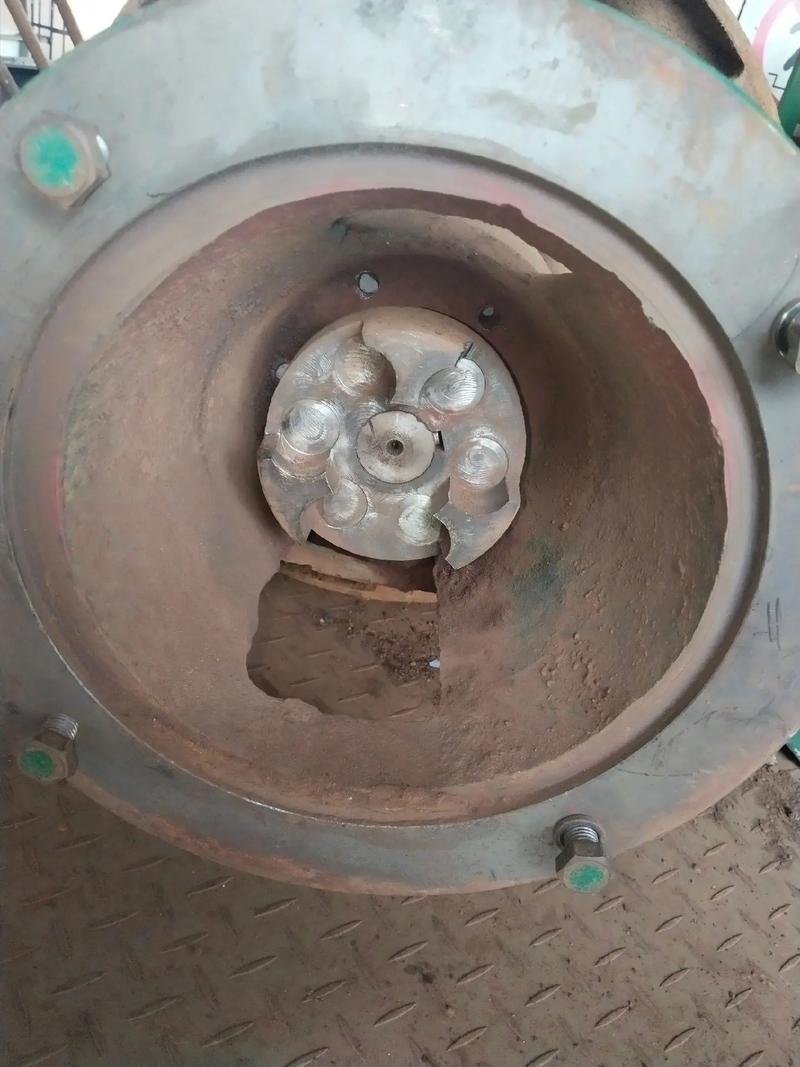

工业风机联轴器膜片开裂故障实物照片
工业风机联轴器膜片开裂故障实物照片

所以,今天想跟你聊点实在的。不带任何AI味儿的干货——毕竟咱这都是油泥里滚出来的。故障诊断的核心,是建立一套从现象到原因的映射逻辑。而不是靠感觉。

频谱图不是天书,是设备在说话

新手最怕看频谱。一堆尖峰,眼花缭乱。但如果你把它当成设备的‘心电图’,就容易理解了。每个峰,对应一种运动。1倍频高?大概率不平衡。2倍频突出?对中不良或者在玩跷跷板。0.5倍频?松动、碰磨。这些是基本功,但很多人知道归知道,一到实战就懵。

为什么?因为现实频谱从来不干净!总是混着一堆谐波、边频带、噪声。这时候,包络解调就成了神器。尤其滚动轴承,早期故障产生的冲击信号,会被低频旋转信号淹没,普通FFT根本看不出。用包络解调,把高频冲击‘提取’出来,变成清晰的内圈、外圈、滚动体故障频率——那感觉,就像戴了降噪耳机突然世界安静了。💡

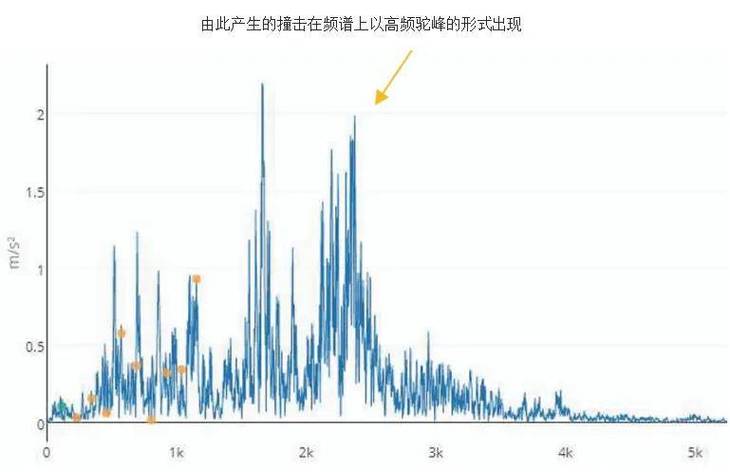

滚动轴承故障包络解调频谱对比图
滚动轴承故障包络解调频谱对比图

讲个真事。去年修一台减速机,输入轴振动大,速度谱上1倍频很高,大家都说是输入轴齿轮偏心。我顺手做了个包络,发现输出轴转频两边有规律的边频带,间隔正好是中间轴齿轮的啮合频率。拆开检查——中间轴一个齿面剥落,产生的冲击通过轴传到输入端,被放大。如果只凭速度谱‘经验’检修,得花多少冤枉钱?对吧。

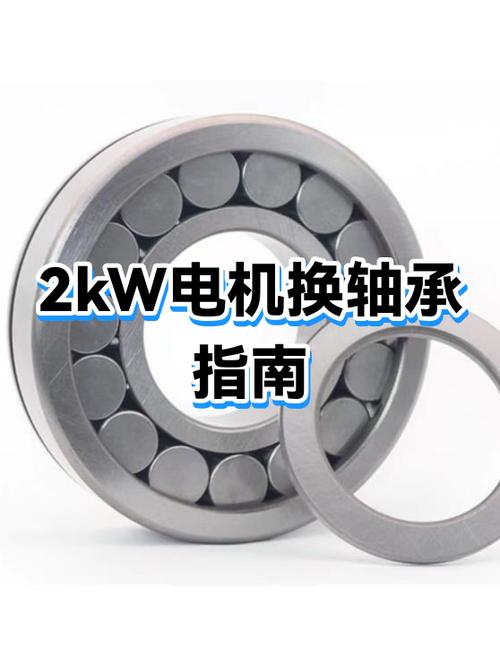

别再上来就换轴承!诊断的黄金顺序

别再上来就换轴承!诊断的黄金顺序
别再上来就换轴承!诊断的黄金顺序

接故障电话,先别慌。也别急着拆。顺序对了,事半功倍。我自己的习惯,分四步走:

1.问诊:什么时候开始的?操作参数变没变?之前修过啥?细节!细节往往藏着魔鬼。比如,有人反映‘修完泵以后振动就大了’——那十有八九是联轴器对中没调好。

2.数据采集:必须用数采器或在线系统,同时采振动、温度、转速。别拿个简易测振表糊弄,那只能看总量,一叶障目。✅ 现在IoT传感器便宜了,很多厂在关键设备上装三轴无线振温一体探头,数据进平台,趋势一目了然。

3.分析:看趋势,看瀑布图,看频谱。对比历史基线。有时候振动绝对值不大,但突然变化,那绝对是问题。

4.验证:有诊断结论后,能停机检查就检查,不能停机的,可以采取些措施验证——比如,试着调调润滑、短暂变变负荷看振动反应。别怕麻烦,误判一次的成本远高于多花半小时确认。

问:振动标准里,到底看位移、速度还是加速度?
答:问得贼好。记住三句话——低频看位移(0~100Hz,刚体运动,比如不平衡); 中频看速度(10~1000Hz,疲劳失效,比如轴承磨损); 高频看加速度(>1000Hz,冲击类,比如早期剥落)。一台设备往往同时有低频和高频故障,所以最好三个参数都测,软件里切换着看。别信某些老法师说的‘只看速度就行’,那是条件所限。现在传感器技术进步了,全参数采集不费事。

问:新手搞故障诊断最常犯什么错?
答:太多啦!说三个典型的。第一,只分析单方向的振动,不看轴心轨迹。很多故障——比如碰磨、油膜涡动——在单一方向频谱上特征不明显,一画轴心轨迹,椭圆、香蕉、外8字,原形毕露。第二,忽略结构共振。有时候振动大不是因为激励大,而是因为设备基座或管道的固有频率被激发了。这时候加刚度才是正道,做动平衡反而可能恶化。第三,过度依赖自动诊断软件。现在很多系统内置智能诊断算法,能给出‘可能是轴承外圈故障’。但那是基于规则的,遇到复合故障、特殊工况,照样抓瞎。机器告诉你概率,但决策还得靠人!❗

AI真的能取代老师傅?说点大实话

AI真的能取代老师傅?说点大实话
AI真的能取代老师傅?说点大实话

这两年,工业AI风很大。什么‘预测性维护’、‘自学习诊断模型’,PPT画得一个比一个漂亮。但说实话,在真实工厂落地,坑比成就多。最大的问题——数据!数据脏、乱、少。一个石化厂,动设备成百上千,但绝大多数故障数据标签是缺失的。老师傅脑子里有经验,但转化成结构化数据?难。深度学习模型要几万条样本,你凑几十条不错的了。所以,现阶段,AI在故障诊断里更像‘高级报警’,告诉你‘有异常’,但具体是什么故障,还得靠人结合机理分析。

不过,我确实看好一种模式:边云协同+机理模型。比如,在边缘侧用轻量级推理引擎,基于物理机理(如轴承动力学方程)实时计算残差,再上传到云端用LSTM网络做趋势预测。这样既利用了专家知识,又发挥了数据驱动优势。某风电集团用这个方法,将齿轮箱故障预警提前了14天,准确率超过85%。✅ 这才是正道。

可别信那种‘一键诊断’的神话。那些号称万能的系统,往往在Demo里表现惊艳,一上线就被复杂工况打回原形。哎,说起来都是泪。

最后,回顾这些年,觉得故障诊断越来越像一门手艺活。你得懂机械、懂仪表、懂信号处理,还得有点‘侦探直觉’。这直觉,是基于无数次拆机验证、被打脸又复盘得来的。没什么捷径。多下现场,多摸油渍,多和操维兄弟聊聊天——他们嘴里往往藏着故障最真实的表征。

别等设备崩了再反思。现在开始在每一个振动信号里捕捉蛛丝马迹,成本最低。💡
