做了十几年模具设计，最烦的就是流道不平衡。你算得死死地，试模时候熔接痕还是出现在不该出现的地方。烦不烦？说实话，很多时候不是理论不对，是实际工况太复杂——材料批次波动、机台温控偏差、模具加工误差……这些东西叠加起来，能把你自以为完美的流道系统搅得一团糟。

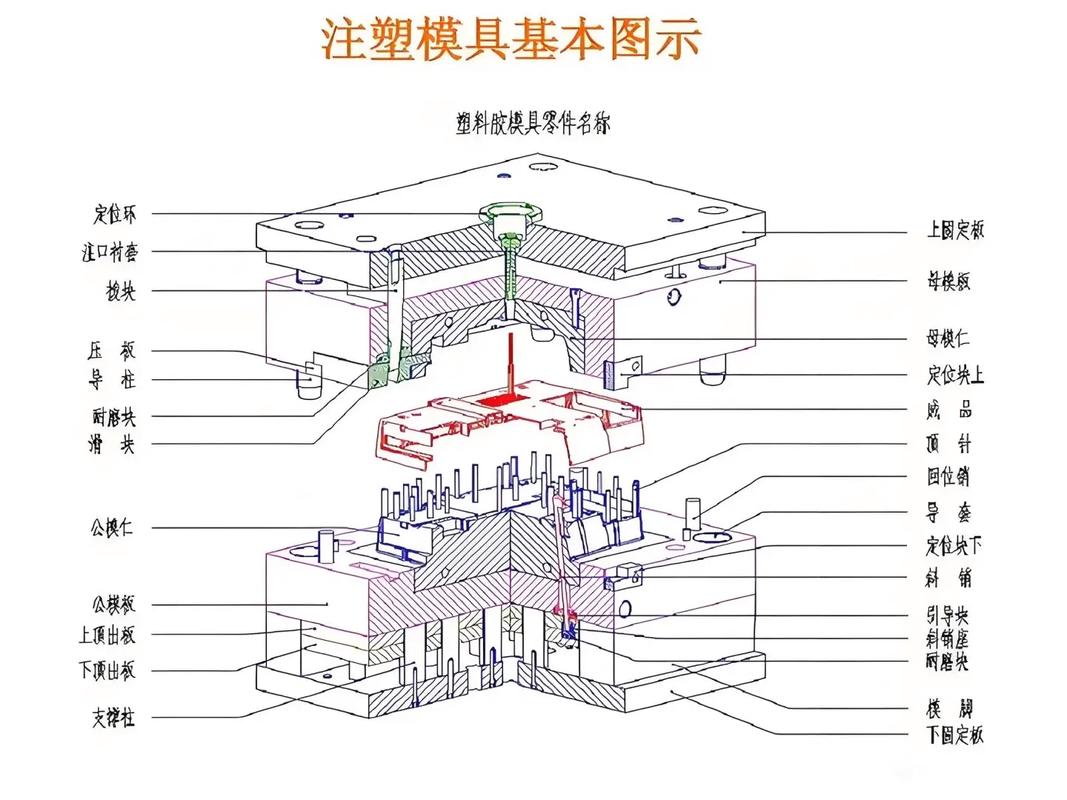

流道平衡，真的做平了吗？
传统U形流道，手册上的公式一箩筐。什么剪切速率、流动长度，算得头头是道，但一上机就露馅。记得有一次，一个八腔模，自然平衡设计，结果中间两腔总是过保压，边上的却短射。拆开一看，分型面轻微变形，导致流动阻力变化——这玩意儿你仿真再牛，忽略实际装配状态也得跪。我现在的习惯是：几何平衡打底，再靠模流分析迭代，最后试模时还得用“人工平衡”——也就是堵堵这个浇口，扩扩那个分道，听着挺土，但管用。尤其是多腔异形件模具，光靠对称分布根本不行，必须考虑充填时间差和热不平衡。
模流分析：利器还是摆设？

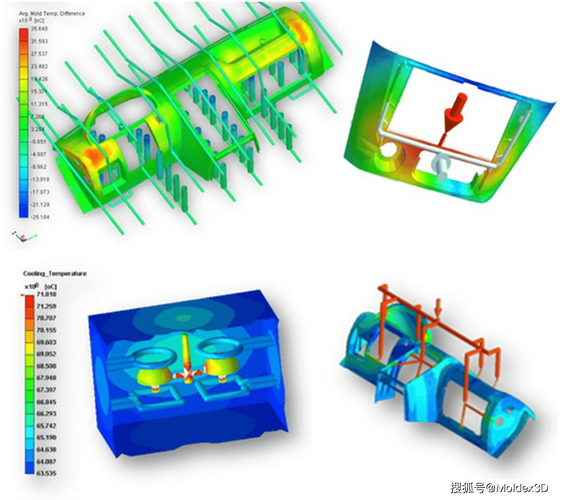

模流软件，Moldflow、Moldex3D，这几年功能强得吓人。但说实话，很多厂买来就当个摆设，操作员点个“自动分析”就完事。搞笑呢？网格划分、材料数据、边界条件设置，差之毫厘谬以千里。我见过最离谱的案例，分析结果完美，实际注塑时熔接线直接劈叉——因为仿真用的材料黏度曲线是标准数据库的，而实际用的回料比例偏高，流动性天差地别。所以，模流分析的价值取决于使用者的判断力，得结合经验修正。现在2025年了，有些厂开始用AI辅助优化，比如自动迭代浇口位置，确实能省不少时间，但后台算法黑箱化又让人不踏实……
冷却系统：让你又爱又恨
冷却水道设计，绝对是模具里最被低估的环节。周期短不短、变不变形，全看它。传统钻孔水道，直来直去，复杂型芯根本照顾不到。后来有了挡板、喷流管，效果好点，但死区还是多。这几年随形冷却火起来了，3D打印直接做出弯弯绕的水道，贴合型腔表面，冷却效率能提高30%以上。但问题来了：成本翻倍，万一堵了怎么清洗？微细粉末残留怎么办？所以我一直建议客户：高附加值、高节拍要求的产品，果断上随形冷却；普通件就别折腾，优化好传统水道布局足够了。千万别跟风，见过一个模具，为了随形冷却把模具强度搞垮了，得不偿失。
问：流道设计时，浇口位置怎么选才最合理？
答：简单说，浇口要避开受力区，又要尽量让熔体同时充满型腔末端。但实际产品千奇百怪，有个笨办法：先看壁厚分布，找最厚处进胶，防止凹陷；再看流动比，太长就考虑多点进胶或热流道。别忘了熔接痕位置——如果正好在受力面或外观面，得调。我一般先用模流分析跑个大概，然后手动微调，特别是对有纤维填充的材料，取向效应会改变收缩，浇口位置会直接影响翘曲方向。💡有个小窍门：在设浇口之前，先模拟无浇口的自然流动，看聚集趋势，更直观。
问：随形冷却水道到底值不值得投入？
答：看情况。如果你的产品厚度变化剧烈，或者有倒扣、深筋，传统水路根本贴不近，那随形冷却绝对是救星。比如汽车光学透镜模具，用随形冷却后，成型周期从45秒降到28秒，变形量也稳定了，半年就收回成本。但如果是平板件或者结构简单的大路货，就别花冤枉钱了。另外，随形冷却设计自由度虽高，但弧度过大容易积垢，直径太小压损大，这些坑都得提前考虑。✅建议和3D打印服务商一起评审模型，确保可制造性，别把图纸一扔就等收货。
说到底，模具设计这行，看似规矩多，实则处处是妥协。理论给方向，实践定成败。最近数字孪生技术开始在模具调试上冒头，把试模过程搬进虚拟环境，听着挺美，但数据采集和模型精度还是拦路虎。不过，技术总是往前走的，对吧？
