别让夹具拖了智能产线的后腿——工装夹具柔性化改造实录

一、传统夹具的“死穴”

干过机加的都知道,换活儿最烦的是什么?

装夹。

找正、打表、垫平、锁紧……一套下来,半小时没了。这还是熟练工。要是碰上复杂异形件,啧啧,一上午够呛。工装夹具的柔性不够,直接吞噬利润。更恶心的是,夜班工人稍微马虎点,定位精度就跑偏,第二天一看,废品码了一堆。

我去年在一家做液压阀体的厂里,看到他们加工中心上的组合夹具,螺栓螺母堆得像圣诞树,工人调一次就骂一次娘。但没办法,订单多品种小批量,不用通用夹具?换专用夹具更耗时,成本还高。这就是传统工装夹具的死穴——刚性有余,柔性不足。

传统螺栓螺母组合工装夹具杂乱场景
传统螺栓螺母组合工装夹具杂乱场景

问:为什么不能多备几套专用夹具?

答:专用夹具一套动辄几千上万,而且占地方。你备上几十套,库房爆满不说,换型时还要找、要装、要调试。账面上设备稼动率挺高,实际大量时间在等夹具。所以,柔性化是必然出路。

二、零点定位系统:三分钟换型的“魔法”

说出来你可能不信,我亲眼见过一个案例,用零点定位系统把换型时间从45分钟压缩到3分钟。

怎么做到的?

原理不复杂。就是在机床工作台和夹具底板上,装上统一的快换接口。定位拉钉、气压解锁,重复定位精度能做到±2μm以内。工人小哥只需要把新夹具吊上去,“咔哒”一声,锁紧,完事儿。

💡重点来了:这玩意儿不光省时间,关键是消除了人为装夹误差。以前老模具师傅凭手感拧螺丝,松紧不一,现在全在公称拉力下锁死,过程能力指数Cp直接飙升。

不过话说回来,零点定位不是万能药。它要求你的夹具底板和机床工作台有较高的平面度,而且初期投资可不低——一套进口的零点快换单元,没个几万块下不来。但算算账,如果你的设备每小时产值2000元,一天省两个小时换线,几个月就回本了。

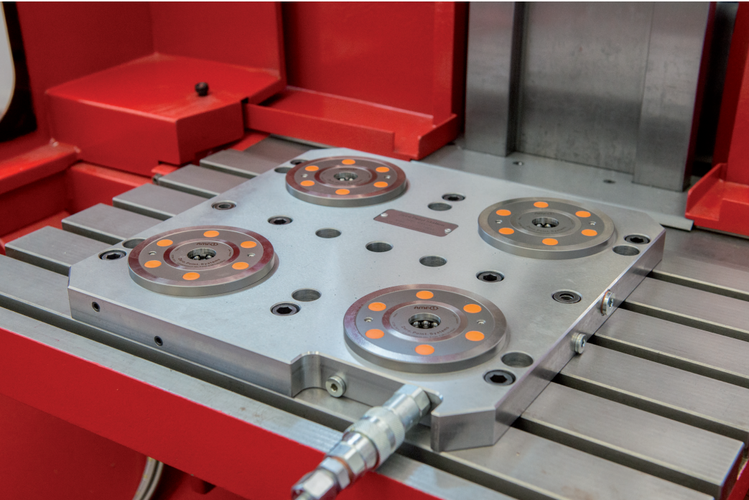

机床工作台上的零点定位快换系统细节
机床工作台上的零点定位快换系统细节

问:零点定位适合所有零件吗?

答:显然不是。它最适合中小批量、多品种的立加或卧加。对于超大批量的刚性产线,专用液压夹具反而更高效。决策的关键是看你的换型频次和节拍损失。我建议按年产量和零件种类的比值来算,比值越小,越该上零点定位。

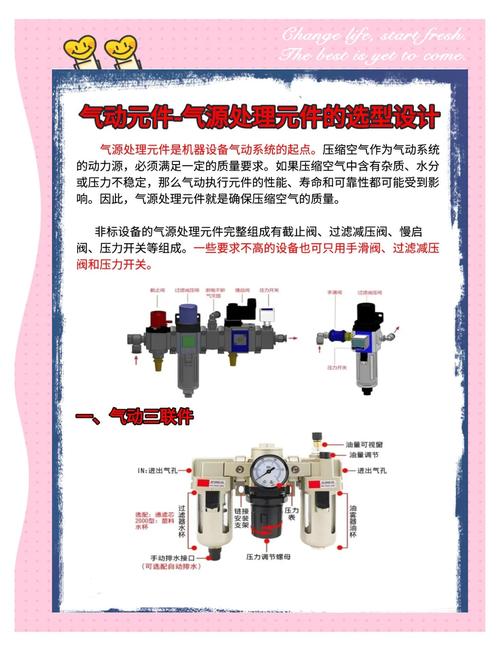

三、气动还是液压?一个让无数人掉坑里的选择

三、气动还是液压?一个让无数人掉坑里的选择
三、气动还是液压?一个让无数人掉坑里的选择

夹具的动力源,很多人想当然。

“液压夹紧力大,肯定用液压啊!”

然后车间遍地油污,冬天还得预热。我以前就犯过这错。其实现在气动夹具的增力机构很成熟,气缸配上杠杆、楔块,输出力轻松达到几千牛。而且气源干净,响应快,最适合机器人上下料的自动化单元。

但如果是重切削,或者工件刚性差需多点夹持,液压仍有优势,因为保压稳定性好,抗震能力强。还有一种选择:气液增压泵,用气驱动产生高压油,兼顾了两者优点,就是成本高些。

❗这里有个血泪教训:千万注意管路布置。我见过一个产线,气管弯折导致压力衰减,机器人抓取时工件打滑,整批零件拉伤。事后查了大半天才发现是气管直径选小了。所以,夹具设计不仅仅是机械结构,液压气动回路仿真也很重要。

问:如何判断需要多大的夹紧力?

答:理论上有公式,切削力×安全系数。但实际中,我们常做夹紧力测试。用薄膜压力传感器贴在工作面上,反复调整,直到工件加工时振动最小、变形最少。经验值:粗加工安全系数至少2.5,精加工1.5就够了。别忘了考虑惯性力,高速旋转时离心力很要命。

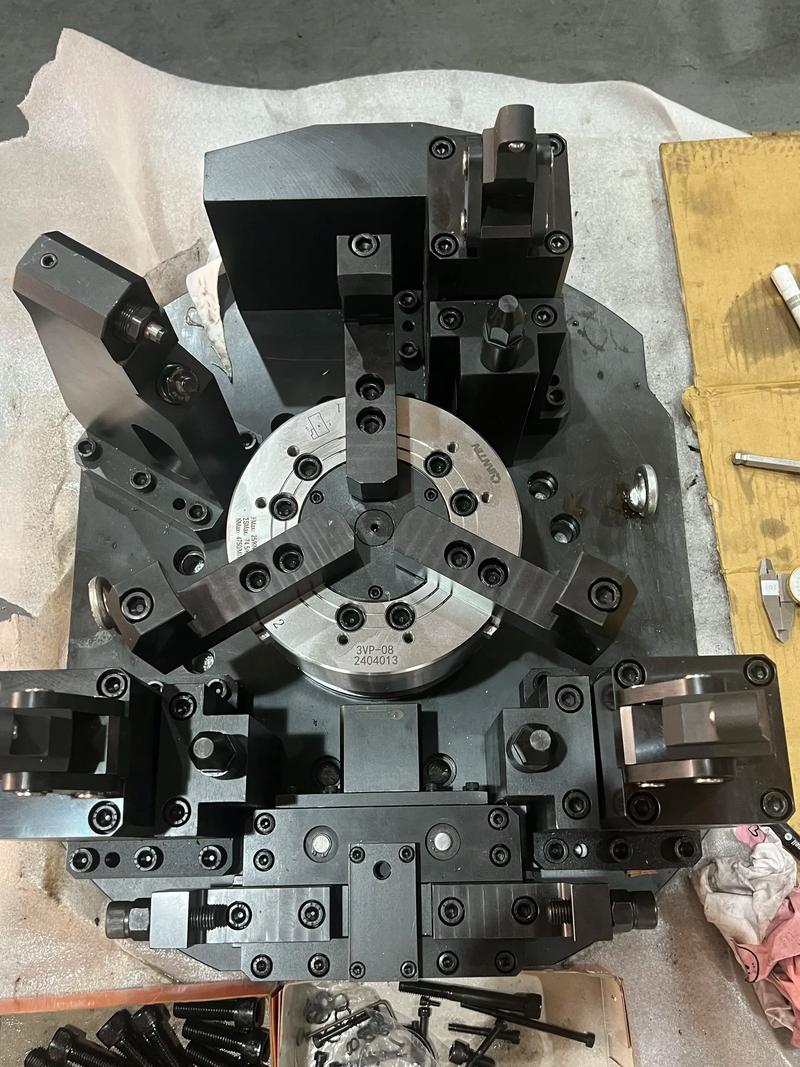

四、智能制造语境下的工装夹具——能“思考”吗?

四、智能制造语境下的工装夹具——能“思考”吗?
四、智能制造语境下的工装夹具——能“思考”吗?

说实话,近两年“智能夹具”这个词有点被玩烂了。

加个传感器就叫智能?那只是基本监控。

真正的智能工装夹具,应该能自适应调节。比如根据刀具磨损情况,微调夹紧力补偿切削力变化;或者通过RFID芯片,把夹具身份信息传给机床,自动调用加工程序。这些已经落地了,不是科幻。

我最近在展会上看到一套液压膨胀夹头,集成了位移传感器和温度补偿,能在后台实时显示夹持状态,还能预测夹套寿命。挺惊艳。这样一来,夹具管理从被动维修变成预测性维护,避免的无计划停机可比省几个废品值钱多了。

当然,不能盲目跟风。对于大多数中小工厂,先把标准化和模块化做好,基础打牢了,再谈智能化不迟。否则堆一堆传感器,数据没人看,也是浪费。

问:未来的夹具会彻底无人化吗?

答:至少在十年内,完全无人巡检不现实。但自动快换和自动补偿会大幅减少人工干预。人的角色转向监控和维护,而不是操作。我觉得这是个好事,把工人从重复枯燥的体力活中解放出来,去干更有价值的事。

最后啰嗦一句,工装夹具这东西,技术门槛看似不高,但往往是制造系统中决定质量一致性的最后一道关。下次车间再有废品,别总怪操作工,去看看夹具松了没有。
