工业现场总线:别再死磕协议了,我踩过的坑你千万别再踩

干了十五年自动化,最烦听到的就是‘现场总线很简单嘛,不就是几根线连着设备’。说这话的人多半没在凌晨三点盯着报错日志绝望过。工业现场总线,这玩意儿水太深了。真的,深不见底。有时候我都觉得,能把不同厂家的设备顺利挂到一条总线上,比写个PLC程序难十倍不止。

工业现场总线配线柜混乱接线和诊断
工业现场总线配线柜混乱接线和诊断

上周还有个新手问我,为什么它那台支持Profinet的变频器怎么都对不上西门子的主站。我问:你GSD文件装对了么?版本检查了?波特率自适应关了没?他说都弄了。结果我远程一看——他把网线直接插到交换机上,以为这就是总线。当场血压飙升。这种事儿大概每个熬过调试期的人都经历过,不丢人,但耽误事儿。

别迷信‘开放协议’,真正的坑在物理层

很多人选型时张口闭口‘要开放,要通用’。但工业现场总线里的开放,从来都是戴着镣铐跳舞。Profinet、EtherCAT、Powerlink,都宣称基于标准以太网,真混用试试?实时性一上去,软实时和硬实时的差别就出来了。EtherCAT靠硬件‘飞速转发’,延时能干到微秒级;Profinet RT靠软件调度,差不多就行。没搞清楚应用需求就盲选,等着丢包丢死人吧。有一次一个项目,用CANopen控制伺服,轴数一多就抖动,最后查了三天——波特率设低了,终端电阻位置还不对。你说,协议再强大,物理层一个小失误就能让你怀疑人生。

而且说实话,有些厂商的‘开放’是带引号的。你想把第三方仪表接入它的Profinet网络,得花钱买授权文件,或者必须用它认证过的GSD。这算哪门子开放?但你又没辙,上了贼船就下不去了。

Profibus vs Profinet:不是升级,是换脑子

不少人至今还以为Profinet就是‘Profibus加上以太网口’——大错特错。Profibus是经典的令牌环加主从,数据交换靠轮询,实时性依靠严格的周期。Profinet呢?完全是另一套思维:提供者/消费者模型,数据一更新就推送,周期和非周期服务混着跑。我从Profibus转到Profinet那个项目,差点把配置软件摔了。原来的DP/DP耦合器换成Profinet的Shared Device,两个主站共享一个IO设备,配置逻辑截然不同。幸好后来摸透了,才觉得这设计确实先进。但过程真的折磨。

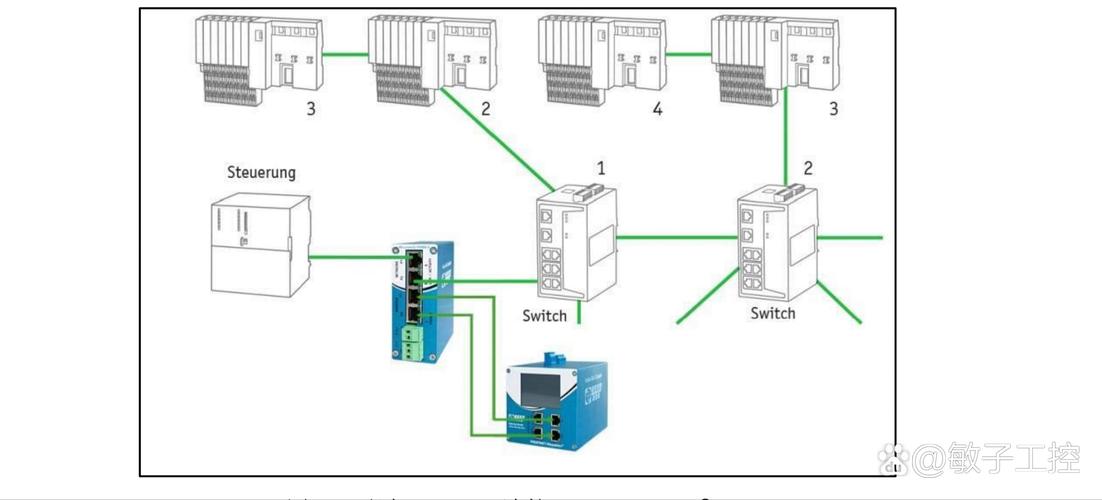

Profinet网络拓扑架构和线缆接头
Profinet网络拓扑架构和线缆接头

对了,还要吐槽一下诊断。Profibus有专门的诊断报文,站点断线、从站故障码,一目了然。Profinet的诊断信息藏在无数的报警通道里,有时候还得靠第三方工具解析。有一次现场一个ET200SP模块闪红灯,我笨到用Web Server一个通道一个通道翻,才发现是负载电源跳掉了。事后想想,这功能其实很强大,但门槛高得离谱。

问:那到底该选Profibus还是Profinet?
答:看你继承了多少遗产。如果全是西门子新设备,果断Profinet,别犹豫。但老旧产线上还有一堆PROFIBUS DP从站,硬要统一成Profinet,除非你买一堆IE/PB Link。成本摆在那儿。我做过一个改造,保留原来的Profibus主干,用CPU317-2 PN/DP做网关,两边都跑,稳定,就是维护累点。新项目还是推荐Profinet,毕竟以后备件好找。

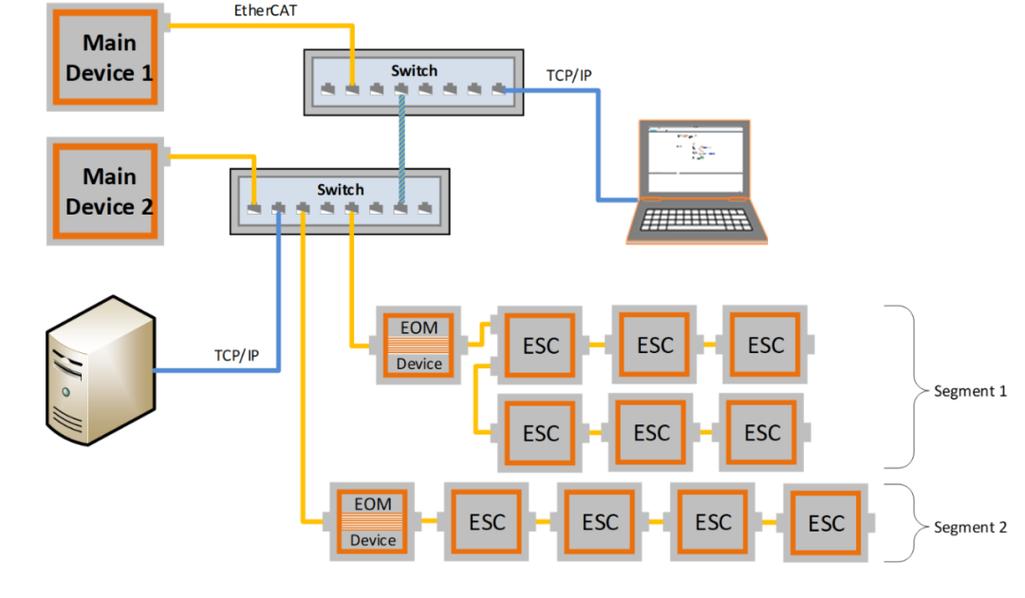

EtherCAT:快是快,但别瞎动拓扑

EtherCAT:快是快,但别瞎动拓扑
EtherCAT:快是快,但别瞎动拓扑

EtherCAT真的快,10毫秒刷新几千个IO点毫不费力。但它的分布式时钟和飞读飞写机制,要求你对网络拓扑有洁癖般的掌控。有一次我们临时加了个分支器,挂了个视觉传感器上去,结果整个网络周期波动翻了三倍。原因?那个传感器不是原生EtherCAT,用的网关转换,数据帧绕了一大圈。想玩好EtherCAT,最好老老实实按菊花链,非必要不搞星型。而且一定要用TwinCAT或者专用工具扫描一遍网络延迟,时钟同步参数设不对,电机能抖得像筛糠。

问:EtherCAT和Profinet谁实时性更好?
答:论硬实时极限,EtherCAT略胜一筹,毕竟它能做到几十微秒的周期。但Profinet通过IRT也可以达到微秒级,不过那得专用交换机支持。普通工厂,用Profinet RT就够;运动控制要求苛刻的,比如印刷机、包装机,EtherCAT更省心。但记住,实时性不单靠协议,从站芯片、主站性能、网络负载,全是变量。我见过一个神人用普通家用交换机跑Profinet RT,居然没报错,但每次丢包都随机,找得我想哭。

CAN bus:老古董还是利器?

每次提到CAN bus,总有人撇嘴说‘过时了’。但这老家伙在汽车、工程机械里依然遍地开花。关键是它那套仲裁机制,报文ID越小优先级越高,天生适合命令传输。不过你搞工业自动化,得上CANopen或者DeviceNet。CANopen的对象字典和PDO映射,让配置灵活得过头,新手很容易蒙圈。我曾经调一个CANopen的绝对值编码器,心跳报文正常,但数值总不对,最后才发现是心跳频率和PDO的传输类型冲突,导致数据被覆盖。这种坑,没有一堆资料你根本查不到。

而且CAN的电气特性很微妙,终端电阻必须正确,否则信号反射让你欲哭无泪。还有速率和距离的折中,1Mbps最多30米,再远就得降速。上次在港口调试大型起重机的分布式IO,用CANopen跑500kbps,线缆两百多米,信号已经衰减得不成样子,最后加中继器才解决。有些经验,书上不写,全凭血泪换。

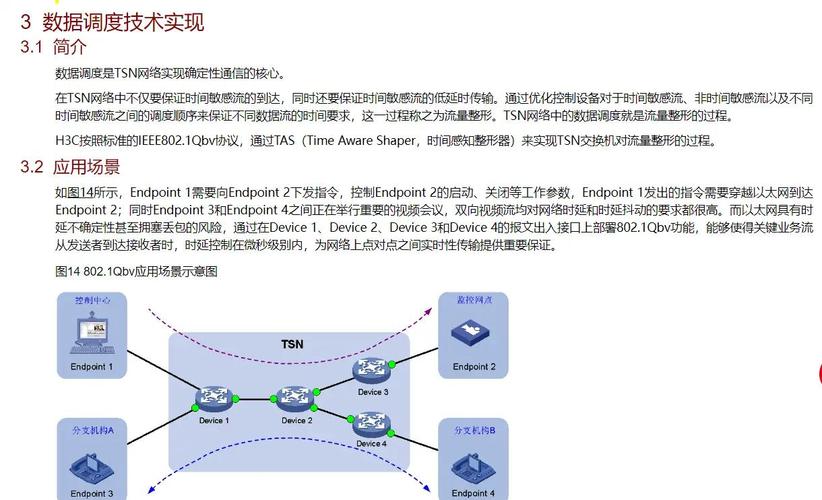

未来?TSN或许能一统江山,但别指望太快

未来?TSN或许能一统江山,但别指望太快
未来?TSN或许能一统江山,但别指望太快

现在论坛上吹TSN(时间敏感网络)吹得天花乱坠,说能统一工业现场总线。我同意它有潜力,但现阶段还是空中楼阁。TSN通过标准以太网提供确定性延迟,让不同的协议栈(Profinet over TSN、OPC UA over TSN)共存在同一网络。可是你想想,现有产线上千台设备,全换成支持TSN的?投资谁买单?况且标准还在修修补补,厂商各怀鬼胎。至少未来五年,还是多协议网关的天下。我的建议:学精一两种主流协议,其他的懂个原理就行,别贪多嚼不烂。

写到这里,突然想起以前师傅说的一句话:搞现场总线,七分靠经验,三分靠技术。那些理论上的完美方案,到了现场大概率翻车。所以,别光看书本,多去现场摸摸真正的接线,看看诊断指示灯怎么闪,闻闻烧焦的端子——那才是工业现场总线的真实味道。虽然呛鼻子,但管用。

问:新手入门工业现场总线,最该注意什么?
答:先搞懂OSI模型里的物理层和数据链路层。别一上来就啃协议栈。买一套便宜的PLC和远程IO,自己组网做实验。千万注意接地和屏蔽,90%的奇怪问题都跟干扰有关。还有,学会用示波器看波形,比看任何说明书都有用。真的,经验没有捷径,但至少别重复前人犯过的傻。就这些了,祝你好运。
