计算机辅助设计(CAD)——我那些年踩过的坑,比设计变更还多

用 CAD 二十年了。从 AutoCAD R14 一路用到现在的云 CAD。说实在的,有时候我盯着屏幕上的三维模型,还是会有种不真实感——这个东西,明天就要上加工中心了?

很多人以为 CAD 就是画图。大错特错。画图只是最后一步,真正的 CAD,是把你脑子里的工程逻辑,翻译成计算机能懂的语言。然后,再让计算机帮你验证这个逻辑对不对。这中间,能翻车的地方太多了!

上周,一个刚入行的小伙子问我:’师傅,为啥我这个装配体一更新全红了?’ 我凑过去一看——好家伙,参数化建模,关联了一堆外部参考,动一个尺寸,整个结构都在跳舞。这让我想起十年前的自己,也是这么过来的。参数化,用好了是屠龙刀,用不好,那就是自爆按钮。

CAD 的本质不是画图,是数据管理

别被’计算机辅助设计’这几个字骗了。现在的三维 CAD,核心是基于特征的参数化建模。每一个拉伸、旋转、打孔,都是一个特征,挂在一棵历史树上。你改前面一步,后面全跟着变。听起来很智能?实际用起来,嘿嘿。

我有次改一个钣金件的折弯半径,就改了一个数,结果后面的焊接件、装配约束、甚至工程图的标注全乱了。那感觉——就像你抽掉积木最底下那块,看着整座塔哗啦啦倒下。直接建模就好得多,推拉几何体,不考虑历史,自由。但用它做复杂曲面?力不从心。所以你看,没有最好的工具,只有最适合当前任务的选择。

说到曲面,SolidWorks 的曲面模块说实话,够用,但跟 CATIA 比差远了。汽车行业为什么死守 CATIA?A 面重构的时候,你就知道 B-rep 内核的精度差异了。0.01mm 的缝隙,在 A 面上肉眼可见,后续模具怎么搞?

问:参数化和直接建模到底怎么选?我经常在两个软件间导来导去,太痛苦了。

答:这问题问得好。我的经验是,如果产品构型比较固定、系列化程度高,比如电机、减速机,坚决上参数化,把设计表、方程式用起来,一劳永逸。但如果是工装夹具、非标设备,客户需求三天改五次,用直接建模保命要紧。有些软件像 NX,把两种技术混在一起,看起来很美,可学习曲线陡得吓人。我现在带徒弟,前三个月只让用直接建模,先把几何直觉建立起来,再碰历史树。否则一出错,连怎么死的都不知道。

还有数据转换的坑。STEP、IGES,号称通用格式,结果呢?一个复杂装配体导 STEP,螺纹孔变光孔,配合面全变成碎面。去年一个项目,供应商发来 IGES 格式的检具模型,我用 SolidWorks 打开,实体变曲面,曲面还有破洞。补洞补了一整天,最后发现对方用的是几何内核不兼容的某个小众软件。这种痛苦,做制造的都懂吧?

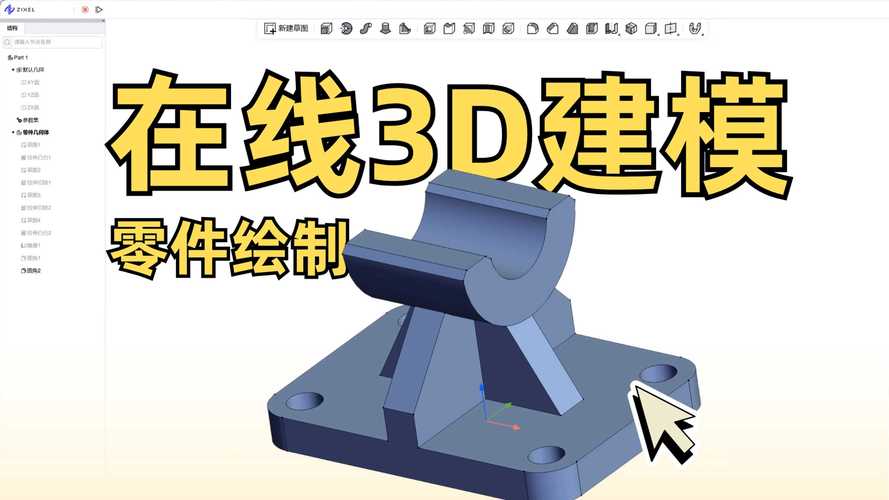

三维CAD软件几何内核精度对比图
三维CAD软件几何内核精度对比图

选型时没人会告诉你的真相

市面上主流的几家,达索(SolidWorks, CATIA)、西门子(NX, Solid Edge)、PTC(Creo)、Autodesk(Inventor, Fusion 360)。厂家宣讲的时候,个个都是全能选手。但我告诉你,千万别信。

SolidWorks 上手快,插件生态丰富,做非标自动化首选。但你别用它做几千个零件的整线装配——那是给自己找不痛快。CATIA 是航空、汽车的正统血脉,可小企业养不起,一套模块几十万,而且操作逻辑非常反人类,新人没一年根本出不了活。Creo 参数化极其严谨,适合大型研发团队,但 ui 简直停留在 Windows XP 时代。NX 强在 CAM 集成,做复杂曲面加工,它是王者,可价格和 CATIA 有一拼。Fusion 360?云协作是亮点,可断网就抓瞎,而且对工业级大模型支持还是弱。

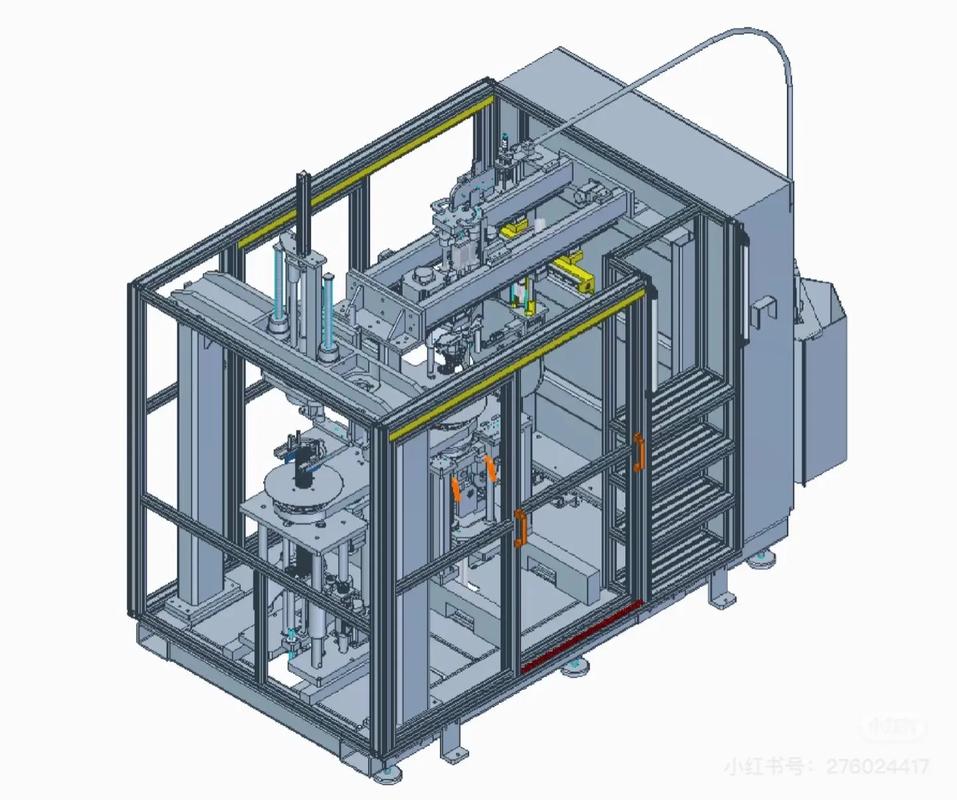

非标自动化设备在SolidWorks中的大型装配体设计
非标自动化设备在SolidWorks中的大型装配体设计

最让我想吐槽的是升级。每家大版本升级,文件格式都搞点不兼容的小动作。2020 年的 SolidWorks 打不开 2024 年的零件?没事,习惯就好。逼着你年年买维护,比租办公楼还贵。而且新功能……说真的,大部分用不上。倒是 bug 没修,界面越做越花。工程师要的是稳定和速度,不是花里胡哨的实时渲染。

问:小公司预算有限,想上三维 CAD,有什么建议?

答:先想清楚做什么。纯机械零件,不用曲面,Solidedge 社区版甚至 FreeCAD 都能应付。但要是经常跟外部交换数据,就得掂量了。我见过用中望 3D 做得风生水起的模具厂,效率不低,还便宜。关键看你的上下游用什么。如果客户都发 CATIA 文件,你买个 SolidWorks,光转换就耗掉半小时。另外,培训成本别忽视。买得起软件,不一定找得到会用的人。现在大学教的都是初级操作,跟生产脱节严重。招个应届生,重新教装配体规范、模板定制、库特征,至少半年。

MBD 和无纸化?理想丰满,现实骨感

这几年基于模型的定义(MBD)喊得震天响,三维标注、PMI,号称干掉工程图。可你到车间看看,哪个老师傅盯着平板看模型?都还是打印出蓝图,拿着卡尺比划。不是技术不行,是习惯和信任的问题。

我们推过一阵子 MDB,用 NX 直接生成带三维标注的 JT 文件,发给供应商。结果呢?供应商的编程员不会用,质检说找不到基准。最后只能再补一张二维图。折腾一圈,画图工作量反而翻倍。所以,不要迷信新技术。先让设计、工艺、质检、供应链的人坐在一块,把数据流理顺,比上什么系统都管用。

不过,有些领域确实离不开先进功能。比如创成式设计和拓扑优化。用 Altair Inspire 或 nTopology,输入载荷、固定点,软件吐出一个骨骼状的轻量化结构,直接 3D 打印。这是真的颠覆。我去年设计一个航空支架,减重 40%,强度还更好,那种惊喜!但这种模型没法用传统方式加工,必须配合增材制造。所以,设计工具变了,整个制造链都得变。

再补一句,AI 已经开始渗透 CAD 了。达索有个 XGenerative Design,Autodesk 的 Generative Design 也能基于 AI 推荐方案。但我试下来,目前还是辅助角色,离取代工程师决策远着呢。生成出来的东西经常不考虑拔模、装夹,中看不中用,最后还得人工改。

问:未来 CAD 会被 AI 完全接管吗?工程师会不会失业?

答:搞笑!AI 连二维标注都搞不清,更别说理解功能公差了。CAD 的本质是工程师的经验知识转化,不是图形排列。AI 能帮你加速试错,但做不了决策。就像计算器没让数学家失业一样,CAD 只是工具。但有一点,会用 AI 辅助工具的工程师,会淘汰不会用的。现在有些插件,能根据描述草图自动生成特征,能检查设计规范,这你得拥抱。别抵触,多试试。

最后,说个心得。工具越先进,人的基本功越不能丢。很多年轻设计师,离了自动捕捉就画不了线,离了分析工具就不知道哪里会应力集中。软件替你做了太多,直觉就钝了。我以前学钳工出身,打孔、攻丝、装配,手上有感觉。现在做设计,闭着眼都知道这个圆角会不会干涉,这个壁厚能不能注塑。这就是制造意识,是 CAD 教不了的。

所以,无论软件怎么变,永远别丢掉你的工程直觉。与诸位共勉!
