价值流图(VSM):为什么你画了三年,生产效率还是原地踏步?

又是一张VSM图。老张把A3纸往桌上一拍,我看那纸上密密麻麻的符号,数据框填得挺满,增值比算出来只有3.2%——典型的现状图。他问我,这玩意画了三年了,库存周转天数纹丝不动,到底哪里出问题了? 我瞄了一眼,果然,又是个把价值流图画成流程图的典型案例。说实话,VSM这东西,国内工厂里现在几乎人人都在画,咨询公司进来第一件事就是拉人画现状图,但真正懂它内核的,十个里挑不出一个。

VSM不是流程图,是暴露问题的X光片

很多企业推行精益的第一步就是上VSM,我见过有公司让实习生照着SOP描,描出来一张“完美”的流程链——从下料到发货,箭头一溜顺,看起来一气呵成。然后呢?没有然后。领导看一圈说“不错”,存档。三年后翻出来,图上还是那个增值比,车间里还是堆满在制品。 问题出在根上:价值流图的核心不是“把流程画出来”,而是“逼你把浪费摊在阳光下”。✅ 它的数据框里,C/T(加工周期)、C/O(换型时间)、FPY(一次合格率)、库存三角里的数量,这些数字一旦填上去,哪个工序在拖后腿,哪里的库存堆得离谱,立马现原形。可惜,大部分人填的时候都水分十足。我亲眼见过一个钣金车间,图上写的冲压C/T是12秒,实际拿秒表一掐,加上取放料、首检,平均28秒。这数据一假,整张图就是个笑话。 所以,画VSM的第一步不是动笔,是揣着秒表到现场,站他两个小时。❗ 别信MES里的数据,别信班长汇报的,只看实测。这事儿费鞋、费腿、费面子——但值。
工厂现场用秒表测定生产节拍时间
工厂现场用秒表测定生产节拍时间

从现状图到未来图:别指望一次就画对

我经历最惨痛的一次,是一个注塑厂做VSM,现状图显示从原料到成品总周期是23天,其中只有138分钟是增值的。你算算,23天对比138分钟,增值比低到离谱。团队当时很沮丧,觉得这工厂没救了。但我让他们盯着那张图看了一天,后来有人发现,烘料工序前居然堆了6天的原料库存,而Qc检验又单独等了两天——问题是,这两天的等待完全没产生价值,只是因为排产混乱。 💡 这就是VSM的魔力:它让你看到全流程的“时间都去哪儿了”,而不是盯着局部效率。然后我们做未来图,大刀阔斧:合并了烘料和注塑的物流,设了个小超市取代批量搬运,把Qc检验挪到产线旁。三个月后周期降到9天。不是靠买新设备,纯粹是把流动的障碍拔掉了。 不过话说回来,很多人做未来图,马上就犯另一种病:过于理想化。恨不得把所有库存三角都干掉,搞连续流,但设备可靠性、换型速度根本不支持。我见过最离谱的,是一家机加工厂,未来图画得跟教科书一样漂亮,连酒店式管理都上去了,结果因为磨床经常故障,整个流一崩全崩,最后全线退回原点,员工怨声载道。所以,未来图得贴着地皮画,每次只突破一个瓶颈,稳扎稳打。

VSM里最被低估的环节:物料流与信息流的“咬合”

很多时候,我们画图只关注物料流——原材料怎么跑,在制品怎么走,这当然重要。但VSM那张图的上半部分,那条折来折去的信息流线,才是真正决定流动节拍的指挥棒。🕹️ 我遇到过极端案例:装配线缺料停线,但计划部还在按周计划催上游车间拼命生产,结果就是一边停线一边爆仓。信息流没有和物料流咬合,VSM画得再漂亮,也是两张皮。 所以我现在带团队画图,必须先搞清楚:客户需求是怎么传过来?是EDI直接拉,还是销售打电话?生产计划是MRP跑出来的,还是主管凭经验拍脑袋?每次传递有没有延迟、失真?这些信息点一旦用箭头标出来,你会发现,很多库存都是信息滞后“催生”的。问大家一个实际问题。 问:我们公司刚推行VSM,现状图画完了,数据也采了,接下来该先做什么?
答:先别急着画未来图。把现状图贴在车间最显眼的地方,召集所有相关工序的班组长和一线员工,开一个“垃圾话”会议——允许他们肆意吐槽图中的数据和流程。你会发现,真实情况比你测到的还要糟糕得多。而且,最关键的改善创意往往来自一线,而不是工程师的办公室里。把他们的意见标注在现状图上,那些爆炸符号就是你的改善起点。然后,选取其中一个点(比如某个库存最高的地方),做深度根因分析,用5why也好,鱼骨图也好,把根源挖透。做完这一个点的改善,再更新VSM,再找下一个点。循环往复,VSM才是活的。

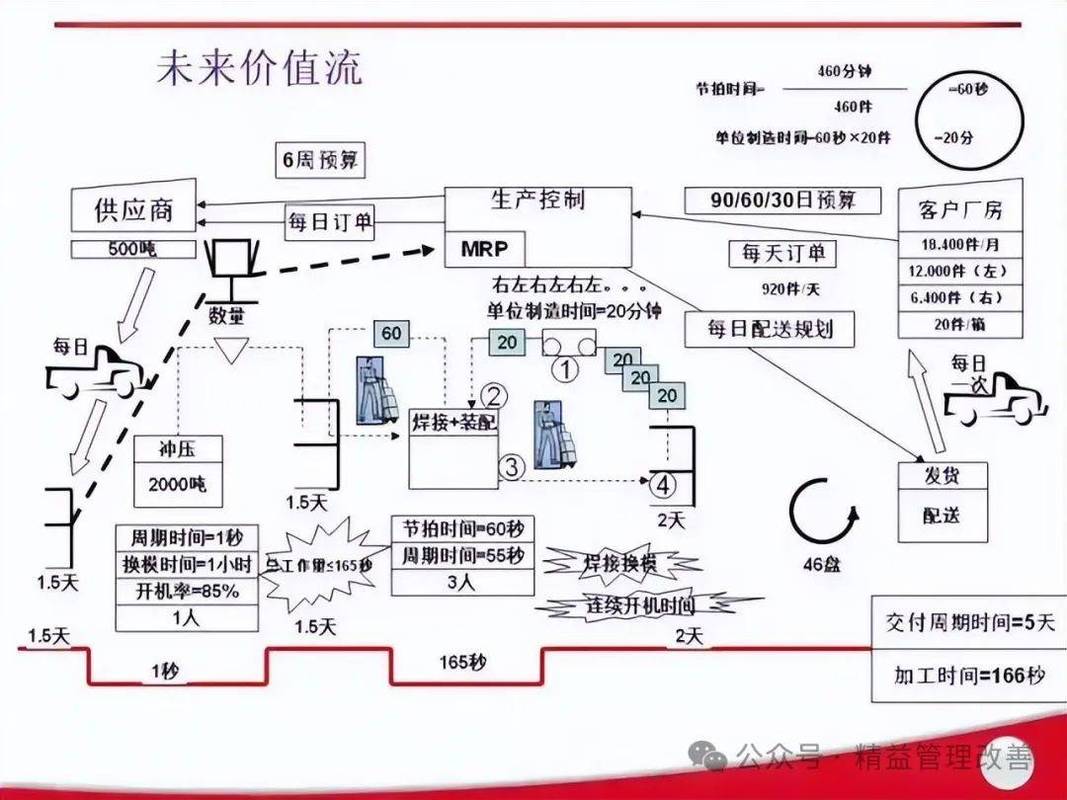

价值流图未来状态设计讨论会现场
价值流图未来状态设计讨论会现场

数字化时代,VSM过时了吗?——恰恰相反

现在工厂动不动就讲数字化转型,数据大屏、MES、物联网,很多人觉得这种铺开一张纸画图的土办法该淘汰了。🙄 我真想骂一句:你连物料流都没搞清,上什么系统都是鬼扯。我见过年产值20亿的上市公司,花300万上MES,结果系统采集到的数据根本没法用来画VSM——因为车间物流路线乱得一塌糊涂,一个物料要拐七八个弯,系统里并没有实时位置追踪,MES报工都是滞后手工录入。你想做产能平衡分析?门都没有。 价值流图恰恰是数字化的前置条件。你得先通过VSM厘清:哪些数据节点是关键的?采集频率怎样才够?哪些决策需要实时数据支持?然后才去配置传感器、IIoT设备。否则就是往垃圾流程上贴金片,浪费钱还误导决策。我现在的理念是:先用纸和笔把VSM画透,然后以它为蓝图,在物理流程上做精简和标准化,再讨论哪些环节上数字化。顺序错了,就是错上加错。 问:小批量多品种的工厂,一条产线生产几十种产品,VSM该怎么画?好像选不了典型产品?
答:这是高频难题。常规做法是选产品族,用P-Q分析(产品-数量分析),找出占产值或数量80%的那几个产品,先聚焦他们。但多品种混流时,更有效的是“能力分析”结合VSM:不纠结于特定产品的流程,而是画出不同工艺路径的资源冲突点。用一张图把设备或工作中心的共用关系标出来,看哪个设备总是被多个产品族争抢——那就是约束。然后围绕约束画未来图,设时间轴或顺序规则来管理。还可以引入“流程矩阵”辅助,但别指望一张VSM覆盖所有,那会复杂到没法用。 其实,VSM最怕的就是求全。它本质上是个暴露问题、引导改善的工具,不是一张用来存档的图纸。最后说句得罪人的话:你画的VSM如果三年不变,那它就是废纸。✅ 好了,文章就写到这里。如果非要用一句话总结,那就是——放下对“画图”的执念,去现场闻机油味、听冲压声、看零件流,那才是真正的价值流图。💪
