Modbus协议:老而弥坚的工业通信“钉子户”,真香还是该换了?

Modbus,怎么就活成了通信界的“小强”

第一次接触Modbus是2012年,在一家水处理厂调试西门子PLC和第三方阀门的通信。那时候我还年轻,以为会有多复杂,结果——一个下午搞定。没有文档,没有SDK,就是甩过去几条报文,串口助手一看,01 03 00 00 00 01 84 0A,CRC校验一算,返回温度值。当时我就震惊了:这协议也太直接了吧?

确实,Modbus协议的简单性让它活到了现在。从1979年诞生起,它就一个理念:报文明文,一问一答。主站发请求,从站回响应,功能码就那么几个:读线圈、读寄存器、写单个、写多个。哪怕你刚入门,拿个USB转RS-485,用串口工具发几个字节就能点亮设备。这种“零门槛”是很多现代协议(比如Profinet、EtherCAT)不敢想的。

不过话说回来,简单也是它的软肋。没有时间戳,没有认证,甚至没有标准的数据模型——同一台设备,寄存器地址全靠厂家的“良心”文档。我见过最坑的是某国产变频器,文档说地址0x2000是频率设定,结果写进去电机反转…后来才发现高低字节反了。你能怎么办?骂完继续调呗。

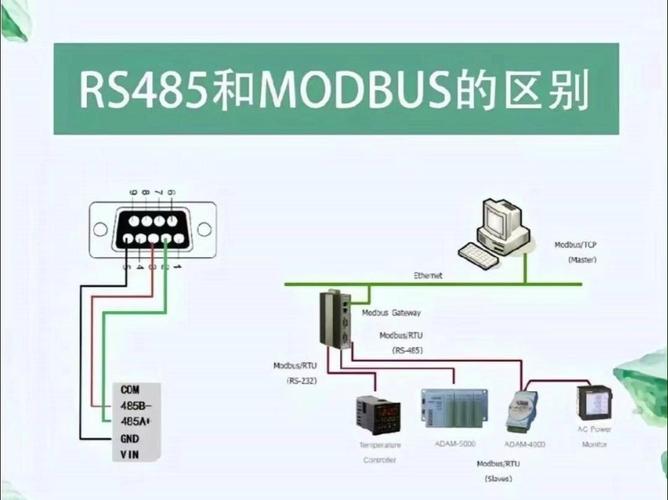

Modbus协议RS-485接线现场图
Modbus协议RS-485接线现场图

RTU还是TCP?这是个问题

很多人觉得Modbus RTU已经该进博物馆了,毕竟TCP版早就能跑在以太网上,速度快、接线少、还能上云。但我在现场呆久了就会发现,RS-485总线上的RTU依然坚挺。为啥?抗干扰强、距离远、能挂128个设备(理论上),而且……省钱啊!双绞线一拉,手牵手串上一大串传感器,比买个带网口的PLC便宜多了。

不过用RTU的时候,波特率、数据位、停止位、校验这几个参数对不上,能让你怀疑人生。有次出差去重庆一个化工厂,工程师说“通信故障”,我一看,现场485线少接了一个120欧终端电阻。插上去瞬间,数据流就哗哗的。就这?对,就这。Modbus就是这么一个让人又爱又恨的东西——故障原因往往低级得可笑,但排查起来却能把人逼疯。

TCP版本就友好多了,socket一建,报文封装进TCP帧,不用管物理层。但注意,MBAP报文头里那个事务处理标识,很多新手会忽略。我习惯把它当序列号用,每次请求自增,这样在多线程里容易匹配响应。还有,TCP端口默认502,但防火墙经常拦,提前跟IT部门打好招呼,不然现场各种喊“不通”。🛠️

Modbus TCP帧结构示意图
Modbus TCP帧结构示意图

那些年,我与功能码的恩恩怨怨

那些年,我与功能码的恩恩怨怨
那些年,我与功能码的恩恩怨怨

功能码是Modbus的核心。03(读保持寄存器)和04(读输入寄存器),我到现在也经常搞混。按理说,03读可读可写的,04只读。但有些厂家的仪表,明明参数可设定,却只开放04,你能怎样?乖乖用04读呗。功能码06(写单个寄存器)最简单,但一次只能写一个,想批量写用16(写多个寄存器),不过16操作偶尔会因为数量超限报异常码02,设备手册还不说最大允许多少,只能自己试。

做工业网关的时候,异种协议转换是常态。Modbus转MQTT、转OPC UA……中间件一跑,问题就来了:Modbus是轮询的,主站问一次答一次,但上云需要时效性,轮询间隔小了设备扛不住(尤其是一些便宜的从站,查询太频繁直接死机),间隔大了数据滞后。最终方案是动态轮询策略:关键寄存器100ms一次,非关键的5秒,报警寄存器用事件驱动——不过Modbus本身不支持事件,只能在主站做伪事件,先高频轮询,变化了再推。挺繁琐,但能用。

Q: 我最常被问到:Modbus RTU和Modbus TCP能直接互联吗?
A: 通常需要网关转换。但如果你自己写代码,在TCP侧收上来的报文,剥掉MBAP头就是RTU的PDU,通过虚拟串口透传是可行的。我们做过一个树莓派网关,串口转TCP,成本不到200块。不过有一点要小心:超时机制要重新设计,TCP端可能有网络延迟,直接套用RTU的3.5字符间隔会误判。

Q: Modbus协议有没有安全隐患?
A: 当然有!而且很严重。协议本身毫无认证和加密,任何接入总线或网络的人都能读到数据甚至篡改。我见过某水厂的PLC,Modbus寄存器直接暴露在公网上,也没加防火墙,攻击者完全可以写个脚本把阀门全关掉……所以,生产环境务必隔离:要么用VPN,要么只在局域网跑,一定要加安全网关。现在有些新设备开始支持Modbus Secure,但推广慢,毕竟工业环境讲究“不动如山”。

选型建议:别神话,也别瞧不起

选型建议:别神话,也别瞧不起
选型建议:别神话,也别瞧不起

近年来,OPC UA、Profinet、EtherCAT等协议来势汹汹,但Modbus并没有被取代,反而成了“兜底协议”。为什么?因为无数存量设备只认Modbus。一个工厂改造,你让老板把几百个传感器全换了?不现实。所以边缘计算网关里,Modbus驱动是标配。

如果你是新项目,选协议时我只问三个问题:
1. 设备供应商支持什么?
2. 需要多大数据吞吐量?
3. 运维人员技术栈是啥?
如果答案是“Modbus”,那就用吧,别折腾。简单即正义,在工业现场尤其如此。🚀

但也不是全无底线地推荐。如果应用需要高速同步控制,比如运动控制,Modbus TCP的轮询延迟和不确定性会让你哭不出来,这时候果断上EtherCAT。而对于大多数过程监控,比如温度、压力、流量,Modbus绰绰有余。记住:合适的才是最好的。
