计算机辅助设计(CAD)不是画图软件那么简单——一位老工程师的十多年踩坑录

第一次用CAD,是AutoCAD R14。蓝色背景,白色线条,命令行,鼠标滚轮缩放都没有。那时候觉得,这玩意儿也就是个电子图板。说实话,后来的十几年里,我逐渐意识到自己当年有多天真。CAD早就不是“辅助设计”了,它是整个数字制造的神经中枢。

问:现在学CAD,该选哪个软件?SolidWorks还是Creo?答:先想清楚你干啥。做非标自动化,SW绝对统治地位,上手快,教程多如牛毛。搞模具或者汽车发动机那些曲面变态的,ProE/Creo是华山一条路。别听培训班忽悠什么“全都要”——时间有限,精通一个就够了。不过话说回来,最近Fusion 360那种云+协作的模式,小团队用起来是真香,价格也厚道。但大企业?数据放别人服务器上,老板们晚上睡不着觉的。

参数化:CAD的灵魂

很多人以为CAD就是画立体图。大错特错。参数化建模才是现代CAD的心脏。记得第一次用Inventor做参数驱动,改个尺寸,整个装配体自动刷新,那种感觉,怎么说呢——就像魔术。但你得把草图约束好。完全定义,懂吗?不要留蓝线! 曾经一个项目,我偷懒没约束到位,后来改一个孔距,整个模型炸成烟花。血泪教训。

参数化CAD草图约束对比图
参数化CAD草图约束对比图

参数化往上走,就是知识工程。把设计规则写成公式,让软件自动迭代。汽车底盘工程师最喜欢这手,减重优化时爽得飞起。

仿真驱动设计:别等到手板出来再哭

以前搞机械,设计完出图纸,做手板,测试,发现问题再改。周期长,成本高。现在呢?CAD/CAE集成,边建模边分析。比如频率响应,屈曲分析,动刚度。SolidWorks Simulation简单易用,Ansys更专业但麻烦。说实话,现在没仿真结果,我都不敢签字。上次一个钣金件,应力集中没发现,幸好仿真预警了,否则模具费几十万打水漂。感叹号!

问:有限元分析(FEA)结果准吗?能代替实验吗?答:不能。永远不能。FEA是理想化模型,边界条件、材料属性都是近似的。它给的是趋势和参考。真正过关,还得靠试验数据修正模型。但没FEA,你连方向都摸不着。所以是互补关系。现在那些吹AI一键仿真的,听听就好,底层物理定律没变。

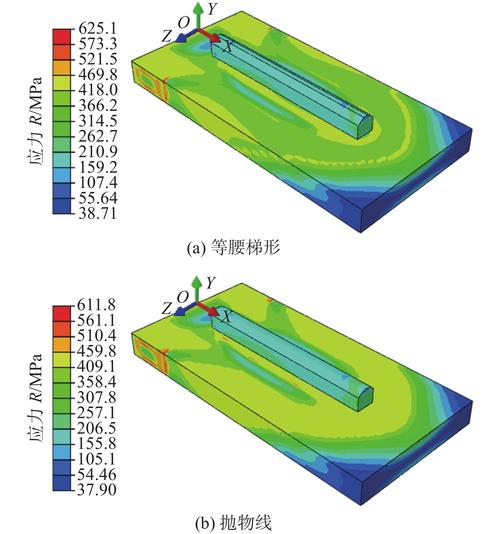

机械零件有限元应力云图
机械零件有限元应力云图

从CAD到CAM:打通制造的最后一公里

从CAD到CAM:打通制造的最后一公里
从CAD到CAM:打通制造的最后一公里

设计完了,得造出来。CAD模型直接进CAM生成刀路,五轴联动加工。这里面的坑,简直数不清。公差设置、后处理、刀具干涉……每个都能让人熬夜。尤其是曲面加工,算法稍微不对,零件表面就起棱。用UG编程的兄弟,估计没少骂娘。但一体化的好处也明显,数字主线不中断,改设计自动更新加工代码。现在还有在线检测,加工完直接在机床上测量,闭环反馈。这才是智能制造该有的样子。

提个醒:别迷信“一键生成”。我见过太多次撞刀事故,都是因为太相信自动编程。人的经验,至少目前,还是王道。

问:你对CAD软件订阅制怎么看?永久授权消亡趋势不可逆吗?答:从厂商角度,订阅制是稳定现金流,当然想推。用户则会算账,长期可能更贵,但前期投入低。小公司喜欢订阅,按需付费。大企业采购流程复杂,往往倾向永久买断。不过趋势确实在变,Autodesk全面订阅,达索也跟上。SolidWorks还保留一些永久,但谁知道能撑多久。我的态度:能用顺手就行,纠结收费模式没意义,关键是产出效率。

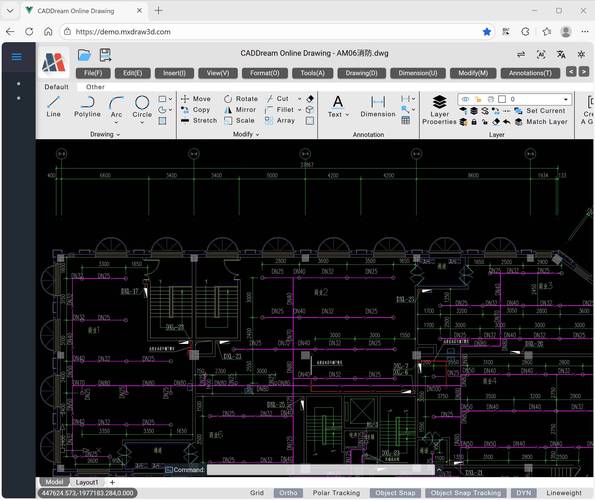

云CAD与实时协同:疫情逼出来的新常态

云CAD与实时协同:疫情逼出来的新常态
云CAD与实时协同:疫情逼出来的新常态

疫情期间,在家办公,文件传来传去,版本混乱到崩溃。后来试了Onshape,全浏览器运行,多人同时编辑一个模型,跟Google Doc似的。一开始抗拒,觉得Web性能差。但用下来,惊叹!专业显卡都不需要了,计算扔到云端。当然,网络一走神,心里就发毛。安全性也是个黑盒。不过小团队跨地域协作,确实解决了大问题。Fusion 360也集成了类似功能,还带项目管理。想想几年前,我们还在用U盘拷文件,简直是石器时代。
