计算机辅助工程(CAE):从黑匣子到设计利器,我踩过的坑和领悟

记得刚入行那会儿,领导甩给我一个涡轮叶片三维——去,做个热流固耦合,下班前出报告。我心想,这还不简单?结果那天加班到凌晨三点,计算发散无数次。后来才明白,CAE这东西,远不是点个“求解”按钮那么简单。它像一匹烈马,你驯服了,它带你驰骋;驯不服,它摔得你鼻青脸肿。

说实话,这些年跟计算机辅助工程(CAE)打交道,最大的感触是:软件越来越傻瓜,可人越来越容易变真傻瓜。不是贬义哈,是警惕。一键化的黑箱操作让太多工程兄弟忽略了背后的力学假设和网格敏感度。我看过一份报告,某合资车企的碰撞仿真,为了赶节点,直接用四面体自动划网格——结果跟实车碰撞偏差23%!那个项目经理脸都绿了。

算不准?先问问你的边界条件对不对

我经常跟团队说:边界条件是CAE的灵魂。你给一堆垃圾输入,软件只能产出更花哨的垃圾。记得有个风电叶片疲劳分析的案例。失效位置总是比实测偏外15%。查了三个月,最后发现——螺栓孔处的接触设置,搞成了全绑定。就这么个小疏忽,整个项目差点流产。

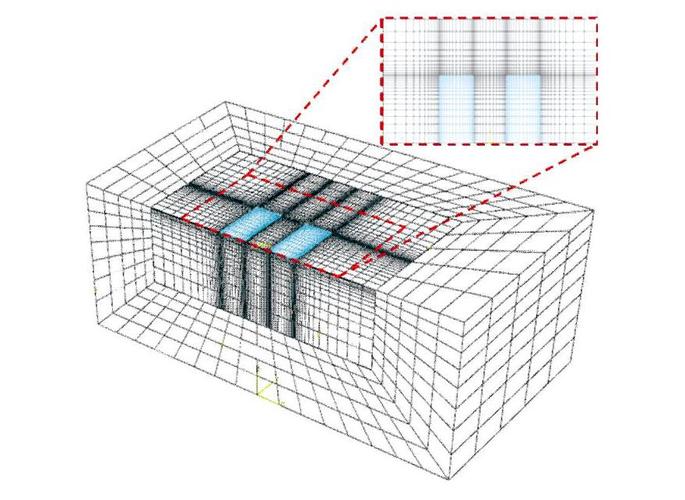

风力发电机叶片复合材料层合板有限元网格划分细节图
风力发电机叶片复合材料层合板有限元网格划分细节图

还有个更绝的。某医疗器械公司做支架扩张仿真,材料数据直接摘自文献。结果临床前测试,支架径向支撑力不足。一查,原来文献里的镍钛诺超弹性参数是室温下的,他们用在体温环境。这能准才见鬼了。所以现在的我,拿到任务第一反应不是打开软件,而是翻出纸质笔记本,把边界条件一条条写下来。笨办法?对。但管用得很!

问:CAE软件给出的结果可以直接用于设计验证吗?
答:千万别。这算是新手最常见的幻觉。仿真结果必须经过实验标定。比如我们内部规范:任何新结构的第一版仿真,至少需要三个物理样机在相同工况下的应变片数据做修正。没有这一步,再好看的云图也只是电子画皮。更有意思的是,某些非线性问题——比如橡胶件的大变形——你网格画法不同,结果能差40%。所以结果可用性完全取决于你的建模标准和经验库。✅

别再死磕单物理场了,多场耦合才是真功夫

早几年,大家一提CAE就是结构、流体、热场分开算。这思路早过时了。真实世界哪有那么配合你?一块印制电路板,通电发热,热胀冷缩导致焊点应力,应力又改变接触热阻,这就是典型的热-电-力双向耦合。你还拆开算?拆开就失真。

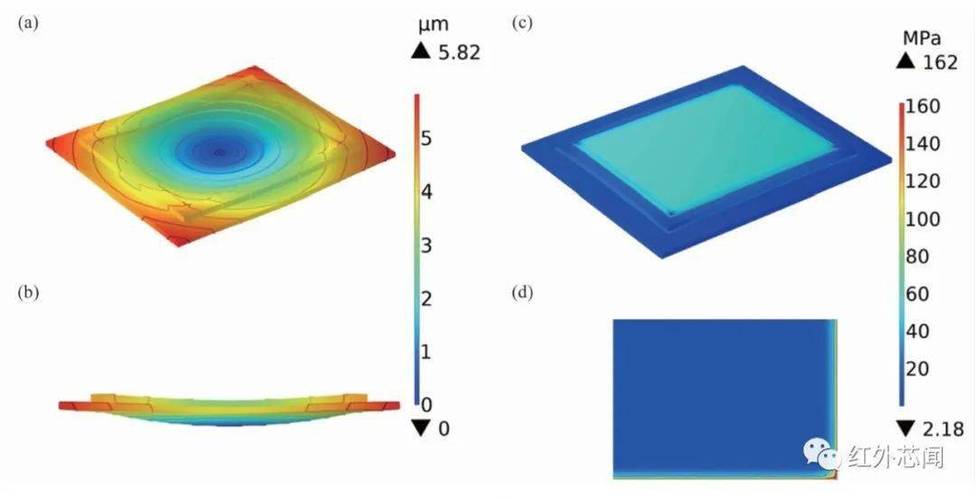

电子封装芯片热应力耦合仿真温度场与翘曲变形云图
电子封装芯片热应力耦合仿真温度场与翘曲变形云图

我去年参与的一个项目,高速飞行器天线罩。气动加热让树脂分解,分解气体又形成一层气膜反作用于热流——你发现没,这已经涉入化学烧蚀与流体、热的强耦合。我们当时用的Abaqus加自编子程序,调了两个月才收敛。
挺痛苦的,对吧。但没办法,技术壁垒就在这儿。谁先啃下来,订单就是谁的。💡

问:中小制造企业上CAE到底值不值?动辄几十万的软件和人力成本。
答:这个问题特实在。我亲眼见过一个做铝型材挤压的小厂,老板咬牙买了套正版Deform和一台图形工作站。开始都笑话他——你一个百来人厂子,仿真玩儿得转?结果人家花了半年招了个硕士,专门模拟挤压速度与模具磨损的关系。就这么一个点,模具寿命提了30%,省下的模具钢和维修时间,一年就收回了成本。现在他同行还在靠老技师摸参数的时候,他已经在用数字孪生调工艺了。所以,值不值不看行业大小,看产品复杂度。如果你的产品总出现莫名其妙的失效问题,那CAE就是止痛药。不过话又说回来,千万别图便宜用盗版。一是法律风险,二是盗版求解器的并行效率、材料模型都是阉割的,算错一次,损失远不止那点版费。❗

2024年了,云仿真和AI究竟改变了什么?

2024年了,云仿真和AI究竟改变了什么?
2024年了,云仿真和AI究竟改变了什么?

这两年圈里最火的概念——仿真云平台。我试用过几款国内初创的产品。怎么说呢?挺惊喜的,但也有槽点。比如某平台提供基于Web的联合仿真,不用自己搭HPC集群,微信扫码授权,马上就能跑128核。这对中小企业简直是福音。但问题是,有些平台对动力学分析的支持还弱,只能做些静力、基本模态。

至于AI+CAE,炒作成分有,但真家伙也出现了。我们团队跟一个高校合作,拿神经网络做碰撞仿真结果的快速预测。训练5000个模型后,能秒出B柱侵入量,准确率90%左右。虽然不能完全替代有限元计算,但在概念设计阶段快速筛方案,省了大把时间。不过——有个前提,你的历史数据必须规范。乱数据练出的模型,还不如拍脑门儿。

还有一个有意思的趋势:拓扑优化开始跟增材制造深绑定。以前拓扑优化出来的复杂网格,传统加工根本做不出来,现在金属3D打印一锅出。设计空间突然解放了,导致我们这些搞仿真的得重新学DFAM(面向增材的设计)规则。技术迭代这么快,有时候真觉得喘不过气……但回头想想,当年手算时代的老前辈们,看我们现在是不是也这感觉?

好了,唠叨这么多。CAE这条路,坑多,成就感也多。你碰到过什么奇葩的仿真问题?欢迎留言吐槽,咱们一块儿想想招儿。
