上周在车间拆了一台竞品的减速器，说实话，那一刻的兴奋感不亚于小时候拆闹钟——虽然最后多出三个螺丝。但真正的目的，是逆向工程。你拿到一个实物，手头没图纸，怎么办？三维扫描，生成点云，拟合曲面，重建CAD模型……这套流程在工业圈早就不是秘密，但玩得转的人不多。
很多人觉得逆向就是山寨。错！一款上世纪的老机床，原厂早倒闭了，备件断供，你让生产线停着？这时候逆向工程是救命的——通过测量磨损的齿轮，反推出原始设计参数，甚至优化材料，再用五轴加工出来，精度比原件还高。这才是工业硬核浪漫。
从点云到模型，中间隔着多少坑？

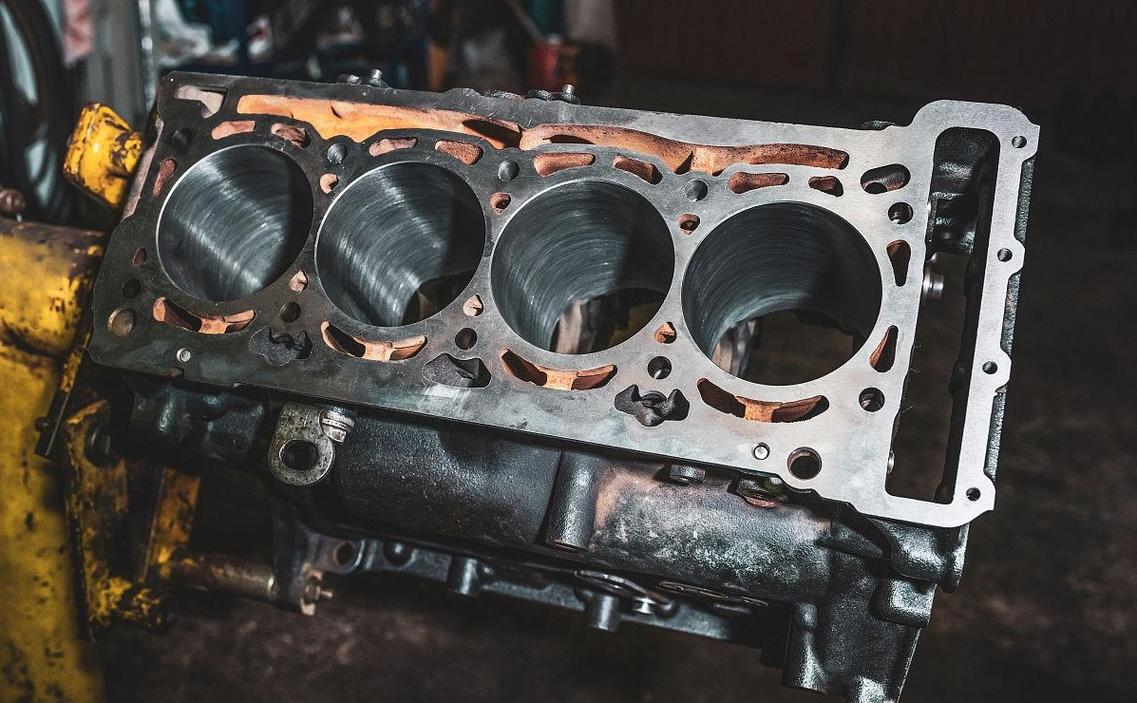

前几天有个新手问我：买了台蓝光扫描仪，扫出来的点云总有噪点，软件里拟合曲面像狗啃的。我回他：正常，你那工件表面反光没处理好。真要干逆向，硬件只是敲门砖，关键在数据处理。现在主流的扫描手段有激光、结构光、CT，各有各的脾气。比如发动机缸体内部水道，只能用工业CT，扫完生成Voxel数据，再提取stl网格——这个过程，软件算法差一点，细节就糊成一片。
拿到网格后，才是头疼的开始。传统方法是手工在Geomagic或DesignX里画截面线，拟合NURBS曲面，还得反复对齐坐标系。这活儿没个三五年经验根本干不利索。不过2025年了，AI帮了大忙——现在西门子、PTC的软件能自动识别几何特征，比如孔、槽、倒角，然后直接生成参数化模型，你改个尺寸就能用。上周我试了个插件，扫了一个异形叶轮，十分钟导出带特征树的SolidWorks文件，真香！当然，复杂曲面还得人工干预，AI偶尔犯傻，把加强筋当成独立零件，笑死。
精度？不靠运气靠“怼”公差
逆向出来模型能直接上机床吗？天真。你扫的点云本身就有误差，拟合又有偏差，加上后续加工变形……所以必须做公差分析。我习惯把逆向模型和原始点云在PolyWorks里做个3D比较，色谱图一看，红一片的地方就是超差了。然后反复修，边界混合、G2连续全用上。有次搞一个航空叶片，客户要求轮廓度±0.05mm，我对着那色谱图改了七版，差点把鼠标砸了。但最后装机测试，性能比原件好，因为我们在逆向时悄悄优化了进气边圆角——这不算侵权吧？严格来说，如果原产品有专利，你逆向出来自己用可能踩红线。所以逆向之前，务必查清知识产权状态，尤其是国外产品。有些公司会故意在关键部位设“地雷”，比如一个看似无用的凹坑，其实是专利特征，你抄了就中招。
问：没有高精度扫描仪，能用手机拍照逆向吗？
答：能，但精度惨不忍睹。现在确实有些App号称拍照建模，比如用光度立体技术，但只能搞搞工艺品、雕塑这种低精度需求。工业零件，你没0.02mm精度就别想了。手机摄像头畸变、光照环境干扰太大。不过有个折中方案：用单反加长焦镜头，配合编码点，用小孔成像原理做近景摄影测量，在Agisoft Metashape里解算，精度能到0.1mm，适合大型件，比如汽车覆盖件。就是费时间，还得懂摄影测量学。
问：逆向出的模型直接3D打印可以吗？
答：看材料。光敏树脂打印直接浇注砂型？我干过，表面粗糙度感人。一般流程是逆向出CAD后，先做CAE分析，看受力、流道是否合理，再决定制造工艺。如果是金属件，大概率还是走CNC，或者用逆向模型做模具。现在混合制造很火：增材堆积毛坯，然后减材精加工，我们管这叫“Hybrid逆向”——去年帮一个注塑厂翻模了一套90年代的模具，就这么干的，效率提升30%。

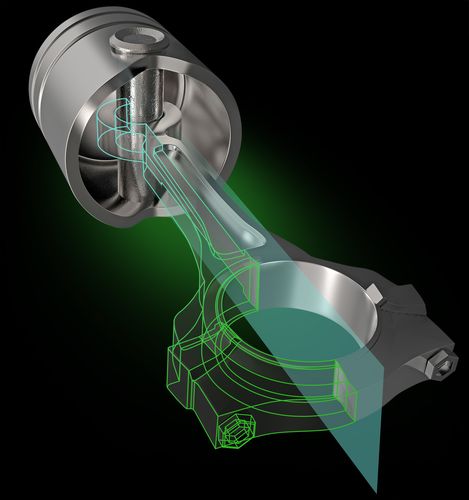

逆向工程的灰色地带与光明未来
说点敏感的。某些行业，逆向就是照着竞品扒数据，改改外观就上马。前阵子一个客户拿来一套德国夹具，就一句话：“搞出来，比它便宜一半。”我测了硬度，打了光谱，连热处理工艺都反推了——淬火+低温回火，硬度HRC58。模型建好了，但总感觉哪里不对。后来发现原厂在夹紧机构里有个巧妙的弹性预紧设计，专利号明晃晃刻在上面。我们只能改方案，绕过那个专利，性能打了折扣。这种事儿，让人又爱又恨。不过话说回来，逆向工程的最高境界不是复制，而是超越。你通过逆向理解对手的设计意图，结合自己的know-how，做出更好的产品——这才是合法且聪明的做法。国内一些工程机械龙头，早年逆向卡特、小松，现在已经反过来被模仿了，技术积累就是这么爬出来的。
展望一下，结合深度学习的自动建模会越来越成熟，以后可能扫一下，实物秒变可编辑的CAD，还能自动进行拓扑优化。甚至有人研究从点云直接生成G代码，跳过建模环节——听起来疯狂，但德国人已经在试了。不过再智能的工具，也离不开人的判断。就像老钳工一摸就知道平面度，逆向工程师没摸过几百个零件，软件用再溜也白搭。
最后提醒一句：别以为什么都能逆。有些涂层配方、复合材料，扫描仪无能为力，还得靠化学分析。而且，国防、航天领域有些东西是法律禁区，碰都别碰。老老实实搞工业升级，才是正道。
