无损检测(NDT)新利器:超声相控阵到底强在哪?

上个月去一家压力容器厂,他们的总工老李拉着我抱怨——“去年那批低温储罐,射线底片拍出来全是伪缺陷,返修返到怀疑人生。”我瞥了一眼他桌上的相控阵仪器,问他为啥不换方法。他苦笑:“觉得贵,结果更贵。”这事儿吧,在NDT圈子里太常见了。

说实话,传统射线检测(RT)在很多场景已经力不从心。尤其是厚壁焊缝、不锈钢、异种钢——你懂的,那些让评片员眼角抽筋的活儿。但相控阵(PAUT)一上场,局面立马不同。不是因为它能代替所有方法,而是它提供了一种可记录的、多角度的声束扫描,就像把单探头换成一整队训练有素的“声波特种兵”。而且啊,结合TOFD(衍射时差法),检出率和定量精度都往上蹿一大截。

超声相控阵探头多晶片阵列与声束偏转示意图
超声相控阵探头多晶片阵列与声束偏转示意图

从“听”缺陷到“看”缺陷的跨越

我记得2018年在一个海上风电导管架项目上,第一次见全聚焦法(TFM)成像。当时屏幕上那个未熔合的3D形态纤毫毕现,真的,那一瞬间起了鸡皮疙瘩。这种感觉就像用老式CRT电视突然换成4K曲面屏——以前是猜,现在是确认。当然,TFM对硬件算力要求高,现场用得少,但PAUT的扇形扫查(S-Scan)已经够用了。不过话说回来,参数调不对的话,屏幕上照样能给你整出一堆“幽灵信号”。所以,别看设备越来越傻瓜,人的经验依然是最难替代的传感器。

问:相控阵比常规超声(UT)到底贵多少?值得换吗?

答:单台仪器价格可能是UT的3~5倍,探头也贵。但算总账的话——省下的拍片时间、评片工时、返修成本,还有避免停工损失,通常半年到一年就回本。特别是需要爬高上低的大型球罐,你少拍一张片子就省下半天脚手架搭设,这笔钱老板算得比我精。而且数据是数字化的,五年后还能调出来复验,纸片子早发黄了。值不值?当然值。

2025年了,还在纠结相控阵的认证?

前阵子参加一个行业闭门会,有人抛了个尖锐的问题:PAUT的数据可靠性到底够不够格替代射线?欧盟其实早就在承压设备指令里松了口,ASME第V卷也给了详细路径。国内呢?——NB/T 47013标准修订版已经明确纳入了PAUT和TOFD,只不过落地到各特检院和企业,还有个认知惯性。我见过最离谱的情况:某业主非要同时做RT和PAUT,双份钱,双份工期,理由是“保险”。哎,这种过度检测除了养活仪器商,对质量提升半点用没有。检测不是越多越好,是越准越好。对不对?

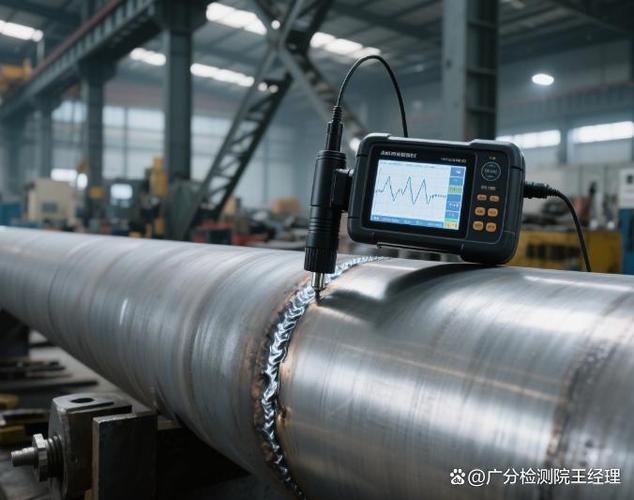

管道环焊缝PAUT现场检测操作与扇形扫查图像
管道环焊缝PAUT现场检测操作与扇形扫查图像

问:PAUT能检所有材料吗?比如奥氏体不锈钢焊缝?

答:这就是它的阿喀琉斯之踵了。奥氏体焊缝晶粒粗大,声束散射严重,常规PAUT一样抓瞎。这时候需要特殊的纵波斜探头或者双晶阵列探头,配合特定的激发序列。好消息是,这两年几家大厂推出了针对粗晶材料的专用探头和算法,信噪比提升明显。但还是那句话——拿标准试块校准,别轻易拿产品当试验品。我们在炼化厂加氢反应器上试过一套方案,效果不错,但调试花了整整一天半。

未来的检测:干掉耦合剂?

未来的检测:干掉耦合剂?
未来的检测:干掉耦合剂?

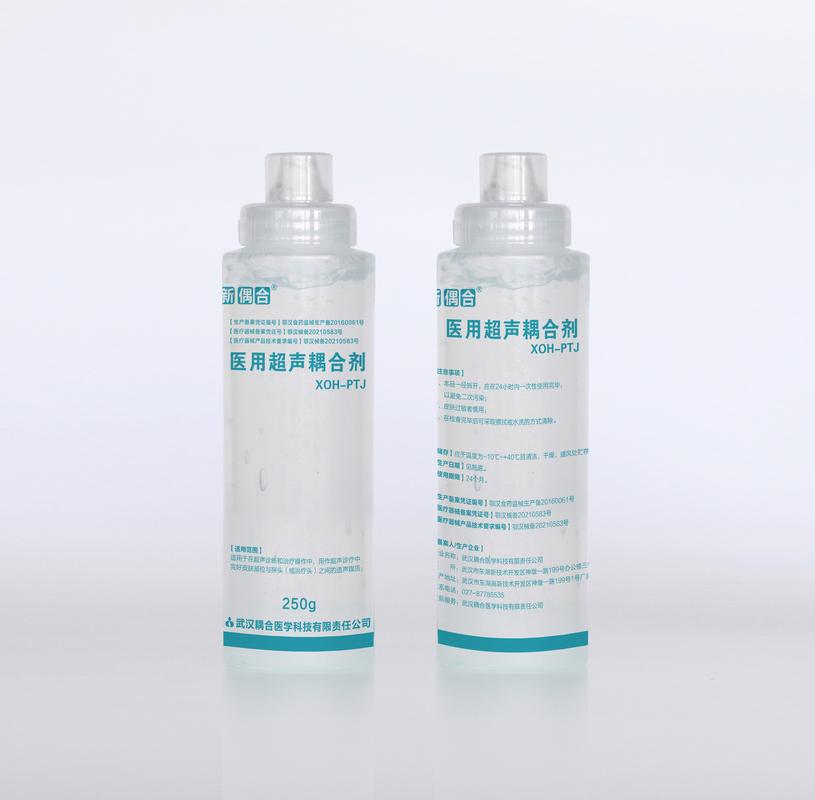

说到耦合,真的想吐槽——冬天现场零下十度,耦合剂冻得跟果冻似的,涂上去瞬间结冰。这时候总想,要是能隔空检测就好了。其实电磁超声(EMAT)和空气耦合超声早就有,但灵敏度实在拉胯。真正让我兴奋的是激光超声,非接触,远程,适合高温在线监测。去年某核电站在主泵壳体上布了激光超声阵列,实时看疲劳裂纹扩展……虽然代价高昂,但那是另外的故事了。回到现实,大部分工厂要的不是黑科技,是稳定、皮实、易用的设备。所以,选NDT方法,永远是适用性比先进性重要。

写到这里忽然想起来,十年前我入行时,师傅递给我一支直探头,说:“小子,先学会听响儿。”现在呢,年轻工程师对着触摸屏划来划去,波形图五彩斑斓。技术变了,但内核没变——人的判断、责任心、对工艺的理解,才是缺陷能否被准确捕获的终极防线。对吧?
