执行机构选型避坑指南:从扭矩到防护的实战复盘

上次去一家化工厂,紧急切断阀的执行机构在试车时纹丝不动——拆开一看,齿轮箱崩了。扭矩选小了,加上管道应力没释放,直接卡死。那台阀门加执行器,采购成本三十多万。因为一个参数,差点酿成事故。

说实话,这种事儿我不是第一次见。很多同行选型的时候,要么凭感觉,要么照搬样本,完全忽略现场那些不起眼的变量。结果呢?调试手忙脚乱,运行后频繁维护。⚠️ 选执行机构,真不是比谁的价格低,也不是看谁家参数漂亮。它是一场和工况细节的死磕。

扭矩计算:千万别迷信样本上的数字

样本上标的“额定扭矩”,是实验室理想工况下的数据。到了现场,介质粘度、温度、管道残余应力、阀门本身的摩擦系数,全都会让实际所需扭矩飙升。我见过最离谱的案例:一台气动执行机构,样本扭矩150Nm,实际运行要达到200Nm以上,才勉强推开阀门。为什么?因为介质里有固体颗粒,阀芯和阀座间阻力大了不止一点。

所以,选型时一定要留足 扭矩余量 。常规工况,至少1.3倍安全系数;遇到高温、高粘、颗粒介质,直接拉到1.5倍,甚至2倍。别心疼那一点成本,总比临时更换整套机构强。

问:样本扭矩值难道不是已经包含了安全余量吗?为什么还需要自己算?

答:样本上的额定扭矩,通常指执行机构能输出的最大持续力矩,但不会告诉你阀门实际需要多少。阀门制造商提供的最小驱动扭矩,也是在新出厂、无负载的条件下的理论值。现场使用时间一长,锈蚀、介质结垢、密封老化,扭矩会显著上升。余量就是给自己留的退路。

执行机构扭矩曲线与死区示意图
执行机构扭矩曲线与死区示意图

控制精度与响应速度的博弈

控制精度与响应速度的博弈
控制精度与响应速度的博弈

搞自动化的都清楚,定位器加得好,精度能上一个台阶。但很多人不知道,气动执行机构加了智能定位器,死区确实能压到0.5%以下,可响应速度未必跟得上。尤其是长行程的执行器,气路管径、容积对速度影响巨大。❌ 一昧追求高精度,忽略了系统响应,调节回路就容易震荡。

问:那到底是选电动还是气动?响应速度怎么平衡?

答:这得看工艺要求。如果需要快速全开全关,气动执行器响应更快;但要精准定位,电动伺服电机有天然优势。现在也有电液执行机构,结合了液压的大推力和电控的精准,用在关键调压站。不过成本高。归根结底,没有最好的,只有最适合工况的配置。

环境适应性:被忽视的头号杀手

有些执行机构,参数漂亮,价格也合适,装上去三个月就锈蚀、进水,电路板烧了。一看防护等级——IP54。😡 在潮湿、多尘的车间,或者露天安装,IP65是底线。如果现场有腐蚀性气体,比如硫化氢,那连外壳材质都得换成316不锈钢,密封件用氟橡胶。否则,等着频繁更换吧。

还有防爆要求。我遇到过一次,在氢气压缩区域,有厂家用了一台普通型电动执行器,还好试车前被安全检查拦下,不然就是大事故。涉及可燃气体或粉尘,必须严格按危险区域划分选择对应防爆等级,例如Ex d IIB T4。这是红线,不能碰。

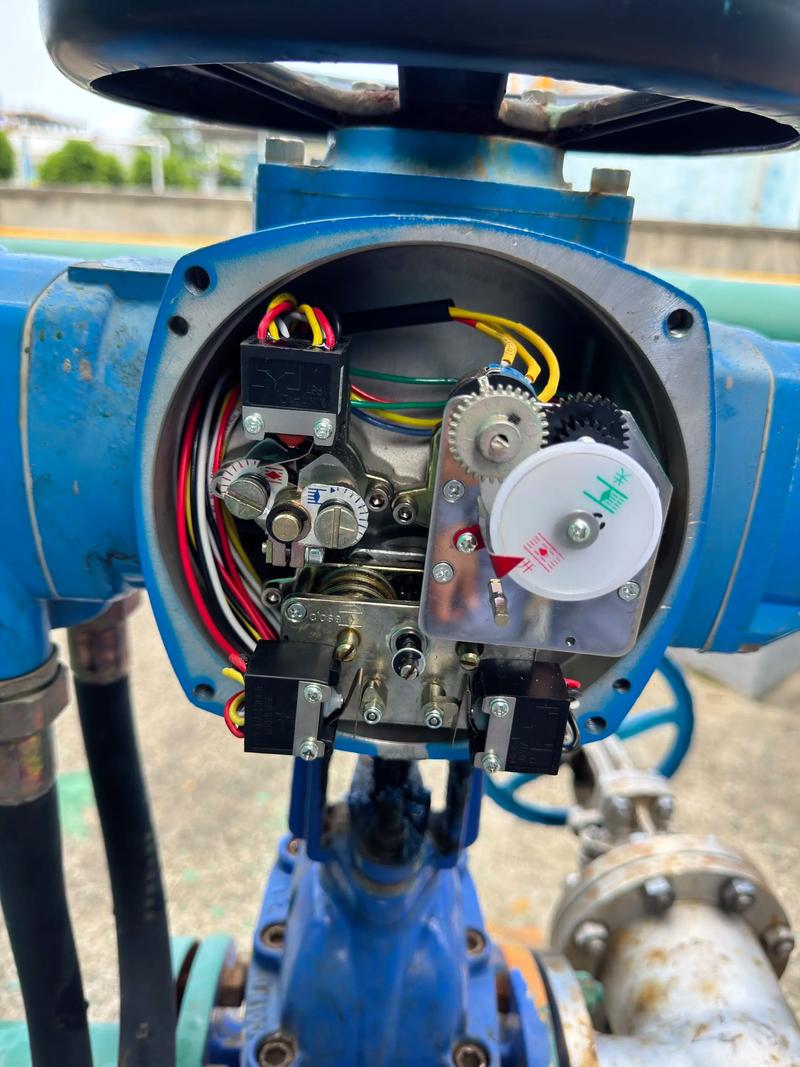

腐蚀环境下电动执行器密封失效案例
腐蚀环境下电动执行器密封失效案例

问:防爆等级的字母数字凑齐,是不是就万无一失了?

答:不够。还得看温度组别和气体组别是否匹配现场存在的危险物质。比如氢气需要IIC,乙炔则可能要求更高。另外,防爆执行机构安装时电缆引入装置也必须用防爆格兰头,并正确接地。细节多着呢,任何一个疏忽都会让防爆失效。

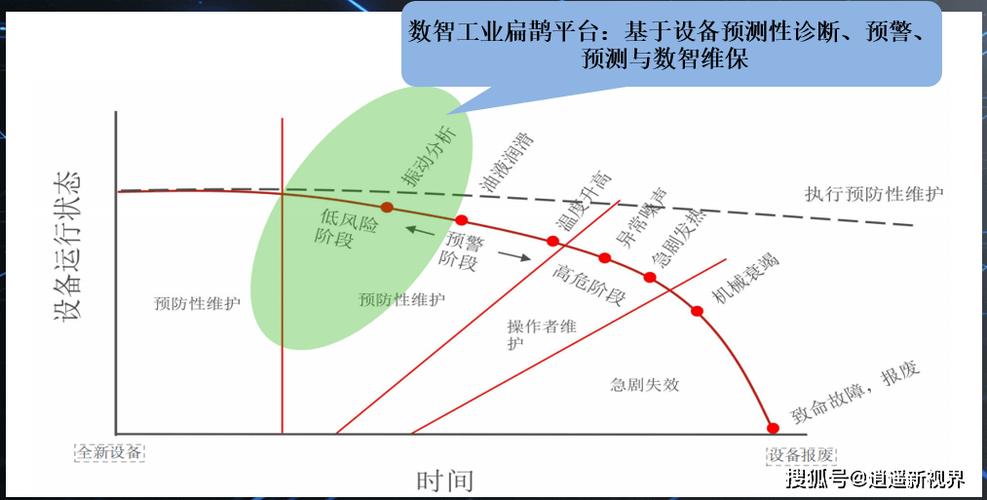

智能化的趋势:预见性维护不再是噱头

智能化的趋势:预见性维护不再是噱头
智能化的趋势:预见性维护不再是噱头

最近几年,工业物联网铺开,执行机构也开始带传感器、带通讯了。以前出故障,全靠人工巡检;现在,阀位反馈、扭矩趋势、动作次数、润滑脂状态,都能实时传回中控。我参与过一个智慧水务项目,电动执行器自带的震动传感器,提前两周预警了轴承磨损——避免了一次爆管停水。说实话,这种功能,刚开始厂家推销时我也觉得是噱头,但实际用下来,省下的维护和停产损失,远高过那点差价。

不过,上智能要谨慎。现场网络环境、协议兼容性、数据安全,都得提前规划好。别一窝蜂上,最后数据孤岛,反而鸡肋。

选型这条路,坑不少。扭矩、精度、环境,哪一个没考虑到,最后都是成本黑洞。下次再拿到一沓选型表,别只盯着价格和交货期。那些看不见的细节,才是决定设备能否安稳运行十年的关键。
