干了十几年表面处理，最怕客户上来就说“我要电镀，亮的那种”。每次听到这种话，心里就一咯噔——又一个被业余销售忽悠瘸了的。亮？镜面亮还是哑光亮？水镀还是真空镀？基材是塑料还是金属？耐盐雾要多少小时？一问三不知。
说实话，电镀这行，坑太多。不是老师傅故意挖坑，是这中间变量多到离谱。
镀层底下那点事儿：前处理才是灵魂
很多人以为电镀就是把零件往药水里一扔，通上电就完事儿。错！大错特错。真要这么简单，我早改行卖烤红薯了。前处理搞不好，后面镀金都没用。除油、酸洗、活化，一步不能省。特别是压铸铝件，那毛孔里藏的脱模剂，啧啧，不喷砂或碱蚀到掉层皮，镀层起泡脱落那是分分钟的事。
去年有个客户拿了一批6061铝合金来镀化学镍，死活不肯做喷砂，说怕打坏表面。结果呢？镀出来全是麻点，退货重做，成本翻倍。后来他学乖了，乖乖听我的，先喷120目白刚玉，再镀，那效果——平滑得能当镜子照。他打电话来道谢，语气跟中了彩票似的。
💡小贴士：如果基材是锌合金，千万别用强酸除油，一泡一个坑。得用弱碱性的专用除油剂，40度左右，超声波伺候。
水镀 vs 真空镀，别再傻傻分不清
这俩根本不是一个物种。水镀（水电镀）是传统的电化学沉积，工件泡在电解液里，挂上阴极，金属离子在表面沉积。镀层种类多：镀锌、镀镍、镀铬、镀铜、镀金……你想得到的金属几乎都能镀。附着力和耐磨性好，适合功能性要求高的件，比如汽车零件、紧固件。

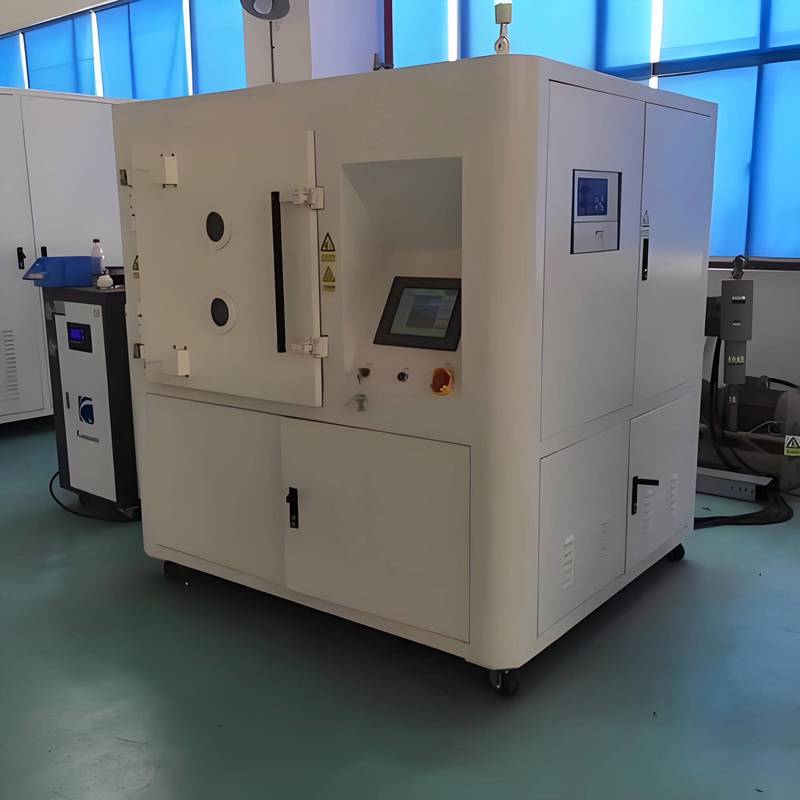

真空镀（PVD）是物理气相沉积，在高真空环境下，把靶材蒸发成原子或离子，直接轰到工件表面。镀层薄，通常就几个微米，但颜色丰富，能做出枪色、玫瑰金、炫彩。塑料件、装饰件用得多。不过真空镀的镀层是“浮”在表面的，遇到硬物一刮就是一道痕。我有次把一个真空镀的把手用刀片划了一下，底下塑料色都露出来了，客户当场脸黑。
问：那塑料件想要耐磨又好看，怎么办？
答：先水镀一层厚铜打底，再真空镀做颜色。这叫复合镀，成本高，但效果拔群。很多高端卫浴件就是这么干的。
❗一个常见的坑：有人把“水镀”误解成一定在水里镀，其实不是，电解液不一定是水基，有无水镀呢，比如离子液体电镀，不过那玩意儿太贵，一般工业用不起。
镀锌、镀镍、镀铬……到底怎么选？
哎，这得写本书。简单粗暴点说吧：

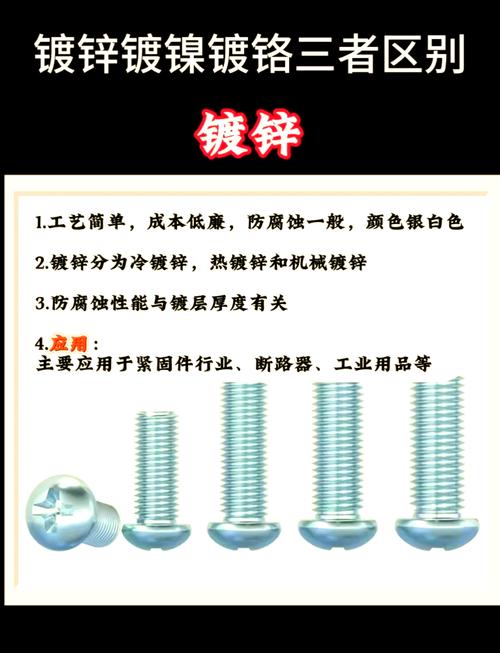

- 镀锌：便宜，防锈为主。螺丝、钢管常用。分白锌、彩锌、黑锌。白锌不耐久，彩锌含六价铬，现在欧盟禁了，得用三价铬钝化。黑锌好看，但盐雾时间短。
- 镀镍：装饰+防护。亮镍做光亮层，暗镍做底层。化学镍是另类——不用电，靠自催化反应沉积镍磷合金，硬度高，耐腐蚀，适合精密件。就是成本比电镀镍高不少。
- 镀铬：硬铬跟装饰铬完全两码事。硬铬直接镀在钢铁上，硬度HV800以上，耐磨，液压杆上常见。装饰铬是镀在镍层上的，就零点几个微米，就是为那个冷蓝白光。
问：为什么有的镀铬件越用越亮，有的却发黄？
答：发黄的是因为镍层钝化了。要么镍层太薄，要么铬层有微裂纹，空气进去把镍氧化了。装饰铬的秘诀——镍层至少要8微米以上，铬层0.25微米左右。太厚了铬层会崩。
✅我的习惯：户外件一律指定镀锌+三价铬钝化，或者热浸锌。别省那点钱，否则一年后锈得你怀疑人生。
环保紧箍咒下，电镀还能怎么玩？
这几年环保查得严，多少电镀厂关了。原来用氰化镀铜镀锌的，现在基本都得转无氰工艺。无氰碱性镀锌还算成熟，但无氰镀铜一直是个痛点——镀层结合力就是比不上氰化物。我们试过焦磷酸盐镀铜，前处理稍微不到位就掉皮。最后妥协，搞了个预镀化学镍再镀铜的工艺，成本上去20%，但胜在稳定。
三价铬钝化也很折腾。颜色没六价铬漂亮，盐雾试验还容易长白锈。加封闭剂能改善，但成本又上一层。欧盟的REACH法规越来越变态，前段时间把三氧化铬列入授权清单，意思就是镀铬也得找替代方案了。据说有企业搞出三价铬镀铬，颜色能做到跟六价铬差不多，但稳定性还差点意思。我们还在观望。
说实话，环保压力逼着行业进步，但步子太大，容易扯着蛋。一些小厂直接不干了，剩下的都往功能性、高端装饰方向转型。比如电镀金刚线锯、电镀精密模具，利润高，但技术门槛也高，不是谁都能玩的。
一句话：这行当，越来越是“知识密集型”了，光会调槽液已经不够，还得懂化学、机械、电气，甚至法律。累？谁说不累。但看着一个毛坯件经过几十道工序变得锃亮耐磨，那种成就感……值了。
免责声明：文章内容来自互联网，本站仅作为分享，不对其真实性负责，如有侵权等情况，请与本站联系删除。
转载请注明出处：电镀行业十年老兵的真心话：别再被“水镀”和“真空镀”搞晕了 https://www.dachanpin.com/a/tg/66799.html
