工业现场总线踩坑录:从断线到实时风暴,一个老兵的十年选型血泪史

那天下午三点,车间里突然安静了。然后骂声四起。我蹲在电气柜后面,汗水顺着安全帽带子往下淌,手里攥着万用表——Profibus DP网络又闪断。终端电阻拨码开关被震动得松了,就这一个小塑料片,让整条产线瘫了四十分钟。老板在旁边脸都绿了。我气得差点把手册撕了。说实话,这种破事,搞过现场总线的人谁没碰过?

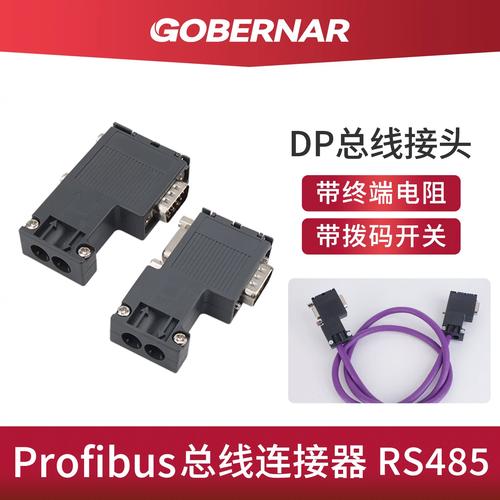

PROFIBUS DP接头拆卸检查震动松动
PROFIBUS DP接头拆卸检查震动松动

那些年我们一起追的RS485

Modbus RTU一用就是好多年。简单,两根线,A/B一接,程序里地址一填,跑起来了。新手都能上手。但那个波特率最高也就115200,节点一多轮询轮死你。更恶心的是接地——我吃过亏,一条长线没处理好共模干扰,数据乱跳,查线查到怀疑人生。后来学乖了,终端电阻焊死,信号地单点接,电缆必须屏蔽双绞。可就算这样,Modbus也就在几十个节点、百米以内混混。大了就完蛋。

于是我拥抱了Profibus。西门子血统,最大12Mbps,DP-V0/V1/V2,等时模式,说实话硬件层还是RS485,但协议层强太多。可组态软件Step7里那个GSD文件配置,简直反人类——有一次我导错了一个从站的GSD,全网掉线,PLC直接STOP。三个小时找不到原因。后来发现是版本号不对。想骂人。

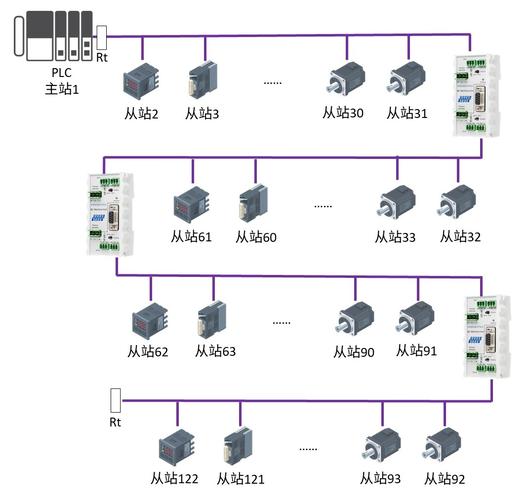

工业现场PROFIBUS_DP网络拓扑接线示意
工业现场PROFIBUS_DP网络拓扑接线示意

工业以太网是银弹吗?

上以太网!喊了好几年。Profinet、EtherCAT、EtherNet/IP、Powerlink… 群雄混战。我第一个项目用Profinet,因为西门子PLC无缝集成。网线一插,拓扑随便搞?天真了。交换机不买IRT的试试?实时性立马崩给你看。等时同步模式下,抖动必须小于1微秒,普通交换机压根没戏。后来换了西门子自家的SCALANCE X,带IRT,贵的肉疼,但确实稳了。不过话说回来,Profinet配置比Profibus舒服多了,名字一分配,自动寻址,GSDML文件也好找。

可当我第一次玩EtherCAT的时候,才发现什么叫真正的硬实时暴爽。从站芯片ESC直接处理帧,数据在链路层就掏走了,500微秒周期跑16个伺服轴,同步误差纳秒级。配置麻烦吗?XML文件写到手软,但一套调试工具下来,爽。当然,EtherCAT主站必须用带专用MAC的硬件,或者实时内核,别想用笔记本凑合。我至今记得用TWINCAT在普通PC上跑,结果系统蓝了三次,最后发现是网卡驱动冲突。气乐了。

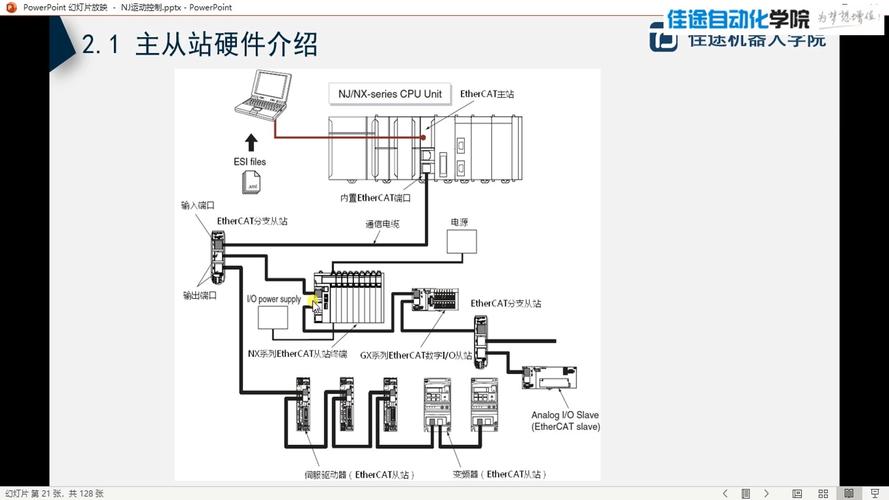

EtherCAT主站配置界面扫描从站拓扑
EtherCAT主站配置界面扫描从站拓扑

一问一答:选型真实困境

一问一答:选型真实困境
一问一答:选型真实困境

问: 我现在一个小型设备,十几个传感器几个轴,用Modbus还是直接上EtherCAT?
答: 别冲动。Modbus TCP可以考虑,因为网线方便。如果实时性要求不高(循环周期10ms以上),Modbus TCP成本低到你笑。加个一百块的交换机就行。如果轴数超过三个且需要插补,那必须EtherCAT或Profinet IRT,不然同步不了。我做过对比,三个轴以上用Modbus TCP做位置控制,轨迹乱得没法看。✅ 推荐:简单IO用Modbus,多轴运动用EtherCAT。

问: 为什么我的Profinet网络间歇性丢包?
答: 检查交换机和线缆!Profinet丢包八成是网线弯折或交换机缓存溢出。有一次我把机器人网线跟动力线穿一个槽,变频器一启动,直接断网。后来加了金属隔离,换了工业网线,世界清净了。还有,别用管理型交换机乱配VLAN,IRAS(工业实时自动化系统)会哭的。❗ 记住:线缆必须先排查。

再说一个坑。有一次用EtherNet/IP,罗克韦尔的PLC跟第三方视觉相机通讯,各类EDS文件冲突,搞了两天最后发现是固件版本兼容性表没看。我拿着那本四百页的手册,苦笑。选型啊,真的不是看几个参数就能拍板的。

未来的风往哪吹

TSN(时间敏感网络)吵了几年了。标准还在打架,但OPC UA over TSN已经冒头。说实话,我看好未来能统一掉一部分实时以太网,但起码还得五年。现在?你还是踏踏实实焊好你的DP接头终端电阻,把网线水晶头压紧了。工业现场,没那么多花哨——稳定压倒一切。

最近在调试一个基于5G的远程IO,延迟居然做到10毫秒以内了,惊喜!不过丢包率还要优化。或许以后真能无线取代一部分总线,但现在?该拉的线一米都省不了。我看了眼车间里新上的那条线,一百二十个EtherCAT从站,灯闪得依旧迷人。

写到这里,手机响了,又是车间电话。得,哪个站又犯病了。挂笔,拿上工具包。
