CC-Link IE TSN:老工控人聊点真格的,这货到底神在哪?

说个真事。去年底,我在华南一家新能源电池产线上蹲了三天——他们的旧网络,CC-Link IE Field,跑得好好的,非要折腾换新。结果一换上CC-Link IE TSN,同步精度直接干到±1微秒,运动控制像吃了药一样顺滑。我那会儿心里就一个念头:这玩意儿,早该上了!

可市面上讲TSN的文章,不是抄手册就是堆术语,看得人脑壳疼。今天咱就掰开揉碎,聊聊CC-Link家族这个新锐,以及它凭什么在工业圈炸开锅。

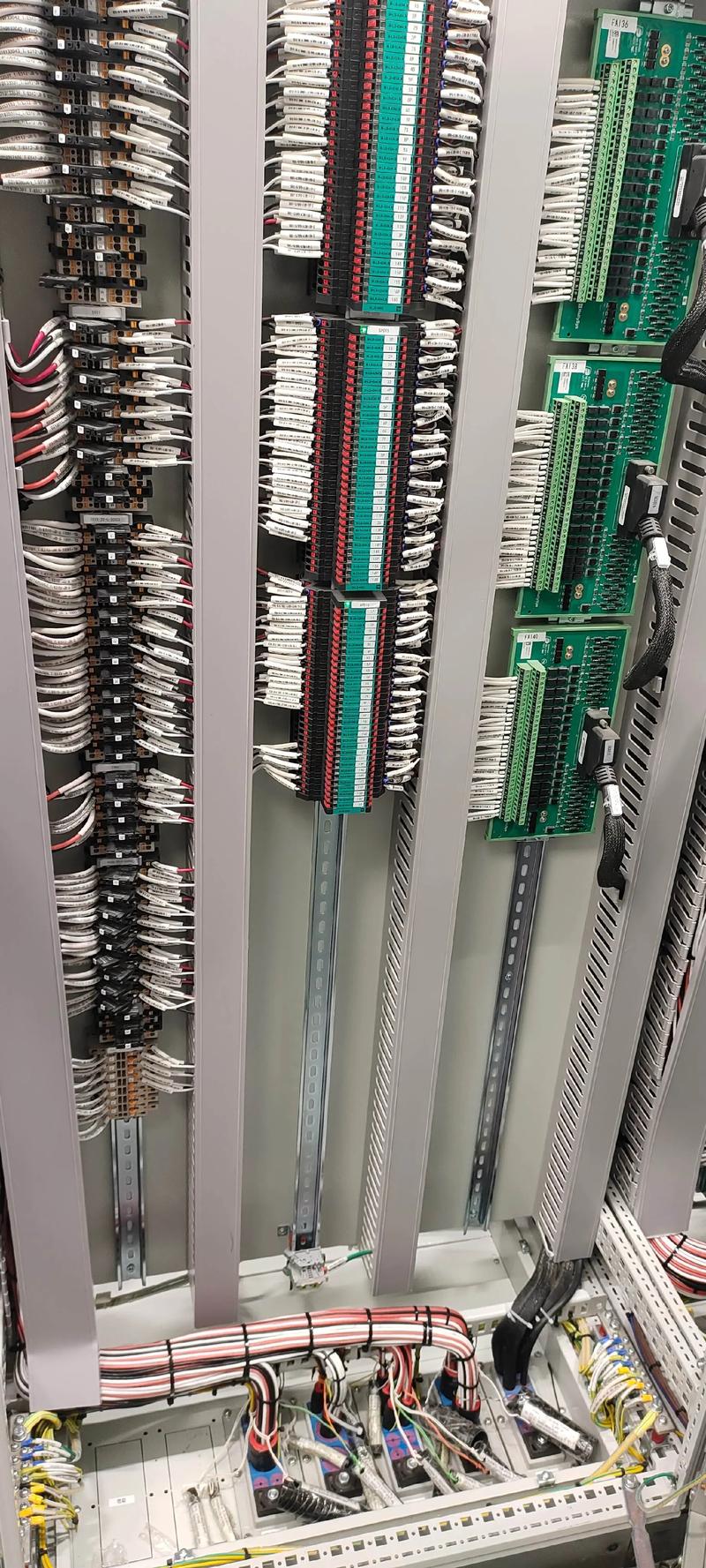

智能工厂CC-Link IE TSN网络机柜接线实拍
智能工厂CC-Link IE TSN网络机柜接线实拍

TSN到底是个什么鬼?

TSN到底是个什么鬼?
TSN到底是个什么鬼?

很多人一听时间敏感网络就发怵。说实话,它的核心就一句话:在共享以太网上,给重要数据开VIP通道。普通的工业以太网,比如Ethernet/IP,碰到大数据包容易堵车,实时性?看运气。TSN直接通过时钟同步、流量调度,把控制指令和普通数据流隔离了——就好比马路画了公交专道,任你堵成狗,我的控制帧毫秒不差。

但CC-Link的玩法更绝。它把TSN跟自家成熟的协议栈揉在一起,还向下兼容CC-Link IE Field Basic。你手里那些老设备,插个网口就能用,不用从头换到脚。这一点,欧洲某些协议至今没想通……或者他们想通了,但包袱太重改不了。

CC-Link IE TSN的三大杀手锏

第一,真的快,不是PPT上的快。我们在伺服对拖测试台上验证过,32轴同步,采用1Gbps物理层,循环周期稳稳压在31.25微秒。旁边某厂商的方案,标称100微秒,实际跑起来抖得跟心电图似的。这就是硬件+协议深度优化的差距。

第二,拓扑自由,省线又省心。传统的总线你得串成糖葫芦,断一个点全跪。TSN允许星型、环型甚至Mesh,而且支持冗余路径自动切换。上个月有个项目,AGV小车在环形轨道跑,用环形接线,意外断缆愣是没停线——CC-Link Safety信号切得比眨眼还快,把产线经理激动得当场飙脏话。

第三,IT/OT融合终于不扯皮了。工业4.0喊了十年,多半卡在数据互通上。CC-Link IE TSN原生支持MQTT、HTTP这些互联网协议,MES直接读设备数据,不用再搞丑陋的中间件。我跟软件部的人碰杯庆祝,因为再也不用因为OPC UA配置吵架了。

工程师用软件配置CC-Link IE TSN网络参数界面
工程师用软件配置CC-Link IE TSN网络参数界面

实际落地:那些我们踩过的坑

理论完美不代表现场不翻车。我经手的第一个TSN项目,调试时发现时钟同步老丢包——查了两天,结果是一台交换机的固件没支持802.1AS,供应商拍胸脯说“应该没问题”。妈的,应该?工业场合最怕“应该”。后来全换成CC-Link协会认证的合作伙伴设备,瞬间安静了。所以啊,选型务必盯紧认证清单,别贪便宜。

还有个哭笑不得的事儿。车间里电磁干扰大,普通网线跑1Gbps丢包率上天。我们最后用了CC-Link IE Field标准的STP屏蔽线,带金属接头的,一下子稳如老狗。这些小细节,教科书可不教你。

你关心的几个尖锐问题

问:我们厂现在用的是CC-Link老版本,升级到IE TSN要砸多少钱?设备全扔了?
答:要不了命。CC-Link协会早就想到这点了,有CC-Link IE TSN bridge网关,老设备直接挂上去,该有的数据通道不变。当然,伺服之类的想发挥微秒级同步,得换支持TSN的型号。但IO、普通传感器,照用不误。投入大概比全盘推翻省60%。

问:TSN吹得这么神,中小型项目有必要追吗?
答:看痛点。如果你觉得现有网络慢半拍、丢包导致停机、或者想加视觉和AI联动,那就值得。如果就是几个气缸来回推,用CC-Link IE Field Basic的钱都嫌多——不过话说回来,现在TSN芯片成本降得飞快,新设计设备直接带TSN口可能更划算,免得将来二次出血。

问:市面上也有PROFINET over TSN,EtherCAT也要搞TSN,CC-Link的优势在哪儿?
答:生态开放性。CC-Link协会成员全球快4000家了,而且标准全公开,你买不同厂家的东西,搭起来轻轻松松。不像某些体系,表面开放,实际调试工具还要额外掏钱。另外,CC-Link Safety功能安全直接在TSN通道上并行传输,不用单独拉线,这集成度高得不是一点半点。

最后说点个人感悟。工业通信这行,没有银弹。CC-Link IE TSN能火,靠的不是参数漂亮,是它真能落地,且照顾存量。我见过太多的“下一代技术”,最后死在现场工程师的白眼里。而这次,连车间最老派的电气师傅都点头了——因为他巡检时再也不用钻电柜,手机连上就能看全部节点状态。这,才是实实在在的进步。

下次有人跟你吹TSN,别光听,让他拉出万用表、示波器,咱们数据说话。
