测量系统分析(MSA):别让量具毁了你的质量数据

上个月去一家精密加工厂,车间主任老李一脸郁闷地给我看一组数据。他指着CMM报告说:“你看,同一个轴径,检测员A和B测出来的值能差0.002mm,换了三坐标测量机测又是另一个数……这活没法干了。”我一看,典型的问题啊——不是零件变差了,是测量系统在“耍流氓”。

MSA不是什么高大上的东西,它就是块照妖镜

很多人一听到“测量系统分析”这几个字就觉得头大,觉得是质量部那帮人搞的玄学。其实说白了,MSA就是检查你的量具、操作员、测量方法到底靠不靠谱的一套方法。你拿卡尺量一个标准块,反复量十次,数值上下乱跳,那这台卡尺就值得怀疑。对不对?但工厂里真正肯花时间做这个的,少得可怜。

我见过最离谱的——一个做医疗器械的厂子,用千分尺测铝管壁厚,GR&R做到85%!搞质量的妹子都快哭了,研发经理还在那儿拍桌子:“明明就是供应商送的材料有问题!” 后来逼着做MSA,发现是那台老旧的千分尺测力弹簧松了,不同人一拧,数值能偏0.01mm。换了把新的,GR&R直接降到12%。所以啊,别先把矛头对准别人,先看看自己手里的家伙事儿灵不灵。

测量系统分析 量具 R&R 案例 车间
测量系统分析 量具 R&R 案例 车间

GR&R那点事,数字背后全是人性

GR&R那点事,数字背后全是人性
GR&R那点事,数字背后全是人性

说到GR&R,不少人是真怕。怕做出来的数据太难看。我认识一个资深质量工程师,每次做GR&R之前,都要挑“状态最好”的操作员,用“刚校准过”的量具,甚至偷偷选“比较容易测”的样品。这么搞,GR&R当然漂亮——20%以下,皆大欢喜。可一到量产,全露馅。这不是自欺欺人么?

GR&R到底多少才算合格? ⚠️ 教科书上写的是10%以下优秀,30%以上不可接受。但那是理想状态。很多高精度的3C电子零部件,客户直接要求GR&R<10%,甚至<5%。你说难不难?不过话说回来,如果你做的是一般公差很大的钣金件,30%真的够用。关键是厘清自己的过程能力相匹配的程度。不是越严越好,那叫浪费——对吧。

问:我们公司的小件测量都是用影像仪,3个班次的人轮着用,怎么做MSA最省事?

答:影像仪这类非接触设备,最怕的就是对焦不一致。建议做交叉式GR&R(Crossed GR&R),选10个零件,3个操作员,每人测2次。重点是:一定要把“取放零件”这个动作纳入重复性评估。很多厂子为了图快,让操作员只负责按测量键,那测出来的重复性当然是神仙数据,没意义。💡 如果零件太小,还要考虑夹具的重复定位误差,可以先用一个精密球做预试验。

做MSA的五大坑,你踩过几个?

第一坑,样品选得不具代表性。挑的全是公差中值的“乖宝宝”,量不出任何争议。✅ 正确做法:必须覆盖整个公差带,甚至包含超出上下限的零件,否则算出来的GR&R百分比是失真的。

第二坑,忽略操作员与量具的交互作用。有的操作员手重,用卡尺时总是压得比较紧,你如果只分析重复性而没考虑再现性,等于闭了一只眼。

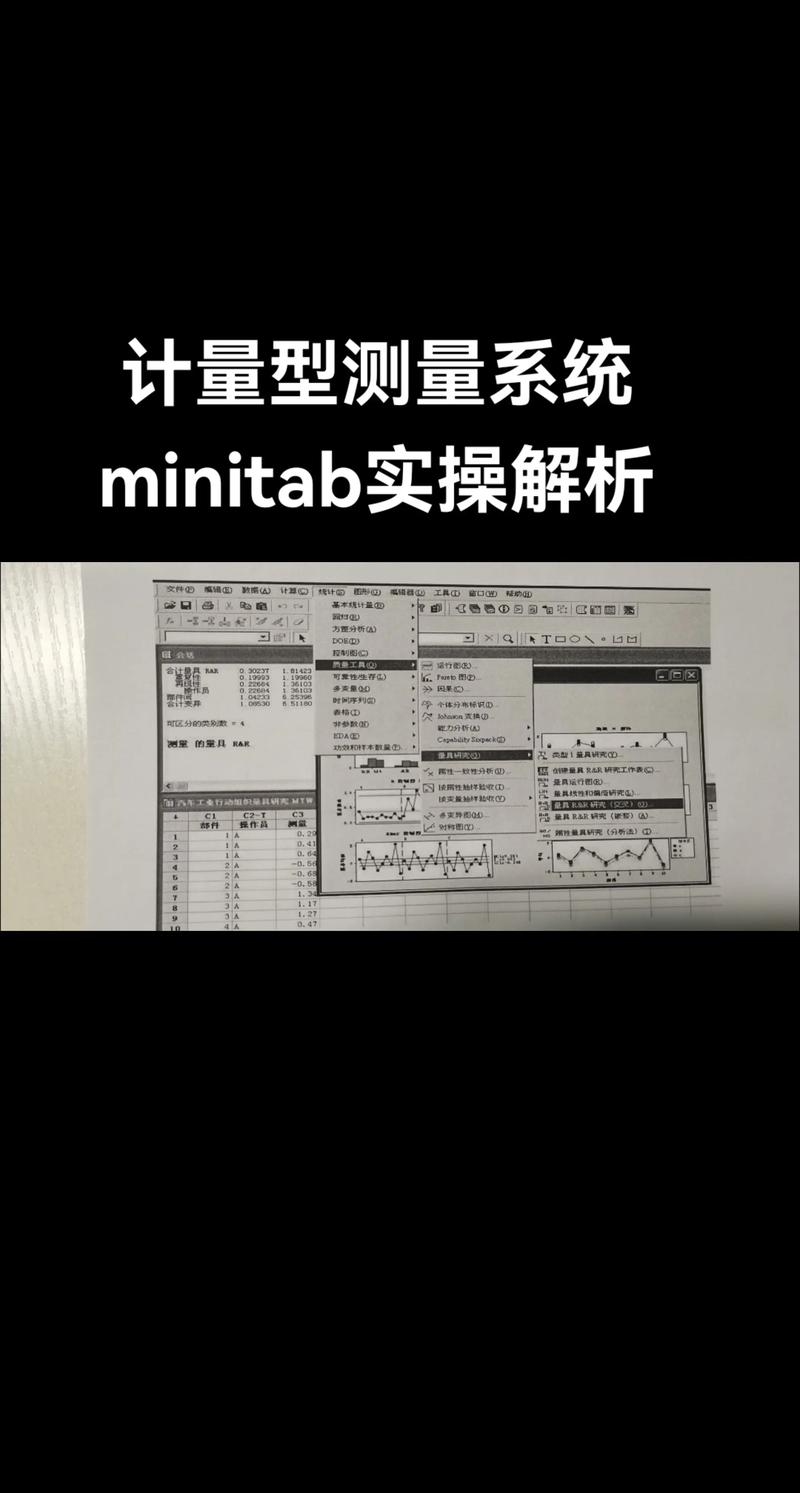

第三坑,迷信软件,不看图形。🔥 很多人把数据往Minitab里一丢,看到%GR&R过关就万事大吉。其实那些残差图、按操作员分组的均值连线条,藏着多少猫腻?均值连线的交叉,能告诉你量具的分辨力够不够。图形才是最诚实的。

测量系统分析 Minitab GR&R 图形分析
测量系统分析 Minitab GR&R 图形分析

第四坑,只做一次就算完事。工艺变了、量具修过、换了新人,MSA都得重做。它是个动态的东西,不是一劳永逸的证书。

第五坑,也是最要命的——为了做MSA而做MSA。管理层突击检查,赶紧补一份报告凑数,然后锁进文件柜吃灰。这不叫体系,这叫演戏。

问:我们公司刚导入SPC,客户审核时被挑战说MSA没做全,能不能只做重复性和再现性,不做线性和偏倚?

答:通常,客户要求的是“测量系统分析”,默认包含偏倚、线性、稳定性、重复性、再现性。但如果你的量具都在量程内关键点做过校准,且历史数据显示没有明显的线性漂移,偏倚和线性可以适当放宽。❗ 不过注意,如果量具使用了很长一段时间没校准,或者测量值经常在量程两端,那线性和偏倚必须查。另外,稳定性(极差图或均值图)其实很容易做,每天用一个标准件测一次,连做20天,画个控制图就行。都做齐了,审核老师没话说。💯

最后想说,别把MSA看成负担。它就是个帮你省钱的工具。去年有个冲压厂,因为模具尺寸老是不稳,准备花几百万买新模具,结果做了一次详细的MSA,发现是车间里的花岗岩平板本身平面度就有问题,所有高度尺都测歪了。修复平板只花了两万。这个故事告诉我们:当你看不清真相的时候,先擦亮自己的眼镜。
