工业仪表实战：从选型到运维的避坑指南

前几天去现场，差点被一块压力表搞崩溃。

事情是这样的：一个反应釜的压力监测突然失灵，DCS上显示数值像心电图一样乱跳。我们几个工程师围着设备转了俩小时，查接线、查供电、查干扰——最后你猜怎么着？仪表选型时膜片材质没选对，介质里含的微量氟化氢把膜片腐蚀穿了！

这坑踩得… 几百块的仪表，停产损失几十万。所以今天想跟你聊聊工业仪表那些事儿，不提虚的理论，全是真金白银换来的经验。

选型时别当“参数党”

好多工程师——尤其刚入行的——选仪表就看量程、精度、输出信号。参数表背得滚瓜烂熟。说实话，参数靠谱吗？有些厂家连温度补偿都是虚标的。有一回我拿两个不同品牌的压力变送器测同一个点，一个漂到姥姥家了，另一个稳如老狗。拆开一看，充油工艺和隔离膜片材料差远了。

所以，选压力变送器，除了量程，必须盯着膜片材质：测氢氟酸？哈氏合金C-276走起。测海水？钽膜片，虽然贵但值。还有过程接口，别小看那个小小的O形圈，三氯甲烷能让它膨胀得像泡大的木耳。

流量计更是重灾区。电磁流量计衬里选PTFE还是PFA？电极选316L还是铂铱？有次测高纯水，用了普通电极，输出愣是跳动，换了钽电极立刻消停。⚠️ 这些细节，参数表不会告诉你，全靠经验——或者踩过的坑。

问：为什么同量程仪表价格能差十倍？
答：举个电磁流量计的例子。低价货可能用铝漆包线线圈，高温下磁路性能衰减；高档货用无氧铜，激磁稳定。转换器差别更大，抗干扰算法、空管检测、小信号切除，都是成本。还有防爆等级，本安和隔爆就差一截。更别说那些认证，SIL2/3的证书都是真金白银烧出来的。所以啊，买仪表千万别只看报价单，把技术协议抠细了比，才对得起老板的钱包。

校准周期？别被规程框死

仪表校准，多数人觉得按规程走就行。一年一次？两年一次？你真按那个来，要么过度维护浪费钱，要么仪表格子早飘了你还傻乎乎用。我有回巡检发现一个温度变送器，明明在室温下，输出对应-5℃，查记录，上次校准才过了三个月。拆开一看，冷端补偿电阻被鼠咬过，忽好忽坏。这种隐蔽故障，等周期校准能发现？靠运气。

现在流行基于风险的校准策略。说白了，关键回路（比如SIS系统）的仪表，校准周期必须严苛；非关键的工艺监视，可以适当放宽。再加上智能仪表的自诊断，像某些高端变送器能实时监测膜片健康度、电子单元状态，通过HART信号发给AMS系统，提前预警。

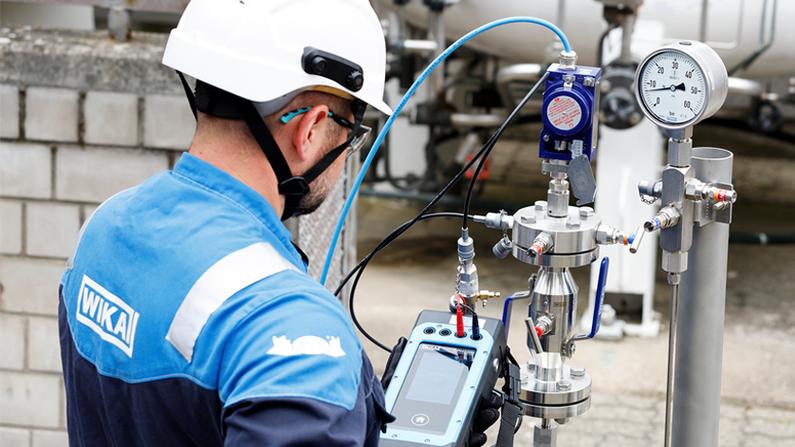

还有个新趋势：在线校准。用微压泵、温度干体炉，不拆仪表就能做，减少了停车时间。不过要注意，在线校往往只校了电子部分，传感器本体还得定期检。毕竟，什么都能偷懒，安全不能。

问：仪表漂移了，怎么判断是校准就能解决，还是该换了？
答：好问题。第一看漂移方向，如果是单向持续漂移，很可能是传感器老化，比如应变片疲劳、热电偶变质，光校准治标不治本。第二看重复性，上校验台打几个点，如果正反行程偏差超过允许值，或者同一输入输出忽大忽小，说明传感器或电子电路有不可逆损伤。第三听声音，有些气动仪表内部膜片破裂，会发出嘶嘶声。最后算经济账：如果校准费用加上停工损失，超过新表价格的60%，别犹豫，直接换。现在的智能仪表还能给出预测性维护建议，看过西门子和罗斯蒙特的demo，连剩余寿命都能估算，真香。

安装不规范，再好的仪表也白瞎

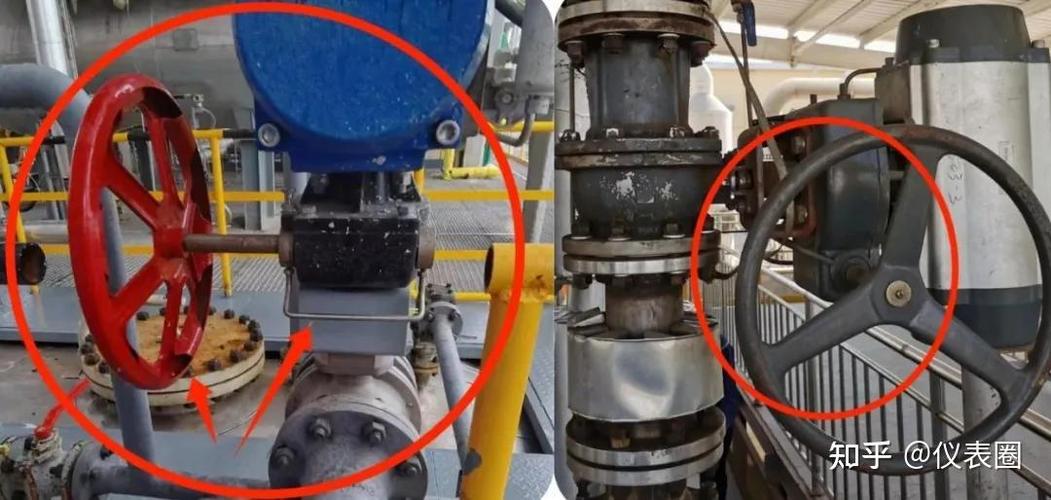

仪表选对了，校准到位，就万事大吉？太天真。安装出问题，能让你所有努力归零。举几个例子：测蒸汽的压力变送器，导压管角度没找好，冷凝水积在膜片处，水锤效应直接击碎膜片；电磁流量计前后直管段不足，旋涡导致测量漂移；信号电缆和动力电缆同槽敷设，感应噪音能把4-20mA信号搅成麻花。最离谱的一次，现场一个雷达液位计总跳变，查了一下午，发现是安装太靠近进料口，下料时物料飞溅干扰了雷达波。挪了一米，好了。这些细节，规范里写了，但没人告诉你多重要。

所以，布线时信号线必须用屏蔽双绞线，屏蔽层单端接地；压力变送器别装在高流速管道的拐弯处，避免动压误差；温度计套管插入深度不够？测出来的是管壁温度，不是介质温度。这些血泪史，值得记小本本上。

问：仪表接地有什么讲究？怎么判断接地不良？
答：接地是个大学问。简单说，工作地和保护地要分开。屏蔽层的接地，原则是避免地回路。通常，变送器侧浮地，DCS侧接地。如果信号受干扰，可以用示波器看波形，50Hz工频干扰，基本是接地问题。还有一个土办法：把仪表拆下，用绝缘胶带缠一圈再装回去，如果输出正常了，那就是接地回路造成的干扰。但这是临时招，长期还得规范接地。有些智能仪表总线如FF、Profibus PA，有专门的接地要求，必须按厂家手册来，马虎不得。

智能化升级，老仪表也能再战十年

一说工业4.0、工业物联网，好多人就想着换全厂仪表。老板会让你这么干？不现实。其实大量的4-20mA+HART仪表还有利用价值。加个HART转WirelessHART适配器，数据就能上云。或者利用DCS/PLC的HART I/O卡件，把二次变量（诊断信息）抓取出来，做设备管理。

去年我们公司搞状态监测，硬是在上千米管线上加了几十个无线振动温度变送器，靠着LoRaWAN，把数据传到MES。老装置壳子没变，内涵一下跃升。所以，智能化不一定非要推倒重来，在现有仪表基础上做加法，往往更靠谱。

不过话说回来，无线仪表也不是万能的。电池寿命在极寒地区衰减得让你怀疑人生。还有网络安全，一堆传感器挂在公网上，想想都肝颤。所以搞之前，踏踏实实做网络分段、加密，别让黑客把你的反应釜调成加热模式——那就是恐怖片了。💡 还有个前沿方向：数字孪生，把现场仪表的数据实时映射到虚拟模型，做故障仿真、工艺优化，虽然烧钱，可一旦跑通，回报惊人。

写到最后，忽然想起刚入行时老师傅的一句话：“仪表是工业的眼睛，眯了眼，整个工厂就是瞎子。” 这些年越品越有道理。好啦，不说了，我得去翻翻明天要校验的那批热电偶的合格证了。
