阳极氧化搞砸了？这些坑我替你踩过了

先说个真事儿。去年接了个活儿，给客户做一批亮蓝色的铝壳子，交货前三天，氧化膜像头皮屑一样往下掉——全废了。那感觉，就像你花三天炖了锅汤，端上桌前摔了个稀碎。

缓过神来之后，我死磕了整整两周资料，才发现阳极氧化这玩意儿，水比我想象的深太多。你以为就是通个电、泡个酸？天真。下面我把这几年的血泪经验码出来，不一定全，但够真实。

所以，阳极氧化到底是个啥？别跟我扯课本

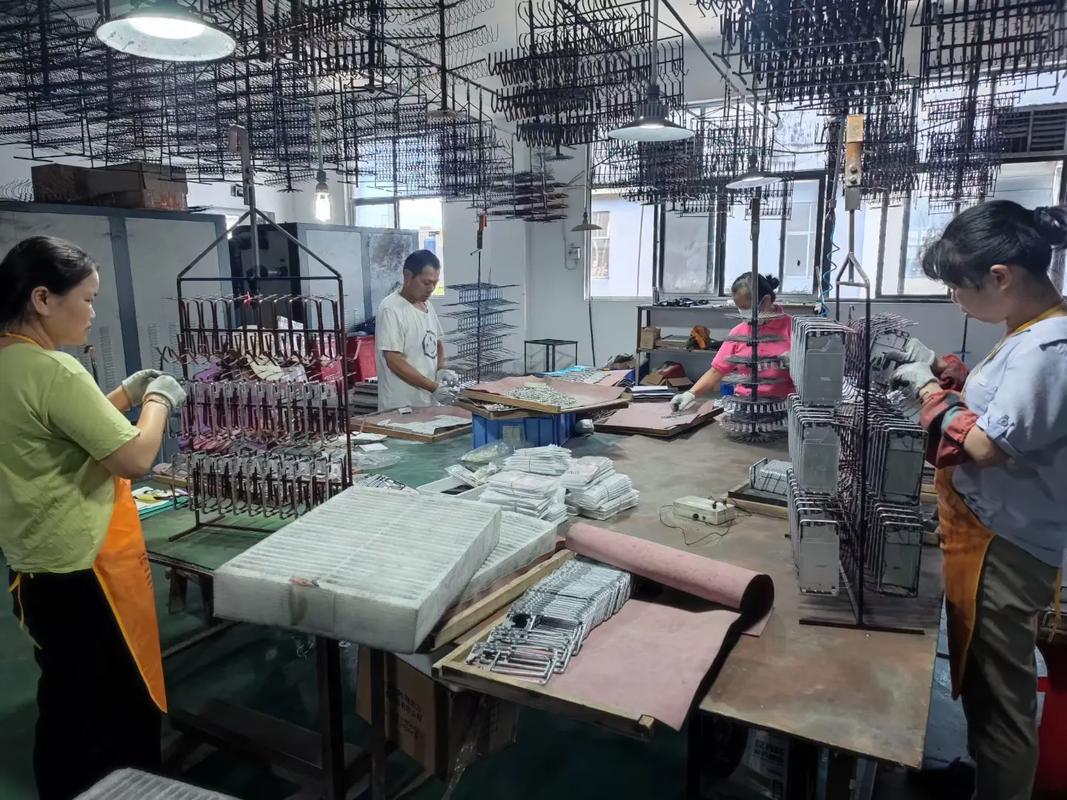

简单粗暴：就是把铝件当阳极，扔进酸池子，通电，表面硬生生长出一层氧化膜。这层膜的硬度能逼近刚玉（Al₂O₃），而且自带多孔结构，像海绵一样能吸附染料。所以既能耐操，又能出颜色。但说实话，课本上写的「阳极氧化」四个字，掩盖了至少一百个翻车点。

我第一次接触这工艺是给无人机零件做表面处理，心想不就是个电解吗？结果膜厚不均匀，薄的地方像塑料，厚的地方脆得能掰碎。后来才知道，槽液温度波动超过±2℃，膜的质量就是过山车。现在想起来还是牙痒痒。

💡 关键点： 硫酸浓度、电流密度、温度、时间，这四个参数得像盯股市一样盯着。尤其是夏天，车间温度一高，废品率直线上升。我见过最离谱的厂子，为了省空调钱，氧化槽边放冰块——能用才怪。

染黑色变深灰，染红色变土黄，染蓝色变迷彩——这些我都经历过。氧化膜的孔隙率决定了吸色能力，而孔隙率又跟电解条件强相关。有一次，我把染色时间延长了五分钟，出来一批「做旧风」铝件，客户差点没提刀上门。

老手支了一招：染色前必须用稀硝酸清洗氧化膜，去除表面残留酸液，否则染出来就是花脸。而且染料pH值要用醋酸调到4.5-5.5，高了脱色，低了吸色过快。这些细节，没人写在产品手册里，都是车间里跪着试出来的。

问：为什么我的黑色氧化件阳光下泛红？

答：大概率是膜厚不够，或者染色后没封牢。黑色需要最低膜厚12μm，而且得用双重染法——先染黄色打底，再染黑色，不然光线一打就透底。另外封孔温度一定要95℃以上，沸腾最好，封它30分钟，别偷懒。

这几年很多厂开始用 脉冲阳极氧化电源，能有效减少烧边，孔隙也更均匀，染色确实好做多了。不过设备贵啊，小厂老板听到报价脸都绿了。但如果你做高端件，这钱省不了。

封孔是最后一步，也是很多人偷工减料的环节。氧化膜那孔道不封死，脏东西进去就腐蚀，染料出来就褪色。市面上主要有三种封法：沸水封孔、醋酸镍封孔、冷封孔（氟化镍）。沸水封最便宜，但耐蚀性一般；醋酸镍封出来表面发涩，适合上漆；冷封孔最快，但对pH敏感得要命。

❗我踩过最大的坑是：新配的封孔液没老化。冷封孔液配好要先加铝粉煮一晚上，让氟离子络合一部分铝，不然新液会把氧化膜表面咬出一层白霜。那天交了两千个件，全返工，老板的脸比霜还白。

问：阳极氧化后表面有白斑，擦不掉，怎么破？

答：出现白斑，八成是封孔槽液被硫酸污染了。拿pH试纸测一下，低于5.5就是酸根进去了。赶紧换水，用氨水调到6.5-7.0。另外清洗不干净也会白斑，记住：氧化、染色、封孔之间，水洗不能少于三级，最后一道得用去离子水。

现在还有更高级的无镍封孔，环保压力小，但脆性大，弯折件慎用。实话实说，我试过几家国产无镍封孔剂，效果参差不齐，有的干脆把颜色给闷灰了。选型时一定跟供应商要盐雾测试报告，别光听嘴皮子。

✅ 对了，如果你要做硬质阳极氧化（膜厚超过25μm），温度必须压在0℃左右，而且要加搅拌和冷却装置。这工艺出来的膜HV能到400以上，但脆，受冲击会裂。别问我怎么知道的，那次摔了个壳子满地找牙。

阳极氧化这行，说实话，是一半科学一半玄学。书上告诉你的只是一条路，但路上的坑，得自己一个个填。我到现在也不敢说完全拿捏，只能说——多做记录，少信经验直觉。每批次留样，出了问题能回溯，这是工业人最后的脸面。

最后更新：2025年3月，根据最新车间实践修订。工艺有改进，欢迎老师傅指正。

免责声明：文章内容来自互联网，本站仅作为分享，不对其真实性负责，如有侵权等情况，请与本站联系删除。
转载请注明出处：阳极氧化搞砸了？这些坑我替你踩过了 https://www.dachanpin.com/a/tg/66951.html
