逆向工程：工业制造中那把打开“黑盒”的钥匙

逆向工程：工业制造中那把打开“黑盒”的钥匙说实话，很多人一听到“逆向工程”就想起抄数，好像不光彩似的。但真在车间里摸爬滚打过的人心里都明白，这玩意儿是刚需——有台进口设备坏了，关键备件停产了，你怎么办？照着旧件把它“复刻”出来，这可不是丢人的事，这是本事。

逆向工程到底在解决什么？

你以为逆向工程只是照葫芦画瓢？错。举个简单的例子：你拿到一个曲面复杂的涡轮叶片，表面是自由曲面，原始设计图纸早已被厂家销毁。这时候，正向设计根本无法下手。唯一的路子，就是让实物“开口说话”——用三维扫描设备把零件的每一寸轮廓都变成数据，再在软件里重建成数模。这就好比法医通过骨骼还原一个人的样貌，而不是凭空捏造。 💡所以说，逆向工程的核心价值，在于用数字化手段把物理世界的“已知”转化成CAD世界的“未知”。它解决的是没有图纸、没有原始参数、甚至没有原型方案时的制造难题。当然，这不是让你去抄袭别人的专利产品。我们做逆向，大多是为了维修替换、老物件翻新、或者优化自己公司的产品。✅合法合规，清清爽爽。

一套靠谱的逆向流程，大概长什么样？

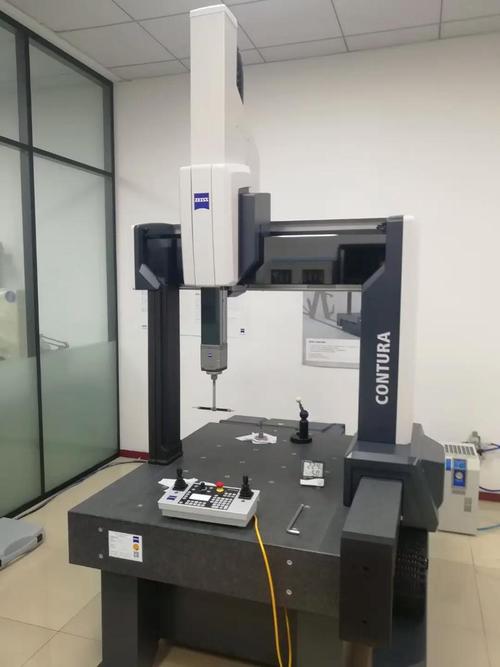

先说流程，绝对没有你想得那么简单。第一步，肯定是数据采集。现在的工业测量手段比以前丰富太多了——接触式的三坐标测量机，非接触式的结构光扫描仪、激光扫描仪。选哪种？得看零件材质、精度要求、以及你钱包的厚度。😄 比如要测一个镜面反光的小零件，用激光扫描会很痛苦，得喷显影剂，而用三坐标又太慢。

第二步，点云处理。这一步最磨人。扫描出来的原始数据是一堆散乱的点，就像夜空中的星星，你得判断哪些是星星、哪些是噪点。去噪、平滑、精简，一整套操作下来，一个多小时就没了。我见过不少新手一上来就急着拟合曲面，结果出来的模型跟癞蛤蟆似的，全是疙瘩。第三步，模型重构。在Geomagic Design X、CATIA等软件里，把处理好的点云“包络”成实体或曲面。这里最考验功力的是对特征的理解——哪些是装配面，哪些是避空位，哪些是工艺要求，你必须心里有数。不然的话，你只是把形状复制了出来，但零件的“灵魂”丢了。

最后，别忘了做精度比对。重构出来的CAD和原始点云之间的偏差，必须控制在公差带以内。用Geomagic Control等软件做3D比较，生成色彩偏差图——红色是凸出，蓝色是凹陷。这一步，就像体检报告一样，一目了然。

那些年我们踩过的逆向工程的坑

说多了都是泪。第一个坑，就是轻视“定位基准”。扫描时零件放倒了，或者没有建立统一的坐标系，后期对齐得想哭。所以动手之前，一定要定好基准球或者基准面。❗千万别图省事。第二个坑，是迷信扫描仪的“高精度”。设备的精度指标是实验室的理想条件，实际环境里有震动、有温度变化、还有操作者的手法。我曾亲眼见过一台号称0.02mm精度的扫描仪，扫出个0.2mm的台阶——原因是工件没夹紧。你说气人不气人？还有，逆向出来的模型直接加工？想都别想。你得考虑注塑收缩率、加工余量、还有倒扣脱模角。这就好比你照着一张照片去整容，但大夫还得考虑你的骨架和肌肉走向对不对？问：逆向工程的数据能直接用于CNC加工吗？答：通常不能。扫描重构得到的表面模型，仅仅是几何形状。如果直接生成刀路，往往忽略材料特性、装夹变形、刀具半径补偿等因素。更合理的做法是，以重构模型为基准，在CAM软件里重新建立加工工艺，甚至根据加工需求适当调整几何——比如增加工艺凸台或夹持位。问：没有高精度扫描仪，可以用手机拍照做逆向吗？答：可以，但仅限于对精度要求很低（比如2mm以上）的初始概念模型。目前有些手机App能生成低精度网格，用来做方案预览、抢项目时给客户看个样子还行。真正的机械零件，尤其是配合面，还是老老实实上测量设备吧。💡

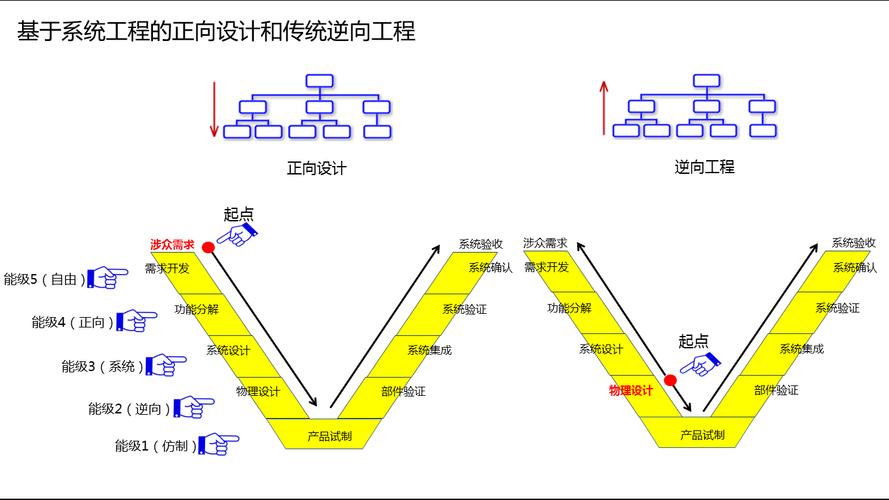

逆向工程与正向设计，其实是一条双行道

很多人做逆向做久了，不知不觉会陷入“复制”的舒适区。但高手从来都是逆向起步，正向超越——通过逆向搞清楚原有设计的意图和不足，然后进行优化和改进。比如，你说这个支架太重了，在保持了安装接口不变的前提下，把内部掏空减轻重量？这时候，逆向模型就变成了你优化的起点。说到底，逆向工程这套功夫，是咱机械行业里的“跨界手艺”。从实物到数字，再从数字回到实物，就像太极里的借力打力，顺势而为。而且，在增材制造、数字孪生火得一塌糊涂的今天，逆向工程更是把这些新概念落地的关键桥梁。掌握好这个“倒着走”的本领，很多难题就迎刃而解了。现在，你还会觉得逆向工程只是“抄数”吗？
