先说个真事。上个月去一家汽配厂，他们给铝合金支架做阳极氧化，客户投诉盐雾测试不过关。老板第一反应是药水浓度不对，换了一整槽硫酸，花了八千多。结果呢？一点用没有。后来我去现场一看，前处理除油那步就根本没洗干净，油膜还在，氧化膜长上去也是虚的。这种事儿，车间里太常见了——一出问题就想着调配方、加药水，却忘了阳极氧化是个系统工程。
很多人以为阳极氧化就是把铝件往硫酸里一泡，通电，完事。哪有那么简单。如果你只关心膜层厚度，那可以随便搞搞；但如果你要的是耐腐蚀、耐磨、外观一致，那每一步都得较真。今天我就从实操角度，把阳极氧化这摊子事儿掰开了讲。特别是那些让你头疼的坑。
阳极氧化的原理，其实没那么玄乎
说得通俗点，阳极氧化就是把铝件当作阳极，放在电解液里通直流电，表面生成一层三氧化二铝。注意，不是电镀。电镀是往表面“加”一层金属，铝离子往外跑。所以这层膜是长出来的，跟基体是一体的，不容易剥落。
但这里有个关键点——膜的生长是基体金属消耗的结果。你想要的膜越厚，铝就被“吃掉”越多。所以如果零件尺寸精度要求高，你得提前留加工的余量。那种“直接氧化完就能用”的想法，纯粹是给自己挖坑。
另外一个常识性误区：硬质氧化≠普通氧化加厚。硬质氧化要求更低温度、更高电流密度，得到的膜层硬度高，但表面粗糙度也上去了。你以为能当气缸内壁用？想多了，那是另外一套工艺。
讲道理，搞懂原理有个好处：当工艺出问题的时候，你能判断是哪儿不对劲。比如膜的透明度不好，多半是电解液杂质多了，或者电流密度太高——别急着换药水，先测个电导率再说。
前处理：油没除净，后面全白费
我一直觉得，阳极氧化有七成的功夫在前处理阶段。可现实里，很多师傅不重视。他们的逻辑是：碱洗能去油，酸洗也能去油，随便洗一下得了。结果呢？氧化出来的工件花斑、局部不上膜、甚至发黑。你问他怎么回事，他还纳闷。
除油是最基础的。要是工件上有切削液残留，尤其是那种含硅的，碱洗根本洗不干净。你得上超声波或者专用脱脂剂。还有，铝合金牌号不一样，碱洗的时间温度都得调整。比如6061和压铸铝，一个均匀，一个孔洞多，碱洗过头了反而会腐蚀出麻点。那是没办法补救的。
还有个细节，很多人忽略：悬具或挂具的接触点。氧化过程中，电流要从挂具传到工件上。如果接触不良，那个点附近就氧化不均匀。我看过一家小厂，用铁丝绑着干活，铁丝氧化后电阻飙升，工件下半截颜色都不一样。这种东西，怎么说呢，省了几块钱的挂具，赔了几千块的电费和时间。

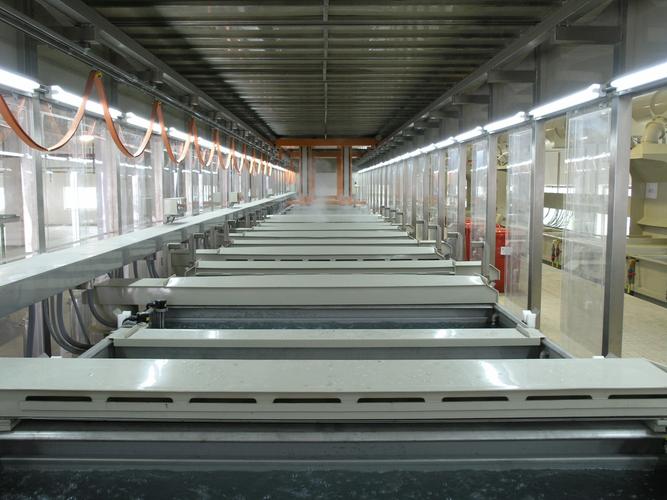

电流和温度：别信什么“照书调参数”
书上写的参数是针对标准状态。你的槽液温度是20度还是25度？搅拌怎么样？极板面积够不够？硫酸浓度是180g/L还是220g/L？这些都会导致实际电流密度偏离。你要是只会按设定值开，那生产出来的东西只能靠运气。
说实话，我见过最离谱的一次，工人看电压没达到设定值，就一个劲儿地调大整流器电流。结果槽液温度飙到40度，直接烧蚀了——膜层粉末化，工件报废。那个惨状，真是浪费了多少前处理的心血。所以，温度探头和冷却系统必须可靠，不能省。
另外，现在很多新工艺强调脉冲氧化，就是电流正反交替。说是能提高效率，但要我说，传统直流搞不定的话，脉冲只会让问题更复杂。别追新，先把基础打稳。
封孔：最后一步，往往被糊弄
很多人觉得氧化完了，颜色出来了，就结束了。拜托，封孔不做，膜层是疏松多孔的。就像你家的墙刷了漆，但没上罩面，过半年就起皮。阳极氧化膜表面本来就有微孔，不封孔的话，腐蚀介质直接渗到基体，那你之前做的防护全泡汤了。
封孔的方法有好几种：热水封孔、镍盐封孔、常温封孔。有时候客户要求无镍，那你得用冷封孔或者蒸汽封孔。这里头的门道，没有放之四海而皆准的配方。中低温封孔时间要够，否则耐蚀性还是达不到。你说你急着发货，那您就等着客户退货吧。
常见问题问答
下面整理几个车间里最常被问到的问题，都是我确实见过的。
问：氧化过后膜层有白点或者花斑，是什么原因？
答：多半是前处理没搞干净。比如除油不彻底，或者是碱洗后的水洗不充分，有残留碱液进入了氧化槽。另外，如果电解液里氯离子超标，也会造成点蚀。建议先检查水洗工序的电导率，再查槽液成分。别一上来就加光亮剂。
问：硬质氧化总是烧蚀，怎么控制？
答：烧蚀的本质是局部电流太大或者散热不良。首先你要检查工件与挂具的接触面积是否足够。其次，硬质氧化一般要配合强搅拌，确保槽液温度均匀。还有，一开始要用斜坡电流，慢慢升上去，不能直接拉满。如果还不行，考虑降低硫酸浓度或者加一点草酸。
说实话，这些答案也没什么高深的，就是要把每个细节当回事。
写在最后，但也不是最后
阳极氧化这东西，入门容易，精通难。你把它当成化学课，那你会永远依赖别人给配方；你把它当成生产车间里的家常，那你就会懂得看参数、看现象、看成本。我见过做阳极氧化做了二十年的老师傅，一个槽液颜色就知道该补多少硫酸。那不是天赋，是吃亏吃出来的。
希望这篇文章，能让你少走点弯路。当然了，如果你正在跟氧化膜较劲，不妨回头从第一步开始检查。嗯，就这样。
免责声明：文章内容来自互联网，本站仅作为分享，不对其真实性负责，如有侵权等情况，请与本站联系删除。
转载请注明出处：阳极氧化那点事：从车间实操到质量坑，一次说透 https://www.dachanpin.com/a/tg/67083.html
