粉末涂层工艺深度解析：一位涂装老工程师的实战笔记

粉末涂层这东西，表面看就是喷粉再烤一烤，可实际操作过的人都知道，细节稍微马虎一点，出来的就是废品。今天咱们不整那些虚头巴脑的理论，直接聊聊我在车间里摸爬滚打二十多年总结出来的干货。

先泼盆冷水。粉末涂层虽然环保、高效，但绝不是什么工件都能直接往上喷。很多新手拿着图纸就上自动线，结果首件就掉漆，然后跑来问我咋回事。我一般就反问他一句：你的前处理做了没？基材上的油、锈、氧化皮不清干净，后面全白搭。

一、前处理：表面干干净净，涂层才牢靠

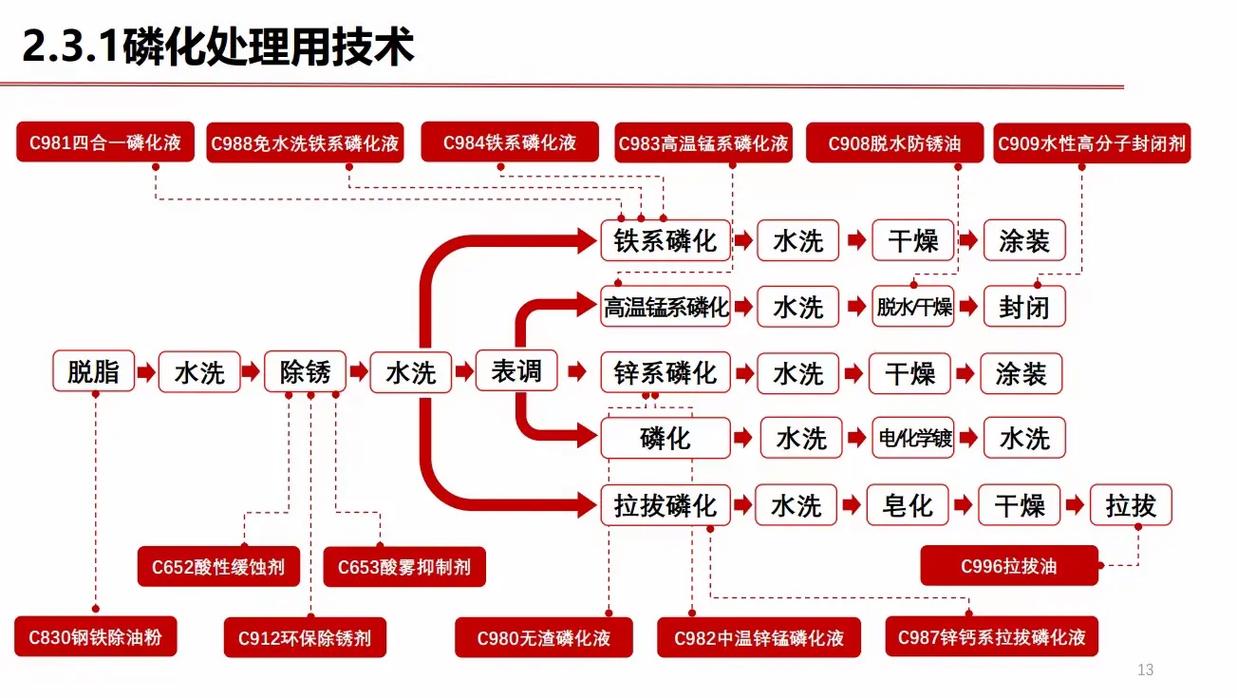

前处理这步看着不起眼，其实占了涂层质量的一半。常见的流程是脱脂、酸洗、磷化或硅烷处理。脱脂剂得根据油污类型挑，有的车间图便宜用普通碱液，碰上重油污就洗不净。酸洗呢，要控制时间，时间长了容易过蚀，工件表面发黑。磷化处理现在逐渐被硅烷替代了，原因很简单，磷化废液处理麻烦，硅烷环保得多。但硅烷对前处理工艺的窗口要求更窄，pH和浓度都得盯着，不然膜层不均匀，附着力照样拉胯。

二、静电喷涂：电压、气压、距离，哪一个都不能犟

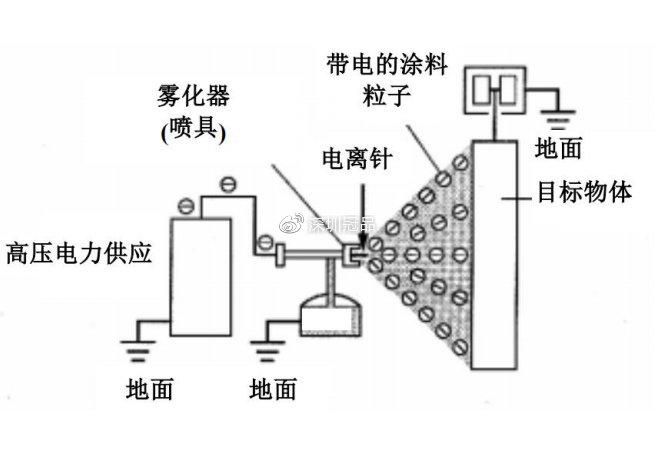

静电喷涂的原理讲起来不难，喷枪接负高压，粉末带电，工件接地，电场力把粉吸过去。但实际调起来，参数之间是互相影响的。电压太高，粉末容易反弹，产生桔皮；电压低了，上粉率又不行。我记得有一回，新来的技术员把电压从80kV调到90kV，结果同样膜厚，喷几次都厚薄不均，最后发现是粉末的粒径批次变了。所以啊，别迷信固定的参数表。理想的做法是，每换一批粉末，就做一次试板，用测厚仪打点，画出膜厚-时间曲线。

还有，喷枪的电流也要留意，电流不稳往往是因为高压电缆破皮，这隐患很危险。另外，喷房的湿度也得控制。南方梅雨天，空气湿度一大，粉末容易受潮结块，喷出来像下冰雹，那层膜全是疙瘩。

三、固化：温度曲线不是拍脑袋定的

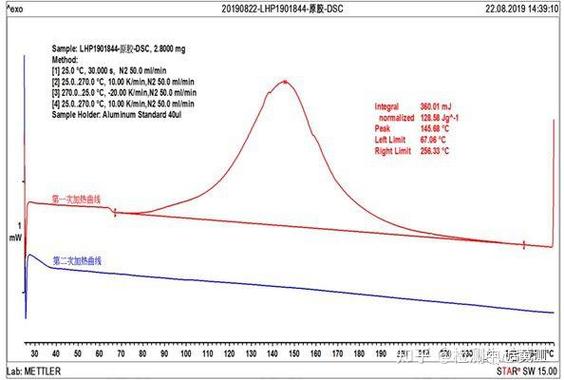

粉末喷上去只完成了三分之一的活儿，固化才是真正的考验。不同的粉末树脂体系，固化温度和保温时间都不一样。环氧粉末一般160℃、20分钟，聚酯粉末得180℃、15分钟。但很多厂子里那个烘箱温度根本不准，特别是靠近进出口的位置，温差能到±15℃。我见过最离谱的一次，工件太大，炉子装不下，工人就用喷枪局部加热，结果烧出个焦黄的大花脸。所以说，工件入炉之前，最好先模拟跑一遍温度记录仪，测出热点和冷点。

四、涂层厚度：测厚仪不是摆设，别凭手感

❗ 涂层厚度直接影响防护性能和外观。太薄，耐锈蚀能力差；太厚，容易附着力下降且浪费粉末。很多老师傅用手摸就敢说厚度，这不靠谱。一台合格的电磁测厚仪或涡流测厚仪得常备，而且要在工件上多选几个点测量，包括边缘和凹槽。测出来的数据要记录进批次档案，方便追溯。

五、常见缺陷问答：都是实操中的血泪教训

问：涂层表面有针孔，就像毛孔一样，怎么解决？

答：针孔多半是气体排不出来。要么是基材有孔洞没堵上，要么是固化升温太快，粉末里的挥发物来不及逃逸。你可以先尝试延长流平时间，或者降低升温速率，比如分两段升温。

问：涂层颜色有色差，但色粉明明是新买的，怎么回事？

答：色差不一定靠换粉解决。固化温度和时间对色差影响很大，特别是浅色粉末，超温烤一遍和两遍颜色就不同了。还有，回收粉末比例太高，也会发暗。尽量保持回收粉比例一致，并定期校准炉温。

问：边缘部位老是露底，上不上粉，咋整？

答：边缘露底是法拉第屏蔽效应，特别是那些带深槽的工件。可以把喷枪距离调整到100-150mm，降低电压，或者改用摩擦静电喷枪。在造型设计阶段就得考虑这个问题，但后续补救也有办法。

六、如何选择粉末涂料？环氧、聚酯还是混合型？

这问题几乎每天都有客户问。✅ 环氧粉末附着力强、耐腐蚀好，但耐候性差，晒久了容易粉化，适合室内产品，比如配电柜。聚酯粉末耐候性出众，用来做户外护栏、铝型材很合适。混合型粉末兼顾两者，价格也适中，但性能天花板低。还有一种聚氨酯粉末，综合性能好，但价格贵，一般用在高端家电上。

七、粉末涂层的最新应用：低温固化与自动补偿

近几年低温固化粉末是个方向，能压到130℃以下，这样中密度纤维板（MDF）和部分塑料件也能上了。不过低温粉末的流平性和耐候性相对弱一些，得选好牌号。自动化方面，现在有些智能喷房能通过激光轮廓扫描实时调整喷枪参数，膜厚波动控制在±5μm以内。💡 但别以为有了智能设备就能撒手不管，压缩空气的油水分离器还是得定期放水，那玩意儿跟智能不搭边。

粉末涂层在我看来，就跟蒸馒头一样，火候大了会裂，火候小了没熟。你得摸透自家设备的脾气，该测的测，该记录记录，质量才不会和你开玩笑。
