计算机辅助设计(CAD):参数化设计才是机械制造的隐藏加速器

我见过太多工程师,画图十年,效率还是原地踏步。一个尺寸改个版,图纸崩掉,牵连一片零件。你说这是勤劳能解决的?不,是工具逻辑没搞对。

计算机辅助设计(CAD)这玩意儿,早就不只是电子图板了。尤其是参数化设计,简直是被严重低估的核武器。它把设计师从“画图奴”变成“定规则的人”。

参数化设计:让模型自己长出来

参数化设计的核心,说白了就是让尺寸和约束成为骨架。你定义一条逻辑链,改一个主参数,整个模型跟着动——是“主动”跟着动,不用你一个个去改倒角、孔位、配合公差。当年我第一次见识这功能,差点把咖啡洒在键盘上。

这个背后的原理是约束求解器。你画的每一条线、每一个圆,都带有几何约束(比如同轴、相切、固定角度),还有尺寸约束(比如长度、直径)。当你改尺寸,求解器会自动重新计算所有约束,找到新的几何形状。所以模型不是简单缩放,而是智能联动。

✅ 一个典型案例:某减速器箱体,传统改型要三天。用参数化,改中心距和齿宽,两分钟重新生成全套三维模型,连带工程图都自动更新。你敢信?

但别被忽悠,参数化不是万能药。复杂曲面、自由造型,它反而束手束脚。这时候你就得切换到直接建模。所以现代CAD软件,比如SolidWorks、NX、Creo,都强调“同步建模”或“混合建模”,就是让你在两种模式间无缝切换。

但别以为参数化设计只是“画完再改”。真正的高手,在设计之初就会规划好参数层级。比如一个电机底座,主参数是轴中心高,二级参数是底脚孔距,三级参数是加强筋厚度。这样下游改型时,你只需要动一个数,后续关联全部更新。这个思维,就叫设计意图。没有这个,你的参数化模型就是个摆设。

机械零件参数化三维模型尺寸驱动图
机械零件参数化三维模型尺寸驱动图

不过话说回来,光有参数化还不够。真正的杀伤力,在于CAD和下游环节的贯通。

从三维模型到数字孪生:CAD数据是工厂的“DNA”

现在的机械制造,早已不是“图纸传遍车间”的年代了。你的CAD模型,应该直接成为CAE仿真、CAM编程、PLM管理的源头。一个干净、带参数的三维模型,到了仿真工程师手里,可以自动简化网格;到了工艺员手里,能直接生成刀路。

💡 我见过一家做液压阀块的厂子,他们用CAD做设计,然后一键导出到CAM,再配合在机检测,整个交货周期缩短了40%。不是他们多努力,而是数据链条通了,你懂吧?这就是数字孪生的雏形——但真正落地,你得先把CAD数据管好。

我常说,CAD模型就是产品全生命周期的翻译官。从概念设计到仿真到制造到运维,数据一头扎到底。但现实是,大部分企业的CAD数据还是“死”的——设计完就存档,仿真重新建模,加工又重画一遍。那你的CAD不就退化成画图工具了吗?

数字孪生不是说你建个三维模型就完事了,你还需要把实时运行数据反馈到模型上。这时CAD模型要能接受传感器数据的驱动。很多企业做不到,就是因为前期的CAD模型没做好参数化或语义化。

问:参数化设计和直接建模到底怎么选?答:看对象。如果你做的是标准件、钣金、箱体这类规律性强的,闭眼选参数化;如果是复杂自由曲面(比如叶轮、车身覆盖件),直接用直接建模,别跟自己过不去。现代软件两者兼有,但你要知道什么时候该切。

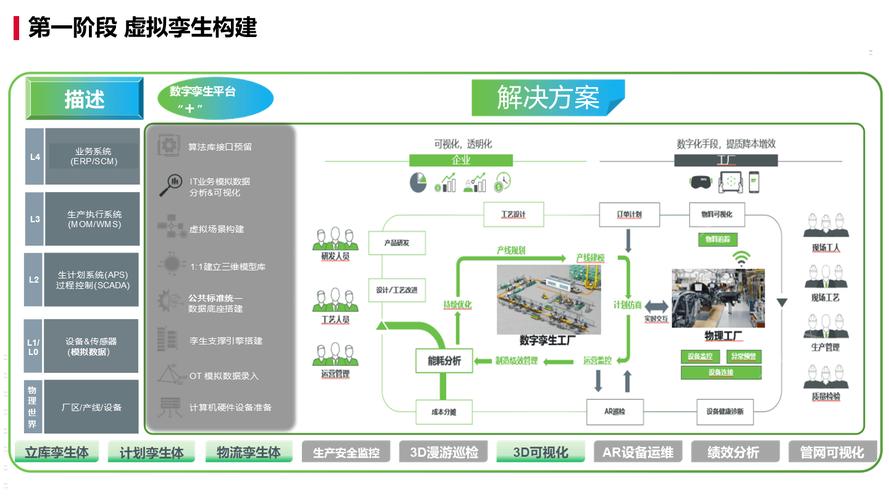

数字孪生工厂三维仿真系统架构图
数字孪生工厂三维仿真系统架构图

选型建议:别被功能列表忽悠

选型建议:别被功能列表忽悠
选型建议:别被功能列表忽悠

每次看到企业选CAD,一上来就比谁的功能多、谁AI更炫,我就想叹气。真正的关键是你现有的工艺和供应链能不能消化这个软件的数据格式?你的合作伙伴用的是什么版本?

❗ 一个现实教训:某供应商给了你一个SolidWorks 2024文件,你用的是2020,打不开。你说转成STEP?转完参数没了,等于白搭。所以选型前,先问问你的上下游都在用什么。

还有一个坑是“版本兼容”。你用的是正版,但你的外协厂可能是破解版加低版本。一来一回,模型转来转去,参数全丢。所以,选型时除了看软件,还要看你的供应链生态。

别迷信“一键出图”,实际工程中,图纸标注和公差靠的是你的判断,不是软件自动生成。软件给的默认标注,十有八九不符合国标,你还得手动调。

未来:云CAD与AI辅助,但基础没变

未来:云CAD与AI辅助,但基础没变
未来:云CAD与AI辅助,但基础没变

这两年老强调“云原生CAD”和“AI生成设计”。听着玄乎,其实本质还是那套:参数化、约束、特征树。AI目前能帮你做拓扑优化、生成装配建议,但最终拍板还是你。

问:中小企业有必要上云CAD吗?答:如果你经常跨地协作、多分支机构,或者项目周期短,可以考虑。但注意,云CAD的建模能力和性能,跟桌面端还有差距。而且数据安全合规你得先想清楚。别跟风,先试点一个项目。

问:AI会不会取代设计师?答:短期不会。AI能生成拓扑优化方案,但缺乏工程判断和制造经验。你见过几个AI能在焊接变形和加工成本之间做出权衡?所以,别怕,但你要学会用AI做助手。

最后说一句,CAD终究是工具。真正值钱的,是你脑子里对机械原理、公差配合、制造工艺的理解。工具可以帮助你加速,但没法替代你思考。

别指望软件替你思考。但合理用好CAD,确实能让你把更多精力花在真正该花的地方——比如如何让机构更紧凑、让重心更低、让应力更分散。别当画图工,要当设计者。这才是计算机辅助设计(CAD)的本意。
