计算机辅助工程(CAE)实战漫谈:那台样机为什么又断了?

哎,说到CAE,我真是一肚子话。在车间泡了十多年,见过太多人把仿真当算命了。你说它不准吧,它有时候又能蒙对;你说它准吧,它闹起脾气来能把你的新品发布会直接搞黄。今天不聊那些课本上的定义,就聊聊我这几年用计算机辅助工程(CAE)踩过的坑,还有那些真能救命的小技巧。

机械零件应力云图仿真结果
机械零件应力云图仿真结果

先讲个上个月的事。老张的团队设计了一个新的支架,强度校核用NX Nastran跑的,结果图上是漂亮的蓝色——安全系数4.5,好得很!结果样机装上去第三天,焊缝开裂了。为什么?因为那儿压根就不是应力最大点。他们仿真时把焊缝当成完美结合了,可实际焊接哪里有完美的?这不是软件的问题,是模型的问题。

所以第一个要命的问题:你的仿真模型到底在模拟什么?

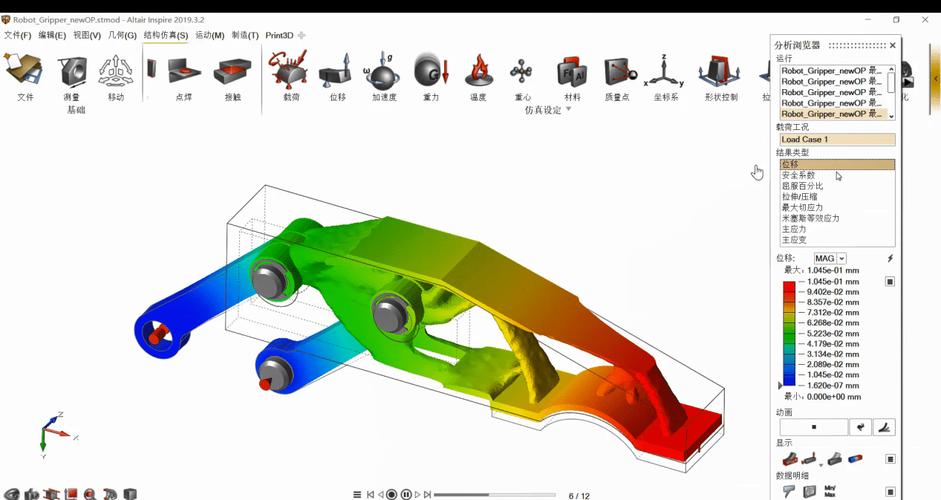

为什么CAE仿真结果有时候是垃圾?

为什么CAE仿真结果有时候是垃圾?
为什么CAE仿真结果有时候是垃圾?

这就要说到建模的简化了。我记得有一次做碰撞分析,为了省时间,我把螺栓连接全部简化成了刚性单元。结果呢?车子一撞,螺栓处应力大得离谱,但实际螺栓根本没断,断的是钣金件。从那以后我就明白了:简化是必须的,但简化错了方向,那就是灾难。

还有材料参数。咱们不少工程师喜欢直接用材料库里的默认值,可那玩意儿是实验室里二十岁的理想试件啊!你的板材是实际厚度的吗?有没有残余应力?屈服强度是不是打了折扣?这些都不管,那仿真结果就只是个漂亮的颜色图罢了。

✅ 划重点:边界条件、材料参数、连接方式,这三点是仿真可信度的基石。任何一个出错,结果就是“垃圾进,垃圾出”。

问:那做CAE分析时,网格密度是不是越细越好?
答:兄弟,这是最常见的误解。网格细化到一定程度,结果确实收敛了,但计算时间成倍增加。更关键的是,如果你的物理模型本身就是错的(比如边界条件不对),网格再细也是白搭。我之前见过一个压缩分析,网格细到跑了三天三夜,结果连约束都没加对——整个件飞出去了。所以先确认物理假设,再谈网格。

网格划分的玄学与科学

说到网格,那真是又玄又科学。我记得刚学CAE那会儿,总觉得六面体网格比四面体高级,非要用HyperMesh手动画六面体。其实吧,现在的自适应网格和二阶四面体,精度已经相当能打了。但有一点必须注意:网格质量。我之前遇到过单元翘曲率太大,导致刚度矩阵奇异,求解直接不收敛。折腾了一下午,最后发现是网格里有个单元被拉成了菱形。你说气不气人?

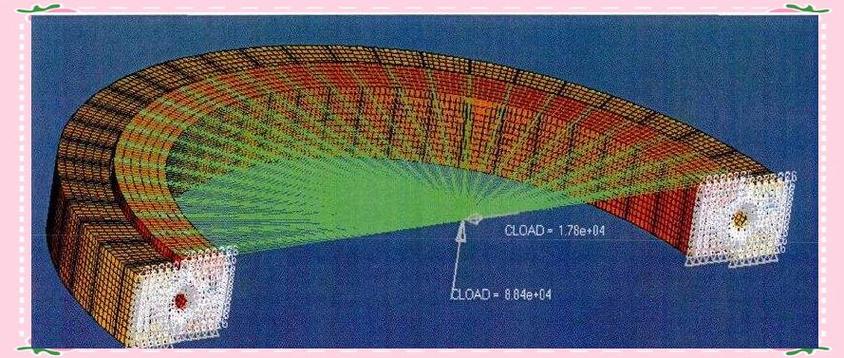

有限元网格划分质量对比示意图
有限元网格划分质量对比示意图

那么,怎么判断网格好不好?我一般看三个方面:

  • 单元翘曲度:四边形单元的翘曲角别超过20度。
  • 长宽比:理想是1:1,控制在5:1以内凑合能用。
  • 最小角度:三角形内角别太小,否则刚度矩阵会病态。

所以网格这块,我的心得是:别追求完美,但必须检查质量指标。关键区域(比如倒角过渡区)该加密就加密,那些远离关注区的地方,粗一点无所谓,能省不少计算时间。

问:仿真和实验对不上,应该信哪个?
答:如果你实验做对了,那肯定信实验。但我见过太多“实验”本身就不靠谱的——应变片贴歪了,载荷只加了一半,连样品都没对中,就说仿真有问题。说实话,仿真至少能保证逻辑的一致性,而实验呢?人为错误太多了。正确的做法是相互验证,先查实验步骤,再查仿真设置。我前阵子做个模态分析,仿真结果35Hz,实验35.2Hz,这种才叫对上。

从仿真到落地:那些看不见的坑

从仿真到落地:那些看不见的坑
从仿真到落地:那些看不见的坑

先说边界条件。很多时候我们嫌麻烦,就把某个面固定了。可实际上,真实的装配件是“弹性”的,紧固件有预紧力,接触有摩擦。你用固定约束代替,那是直接把系统的刚度给无限放大了。所以仿真结果必然偏“乐观”。刚性越大,越容易吸引载荷,这点在螺栓连接上特别明显。

还有非线性。很多人做CAE只用线性分析,因为简单。但工程中真正要命的问题,几乎都是非线性的:接触、材料塑性、大变形。你想想,如果结构已经屈服了,那应力应变关系还是直线吗?还是老老实实用非线性吧,虽然计算慢点,但至少不会出那种“一切尽在掌握”的错觉。

说实话,做CAE最怕的不是软件不会用,而是对物理概念一知半解。仿真软件只是工具,核心还是工程师的力学功底和工程判断。你觉得你是在用软件,其实你是在用你的大脑。

另外,现在AI炒得火热,有些公司想用机器学习替代CAE。我觉得吧,作为加速手段可以,但要做虚位以待的替代?还早呢。毕竟,机器的训练数据还是来源于真实物理实验和仿真,它可编不出超出数据范围的创新。

最后,给新入行的朋友一句忠告:仿真之前,先自己用手算一遍。是的,手算。估算一下力流怎么走,量级对不对。这样即使仿真结果出来,你也有个底。

总之,CAE是个好工具,但别神化它。它就像一把锋利的刀,用得好能切菜,用不好就切手。好了,今天就唠叨这些,如果你也遇到过什么奇葩的仿真问题,欢迎留言吐槽——反正我这里的故事多着呢。
