做铝加工的，没人绕得开阳极氧化。
这玩意儿说简单也简单，放槽子通上电就行，说复杂也复杂，差一点出来的东西就是天差地别。
铝本身是活性金属，放在空气里自己就会长一层氧化膜。可惜这层膜只有几个纳米厚，软得很，稍微碰一下就花，用不了半年就腐蚀得坑坑洼洼。
阳极氧化不一样。它是把铝当成阳极，通电让铝表面自己长出一层几十微米甚至几百微米的
现在不管是新能源汽车的电池托架、无人机的碳纤维复材铝接头，还是3C产品的金属外壳，甚至户外工程的铝型材围栏，九成以上都会选阳极氧化。
说实话，我见过太多为了省几块钱成本换了喷涂电泳的，不出三年客户投诉堆得比厂房还高，最后回头改工艺，亏的钱比之前省的多十倍都不止。
问：阳极氧化比喷涂贵快一倍，普通民用产品有没有必要用？
答：真的看用在哪。要是放在室内摆着，不碰不晒，喷涂完全够。要是天天露在外面，要扛风吹雨淋盐雾，甚至要天天被摩擦，那阳极氧化绝对值这个钱。举个例子，苹果的笔记本外壳用了这么多年阳极氧化，为啥不换喷涂？还不是因为耐磨不掉色，手感还好。
干了快二十年，见过的废件没有一万也有八千，整理几个最常见的坑，能避开你就省了几十万学费。
✅ 型材杂质没清就投产
回收铝挤压的型材，天生带砂眼和成分偏析，前处理没挑出来，氧化完直接一片花白斑点，整批报废的我都见过。
❗ 前处理碱洗过度
碱洗是为了去掉型材表面的挤压应力层，不少小厂为了干净，一泡就是半小时，原本0.5mm的余量直接给你咬掉0.2mm，高精度零件直接公差超差，全废。
💡 电流电压乱调
要做10μm的装饰膜，你开到做硬质氧化的电流，出来的膜直接厚两三倍，螺丝孔都拧不进去，你说闹心不闹心。
，普通高速钢刀头上去三秒崩口，就算你用金刚石刀切出来，切边的膜肯定崩裂，露出里面的铝，不出半个月就发黑生锈，和废了没区别。记住，所有的机加工、打孔、攻丝、折弯，必须全部在阳极氧化之前做完，没有例外。
❌ 封孔工序偷工减料
封孔是把氧化膜的微孔堵上，防腐蚀全靠这一步。很多小厂为了省时间省电费，常温封孔十分钟就捞出来，正常要封三十分钟啊！这种件做盐雾测试撑不过48小时，放在海边仨月就锈穿。现在最新的二次封孔工艺，先冷封再热封，虽然贵10%，但是能过1000小时盐雾，户外用真的放心。

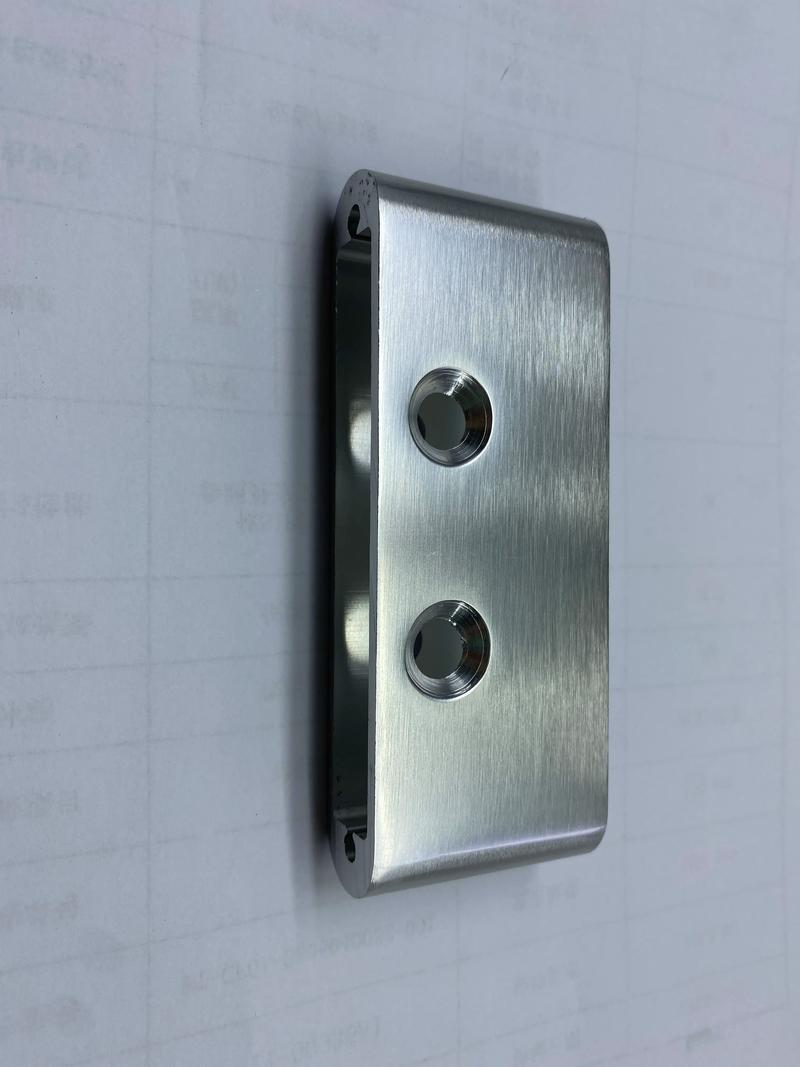

，必须把电解液降温到0-5℃，制冷能耗占了生产成本的三分之一，这两年出了新的有机添加剂配方，10℃左右就能做出合格的硬质膜，能耗直接降了三成，不少做汽车铝零部件的厂已经换了配方，单公斤成本降了两块多，一年省几十万很轻松。
还有功能化阳极氧化，原来就是做防护装饰，现在新能源电机的铝壳体，直接做阳极氧化当绝缘层，不用再贴绝缘纸，省了空间还提升了散热效率，电机功率能提5%都不止，现在不少新势力车企已经在用这个方案了。
还有渐变色染色阳极氧化，原来只能做纯色，现在通过数控分段控制氧化时间和染料浓度，就能做出来自然渐变的效果，比喷涂的渐变均匀太多，还不掉色，现在很多高端户外产品的外壳都在用。
说实话，干工业这行，越是看起来简单的工艺，水越深。阳极氧化就是典型，别人能做出合格的，你做出来就一堆问题，差的就是那点细节把控。多留心，别踩坑，比什么都强。
免责声明：文章内容来自互联网，本站仅作为分享，不对其真实性负责，如有侵权等情况，请与本站联系删除。
转载请注明出处：阳极氧化：工业铝材表面处理的坑与最新干货 https://www.dachanpin.com/a/tg/67347.html
