机械加工（切削）：干了三十年才摸透的断屑实战经验

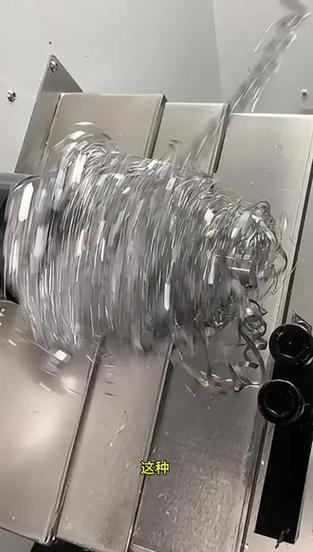

上周去东莞一家五金加工厂谈新合作，车间主任拉着我吐槽了一上午。刚换的进口数控刀片，干45号钢调质料，就是不断屑。缠得刀杆上到处都是，扯都扯不下来。一天换三把刀，工件报废了小半筐。很多干了十来年的师傅都懂，机械加工（切削）里，最磨人的从来不是尺寸精度，是断屑。

为什么断屑是机械加工（切削）的核心问题

新手比刀的价格，新手看参数标不标准，老手坐下第一看，就是切屑断得好不好。断屑不好的危害，说出来全是泪。长卷屑刮花已加工面，成品直接报废。缠在刀尖上，挤着挤着就崩刃，再好的进口刀也撑不过半小时。更要命的，高速切削的时候，卷屑弹出来能伤人。我们厂八十年代建厂的时候，就有老师傅被飞出来的长屑划了胳膊，缝了四针，现在阴天下雨还疼。

现在自动化普及了，很多工厂都上了无人值守的切削生产线，断屑不好直接整条线停摆。停一小时，那损失可不是一两把刀片的钱，几万块打水漂都是常事。说实话，很多新入行的工艺员，上来就追求最高效率，把转速进给拉满，根本不考虑断屑，真出了问题挠破头也找不到原因。问：现在很多刀具厂商宣传新款刀具自带断屑功能，不用调参数就能用，真的吗？答：半真半假。好的槽型确实能适配更广的参数范围，但断屑本身就是工件材料、刀具槽型、切削参数三者共同作用的结果，没有哪款刀能适配所有工况。遇到材料硬度波动、切削深度变化，该调还得调，别信所谓的“一劳永逸”。

常见材料的断屑实操技巧，全是踩坑踩出来的

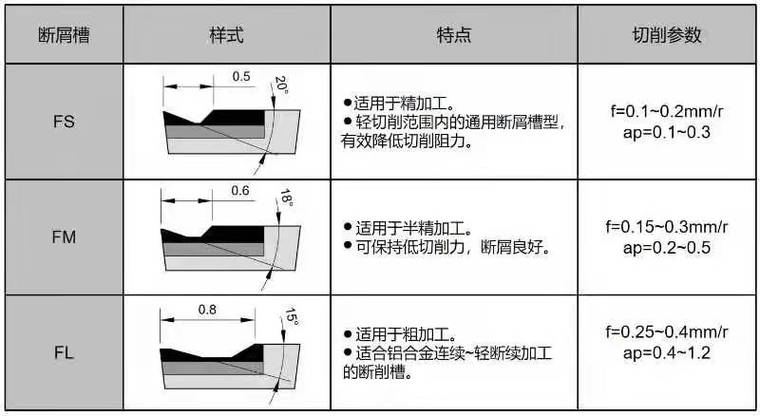

我整理了几种最常用的加工材料，说点实打实的经验，没用的我不说。 ✅ 45号钢（包括同类中碳钢）粗加工的时候，进给量别低于0.2mm/r。很多新手怕崩刀，不敢给进给，进给太低，切屑变形不够，弯都弯不了，怎么可能断？ 哪怕你降转速，也要把进给量拉够，这是45钢断屑的核心。 精加工的时候进给可以降，但是也要配合小切深，不会出大问题。 ✅ 奥氏体不锈钢不锈钢粘性大，切屑强度高，最难断屑。别用太锋利的小刃口刀具，要选带封闭式断屑槽的钝刃刀片，让切屑进去就撞在槽壁上，强行折断。冷却液一定要对准切削区冲，别省那点流量。 ✅ 铝合金软、粘，断屑确实头疼。问：铝合金切削总是粘刀，切屑堆在刀尖上刮花工件，怎么解决？答：首先，换大前角的刀具，前角越大，切屑变形越小，越不容易粘。然后，切削速度一定要提上去，别慢悠悠切，低速切铝十有八九粘刀。最后，乳化液浓度要够，流量要大，直接冲在刀尖位置。如果还是不行，自己动手在刀尖磨一个1mm左右的小断屑台，成本几毛钱，比几千块的进口专用刀还好用，亲测。

不过话说回来，就算你都做对了，铝加工也很难出像钢件那样的小段屑，只要不粘刀不缠刀，长一点也没关系，别强求。

新技术能解决断屑难题吗

现在确实有不少新东西，能帮我们解决大部分断屑问题。我去年接触一个汽配厂的生产线，加工304不锈钢连杆，原来一直被断屑搞疯，后来上了70MPa的高压冷却系统，高压水直接打进切削区，切屑刚出来就被冲断，刀具寿命直接提了30%，报废率降到几乎为零，挺惊喜的。还有现在普及的自适应切削功能，机床能实时根据切削负载调整进给量，也能避免因为材料硬度波动出现的不断屑问题，省了师傅很多事。但是，这不代表老经验就没用了。国内百分之七八十的中小加工厂，还是用的普通数控车，买不起几十万的高端机床，也没预算上高压冷却，靠的还是选对刀、调对参数。这些最基础的经验，什么时候都不过时。干机械加工（切削）这么多年，最大的感触就是，很多人把这行想的太复杂，一会搞黑科技一会搞新概念，其实核心的东西从来没变过。你把切屑怎么形成、怎么折断摸透了，现场出问题，调两下就好，比啥理论都管用。昨天那个东莞的车间主任给我发消息，按照说的，把进给从0.18调到0.25，换了槽型稍宽的便宜刀片，现在断屑正常得很，一天下来只换了一把刀，报废率直接清零。就这么简单。

免责声明：文章内容来自互联网，本站仅作为分享，不对其真实性负责，如有侵权等情况，请与本站联系删除。
转载请注明出处：机械加工（切削）：干了三十年才摸透的断屑实战经验 https://www.dachanpin.com/a/tg/67349.html
