很多人觉得焊接不就是把两块金属熔到一块，凑合用就行？
错了。放到压力容器上，差一丝一毫，出事儿就是塌天大祸。
现在新能源加氢站遍地开花，车载储氢瓶、固定式加氢罐全靠焊接撑着，容不得半分含糊。
很多中小厂为了压成本，偷偷改焊接工艺参数，把要求的多层多道焊改成一次成型，把氩弧焊打底改手把焊，成本能降三成，焊缝内部的微裂纹、夹渣根本查不出来，等投入使用再出问题，已经晚了。
问：压力容器焊接和普通钢结构焊接最大的区别是什么？
答：普通钢结构只要外力拉不裂，不塌就行，要求低很多。压力容器不一样，要扛交变应力，抗腐蚀，耐高低温冲击，还要防晶间腐蚀，很多肉眼看起来成型完美的焊缝，探伤一扫全是内部微裂纹，用个三五年在持续压力下慢慢扩展，最后就是泄漏，全是隐患。
不过话说回来，也不是说越贵的工艺越好，适合的才对。
：厚壁筒体首选，现在主流的加氢反应器壁厚都在100mm以上，传统开V型坡口要填满满一车焊丝，窄间隙坡口窄，填充量能省一半，效率直接提三倍。缺点就是对坡口加工精度要求极高，差1mm就容易出夹渣，调试设备也费时间，小批量厚壁容器用着最划算。
✅

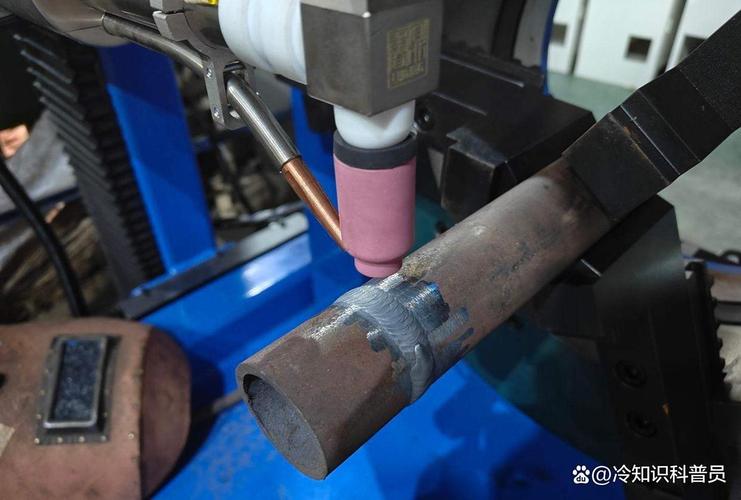

：现在容规强制要求压力容器内壁打底用这个，手把打底容易出内焊瘤，内壁凸凹不平，应力集中直接超标，自动氩弧打底一次成型合格率能到99%以上，内壁光滑，后续做防腐也方便。
❗
问：现在很多厂家推激光复合焊接压力容器，到底能不能用？
答：说实话，目前只在5mm以下的薄壁压力容器上用得顺，比如小型空压机储气罐、无人机油箱这类，厚壁的还是传统工艺靠谱。激光复合焊的设备成本是传统埋弧焊的五倍以上，维护成本也高，中小厂完全没必要赶这个时髦，除非你做的是航空航天级别的高端薄壁压力容器，不然换设备就是赔本赚吆喝。
参数对了不代表成品合格，很多问题都出在不起眼的细节上。
我早年跑项目的时候见过一个工队赶工期，北方冬天零下三度，直接不预热就开焊，结果试压的时候焊缝直接裂了，半罐水压出去砸塌了半边工棚，三个人受伤，老板赔了几百万直接破产，说到这儿都心疼。
预热根本不是走流程，环境温度低于10度，壁厚超过30mm，必须按要求预热到100度以上，冷裂纹出来神仙都救不了。
还有焊后消氢热处理，很多施工队觉得焊完烤一下就行，升降温速度随便来，不对。要求就是每小时升降温不能超过100度，太快了焊缝本身又产生新的残余应力，等于之前的活儿全白干，白瞎了材料和工时。
还有焊条烘干，你拿出来四个小时没用完，必须重新回炉烘干，而且反复烘干不能超过两次，不然药皮开裂，焊缝里全是气孔，探伤直接不合格，返工耽误的时间比烘干那俩钟头多十倍都不止。
说实话，现在自动化焊接设备越来越先进，很多年轻工程师对着参数表调完就不管了，但是实际现场，风速、湿度、钢板的平整度都会影响焊缝质量，老焊工摸一下焊渣就能知道熔池温度对不对，这点本事，还是得传下去。
焊接工艺这行，就是差一点都不行，你糊弄它，它早晚给你捅大娄子。
免责声明：文章内容来自互联网，本站仅作为分享，不对其真实性负责，如有侵权等情况，请与本站联系删除。
转载请注明出处：搞懂压力容器焊接工艺：避开90%工程师都会踩的坑 https://www.dachanpin.com/a/tg/67478.html
