时间敏感网络（TSN）：为什么它是工业互联网落地的最后一块拼图

前两个月去苏州跑了三家新投建的汽车焊装车间，亲眼见了时间敏感网络（TSN）落地的真东西，惊着了。原来不少人跟我念叨TSN还是实验室概念，结果人家头部整车厂的新车间已经全线上了，跑了大半年，稳定得很。

工业通信的老痛点，真的只有时间敏感网络（TSN）能解决

原来做工业控制，网络就是个甩不开的大麻烦。✅ 实时控制需要极低时延、极低抖动，✅ 设备数据上传需要大带宽，原来的方案是什么？分开走。控制走专用工业总线，数据走普通以太网，两张网，布线成本高，维护麻烦，不同厂商的总线还不互通，想做柔性换产，动一下就要改网络，动辄几十万进去。说实话，这个痛点折磨工业圈快三十年了。大家都想一张网搞定所有，可普通以太网做不到，它是「尽力而为」发数据，高峰期堵车，时延从1毫秒跳到100毫秒都是常事，机器人协同焊接差个几毫秒，焊缝直接废了。

问：TSN和普通工业以太网到底差在哪？答：核心差在对「时间」的管理。时间敏感网络（TSN）是IEEE 802.1工作组给标准以太网加了一套时间同步和流量调度的规则，相当于给马路修了专用的公交道，实时控制数据就是公交车，准点走准点到，不管社会车辆多少，都不会堵。普通工业以太网没有这套规则，所有车挤在一起，说不准什么时候到。现在TSN能做到端到端抖动小于1微秒，这个精度，原来的任何工业总线都做不到。问：我工厂已经用了PROFINET、EtherCAT，必须全换成TSN吗？答：完全没必要全换。现在主流的TSN交换机都兼容传统工业以太网协议，你只要把核心控制节点换成TSN，原来的非核心设备直接接进去就行，逐步改造，成本可控。我见过的新建线都是核心用TSN，兼容老设备，不需要一步到位全换。

2024年最新落地实践：TSN已经在哪些场景批量用了

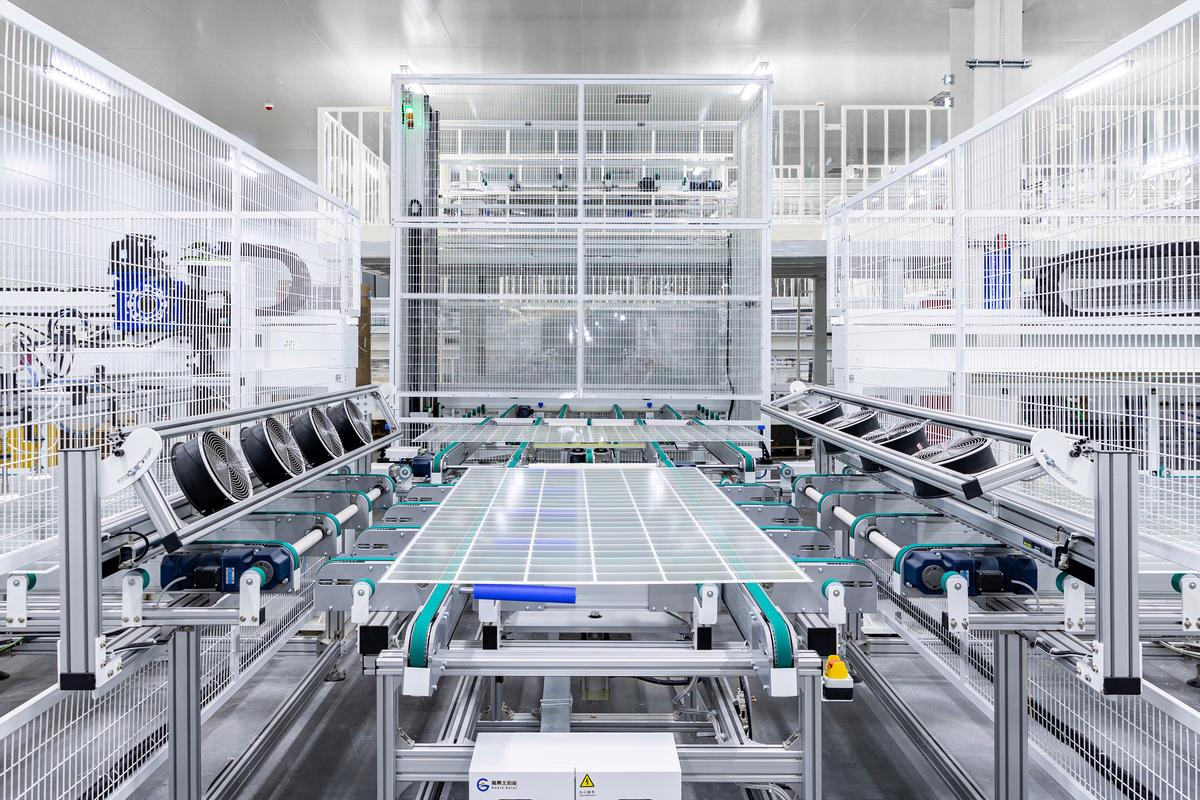

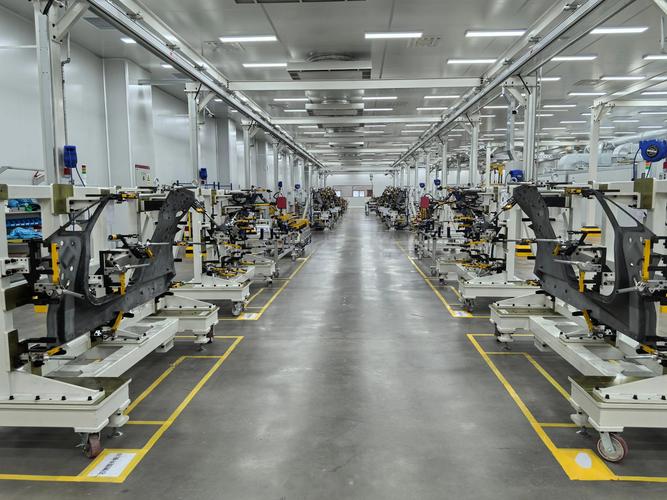

别再听人说TSN是概念了，去年国内TSN工业交换机出货量同比涨270%，都是真金白银的订单。我跑过的几个落地场景，给大家掰扯掰扯：第一个就是刚才说的汽车焊装线，六台工业机器人协同焊车门，原来用不同厂商的总线，同步误差最大能到20毫秒，经常焊歪，良品率一直卡在98.5%。换了时间敏感网络（TSN）之后，所有机器人的动作同步误差控制在0.5微秒以内，良品率直接提到99.3%，一年下来光是废料就省了四百多万，不到一年就收回了改造成本。第二个是光伏行业的182硅片切割线，原来切割头的运动控制数据走EtherCAT，设备温度、振动的监测数据走普通以太网，一条线布几百根线，维修的时候找线都要找半天，每年因为线路干扰出的故障停线至少十次。现在走TSN，两种流量同走一张网，布线少了三分之一，干扰没了，去年一年没因为网络出过停线故障。

还有最近火的港口大型岸桥自动化，原来有线布线麻烦，无线时延不稳定，现在5G+TSN融合的试点已经在国内头部港口跑通了，端到端抖动控制在5毫秒以内，完全满足自动对位卸箱的要求，这个是户外大型工业场景的新方向，潜力真的很大。

工厂上TSN，一定要避开这三个坑

❗ 第一个坑：只认标准不认实测。现在大大小小的厂商都喊着自己做TSN，符合IEEE标准，可实际跑起来，多设备并发的时候，抖动直接上去了。别光看参数表，拿过来在你自己的工况下跑两个小时测抖动，不达标的直接pass，这个钱不能省。 💡 第二个坑：忽略gPTP时间同步精度。TSN的根就是时间同步，很多厂商只支持普通PTP，不支持TSN要求的gPTP，端到端同步精度差了几百倍，用起来根本达不到协同控制要求，选设备第一看gPTP精度，一定要做到亚微秒级才够用。 ❗ 第三个坑：不选兼容OPC UA over TSN的设备。很多人上TSN只是为了解决当前的协同控制问题，没考虑以后要做数字孪生、跨设备互联，以后要打通数据，发现设备不支持OPC UA over TSN，又要换，白花两倍的钱。现在选设备，一定要选支持OPC UA over TSN的，一步留好扩展，省得以后麻烦。不过话说回来，TSN也不是万能的。如果你就是个做固定产品的小加工厂，一条线五年不换产品，那完全没必要凑这个热闹，原来的总线够用。但如果你要做柔性生产，做多品种小批量快速换产，要上数字孪生做实时同步，那时间敏感网络（TSN）就是绕不开的选择，没有之一。工业圈盼统一的工业网络标准盼了几十年，这次TSN真的做到了，一张网走所有流量，从底层设备到云端完全打通，成本还越来越低，接下来两三年，肯定会有越来越多的工厂用上。
