计算机辅助设计(CAD):为什么制造工厂都在重新学它

上个月跑东莞茶山的汽配产业园,蹲了三天,见了七八个工厂老板。其中一个做新能源汽车结构件的老陈,拉着我吐槽,喝了三瓶冰红茶才说完。十年前他买第一套CAD的时候,花了小二十万,全工厂只有一个绘图员会用,觉得已经走在行业前面了。现在居然要换整套系统,带着所有工程师重新学画图。 不是原来的不能用,是下游客户不收二维图了。

别拿老黄历看今天的计算机辅助设计(CAD)

很多人对CAD的印象,还停留在’代替丁字尺和图板’的阶段。放在三十年前,这话没错。那时候能甩掉手绘,用计算机出图,已经是大厂才有的配置。现在完全不一样。计算机辅助设计(CAD)早就不是设计部门一个环节的工具了,它是整个制造链路的数据起点。
汽车零部件三维CAD设计车间工位实景
汽车零部件三维CAD设计车间工位实景
我翻了老陈现在的订单要求,比亚迪、宁德时代的新供应商要求,所有交付的设计文件必须带完整关联三维模型,公差直接标注在模型上,二维图只是参考。你给一张手改的二维图?对不起,直接打回来。 问:我画了十几年二维CAD,干活比谁都快,为什么非要折腾三维? 答:这个问题,我跑现场听了没有一百也有八十。不是说二维不能干活,是现在的制造逻辑变了。现在五轴加工中心直接读三维模型出刀路,你给二维,编程员还要重新翻模型,错一个孔位,几万块的铝合金毛坯直接废掉,谁扛得住?复杂产品上百个零件配合,二维图改一个尺寸,几十个相关的零件图都要手动改,漏一个就是开模错误,几十万打水漂。三维CAD是全关联的,改了主零件,所有配合零件自动更新公差,省的不是一点功夫。

新一代工业CAD,核心竞争力早就变了

说实话,十年前拼CAD,拼的是谁的画图功能全,谁的能画更复杂的曲面。现在拼的是什么?拼的是兼容性,拼的是全链路数据打通。你画的模型能不能直接导入数字孪生平台做仿真?能不能直接对接PLM系统做版本管理?能不能直接导出CAM用的刀路源文件?这些才是现在工厂最关心的。 参数化设计这个事,放在以前是高端大厂才有的功能,现在中小厂都在用。比如现在做光伏支架的小厂,客户要不同跨度不同抗风压的支架,用参数化CAD,输入数值,十分钟自动出整套模型,一天能出七八套方案,放在五年前,一天能画完一套就不错了。

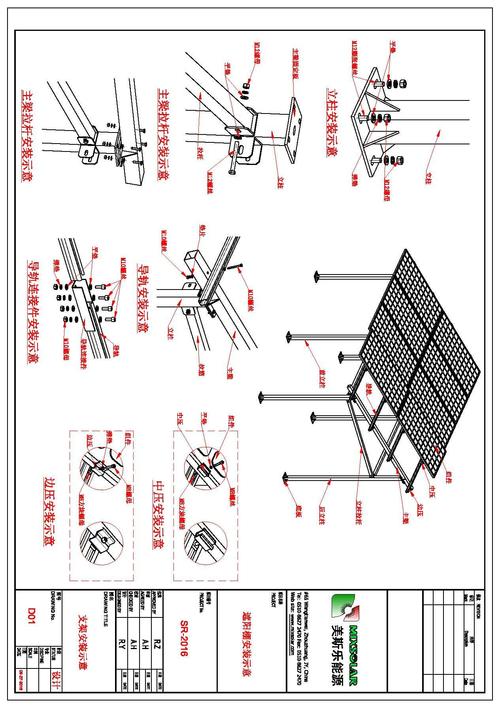

参数化CAD光伏支架设计三维模型展示
参数化CAD光伏支架设计三维模型展示
问:不同厂家的CAD软件,转档总是丢特征缺尺寸,有没有靠谱的解决办法? 答:目前没有完美的方案,但有足够实用的经验。同一供应链尽量统一用同一款CAD,用原生文件协作,从根源上避免转档问题。如果必须跨软件转档,优先选STEP AP242格式,别再用老旧的IGS或者低版本DWG了。AP242能完整保留模型特征和PMI产品制造信息,大部分2018年之后发布的工业CAD版本都支持,出错概率能降八成以上。

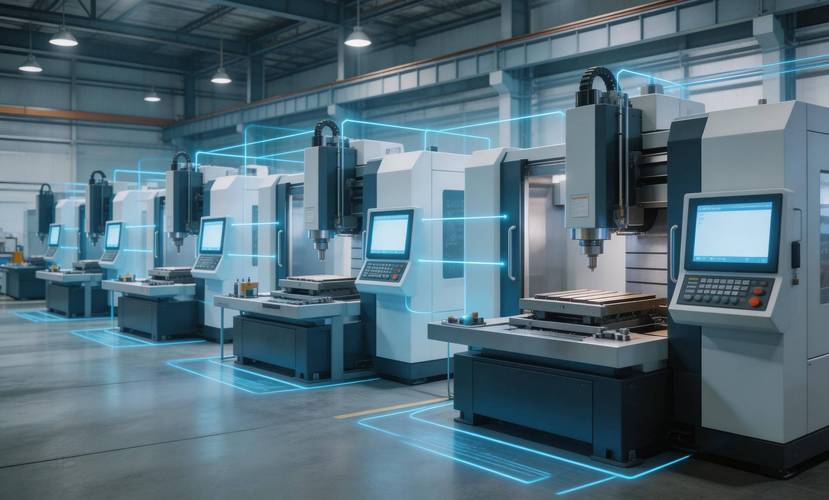

中小制造企业选CAD,别踩这几个坑

中小制造企业选CAD,别踩这几个坑
中小制造企业选CAD,别踩这几个坑
💡 第一个坑:贪大求全,买了一堆用不上的功能。很多厂商推销上来就是全套解决方案,几十万上百万砸进去,结果工厂大部分工程师只会用基础画图功能,百分之八十的功能一年都用不上一次,纯纯浪费钱。 ❗ 第二个坑:只算购买成本,不算隐形成本。很多人图便宜找低价授权甚至盗版,现在正版查得严不说,真到赶订单的时候软件崩了,文件打不开,找售后找不到,耽误一周交期,违约金比买授权的钱还多。 ✅ 第三个坑:忽略对接能力。选之前先问清楚,能不能对接你现在在用的加工设备、ERP、PLM系统,不能对接的话,哪怕功能再全价格再低也别碰,数据导来导去错一次就亏大了。 不过话说回来,这两年国产CAD起来,真的给中小厂省了不少钱。以前国外一套授权大几万一年,现在国产的几千块一年,针对国内制造的需求做了很多定制,比如常用的标准零件库直接内置,不用自己挨个画,对接国内机床的格式也做好了适配,很多工厂换了之后,成本降了一半还多,效率没降反而升了。 老陈最后换了一套国产的三维CAD,培训了两周,现在工程师都上手了,原来担心年纪大学不会,结果现在改图比原来快一倍。他说原来以为CAD就是个画图的工具,现在才明白,没有合格的计算机辅助设计(CAD)输出,连客户的大门都进不去,根本拿不到新订单。 走了这么多工厂,最大的感触是什么?技术从来不是飘在天上的概念。都是一点点落到工具上,落到你每天画的每个模型上。你跟上工具的变化,才能跟上订单的变化。
