很多人挑高端机械设备，眼睛死死盯着轴承品牌、钢材型号，从来不会多问一句：这个零件的热处理是谁做的？
不就是把钢铁烧红了再泡冷水吗？能有多大区别？
大错特错。
今天说的真空热处理，就是决定高端零件寿命和精度的隐形核心。
传统的普通热处理，大多是在空气或者普通气氛炉里做的，只要有氧，高温下零件表面必然会氧化脱碳，一层硬脆的氧化皮，不仅影响表面硬度，还得留大量加工余量后续磨掉，浪费材料不说，精度也很难提上去。
真空热处理就不一样了，整个加热过程都在低于大气压的真空环境里进行，几乎没有氧，不会氧化也不会脱碳，零件出炉之后表面就是光洁的，省去了很多后续处理工序。更关键的是，它的加热均匀，淬火变形量比普通热处理小一半都不止，对于精密零件来说，变形小就等于合格率高，成本降得不是一点半点。
✅ 核心差异总结：
1. 表面质量：真空热处理无氧化脱碳，表面硬度均匀性远优于普通热处理
2. 变形控制：真空气淬的冷却均匀性好，精密零件变形量可降低60%以上
3. 环保性：不用盐浴不用大量淬火油，污染物排放少很多
💡 很多从业者关心的问题，直接说：
问：很多小厂都对外说能做真空热处理，怎么区分是不是真的合格？
答：其实门槛比你想的高，就看两个硬参数。第一个是极限真空度，做高端精密零件要求必须到1×10^-3Pa以下，很多小厂用的翻新旧炉，只能做到1×10^-1Pa，差两个数量级，氧化风险直接翻好几倍。第二个是高压气淬的最高压力，做渗碳零件要求至少10bar以上的冷却压力，要是你的零件拿去还是用油淬，那跟普通热处理没区别，纯粹花冤枉钱。
放在十年前，做高端真空热处理，基本全靠进口真空炉，一吨热处理下来的成本贵得吓人，只有航空航天少数领域用得起。这两年完全不一样了，国内设备厂商把真空炉的价格打下来，工艺也摸透了，现在新能源汽车、风电、机器人领域的核心零件，已经大量用国产真空热处理了。

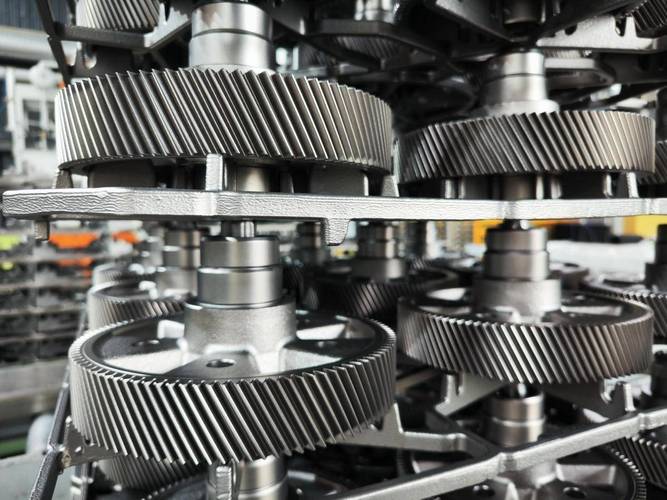

上个月我去苏南的一个专业热处理产业园调研，看到一家给头部新势力车企供减速器齿轮的厂子，用国产低压渗碳真空热处理线做出来的齿轮，变形量比传统渗碳淬火小了70%，原来磨齿工序要走三次，现在一次就搞定，单齿加工成本直接降了28%，寿命还提升了30%多。
❗ 还有一个很重要的变化：原来真空热处理只能做中小尺寸零件，大尺寸的风电主轴、重型机床导轨根本放不进去，现在国内已经能量产内径超过4米的大型真空淬火炉，百吨级的风电主轴做真空热处理已经完全没问题，不少海上风电项目已经在用了。
再来一个大家问得最多的问题：
问：真空热处理成本比普通热处理高，中小批量的中小零件值得换吗？
答：得分情况说。做普通的货架螺栓、低精度五金件，当然没必要，硬上的话成本确实高20%-30%，划不来。但只要你的零件对疲劳寿命、尺寸精度有要求，比如机器人关节的轴承、无人机的结构件、出口的医疗设备零件，算算账：真空热处理变形小，省了后续加工的材料和工时，成品率从80%升到95%以上，综合算下来，总成本反而比普通热处理还低，卖出去的价格还能往上走一截。现在做出口的精密零件，买家基本都要求无氧化的热处理层，不用真空热处理根本拿不到订单。
说实话，这么多年跑制造业，我最大的感触就是，大家都爱追风口追新名词，没人愿意理这种烧炉子的笨功夫。
相同的钢材，相同的加工设备，为什么人家做的轴承能转十万小时不出问题，你做的转两万小时就坏了？九成的问题出在热处理。温度差个十度，保温时间差十分钟，冷却速度差一点，最终零件的性能就能差出好几倍。
这不是什么黑科技，全是靠几十年一点点攒出来的工艺数据，沉下心磨出来的。
不过话说回来，这两年真的变了。下游高端制造要升级，找不到合格的零件，回头才发现，靠谱的热处理供应商才是真的香。上周还有做人形机器人的朋友找我托关系，问哪里能做稳定的谐波减速器热处理，订单排了三个月都抢不到位置。
中国制造要往上走，不能只盯着芯片和高端设备，把热处理这种基础工艺做透，把每个细节卡严，才是真正的底气。
免责声明：文章内容来自互联网，本站仅作为分享，不对其真实性负责，如有侵权等情况，请与本站联系删除。
转载请注明出处：为什么高端精密零件都靠真空热处理？拆解热处理核心细节 https://www.dachanpin.com/a/tg/68003.html
