上周有个做消费电子的客户，图纸改了七版，最后我火了——直接飞去他们厂里，指着3D模型说：“你这拔模斜度给0.5度，是打算让产品粘在定模上抠都抠不下来吗？” 对方工程师愣了半天，才支支吾吾说之前打样确实总拉伤… 说实话，这种低级错误，完全不该出现在2024年的模具车间里。

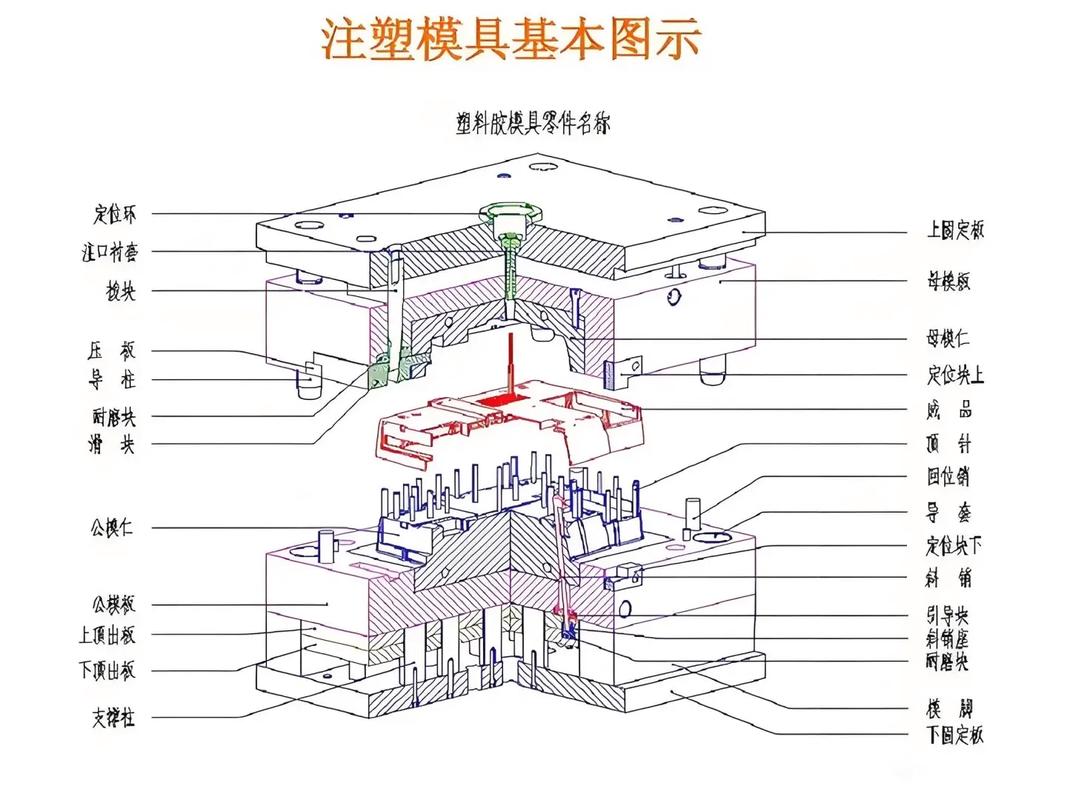

脱模斜度：老生常谈，却总有人栽跟头
别以为脱模斜度就是随便给个1°、2°。❗ 皮纹面的斜度至少要比光面大0.5°～1°，深腔零件——超过50mm深的，内侧斜度如果给不够，顶出时产品会尖叫着刮花模仁。我曾经一套车灯反射镜模具，型腔深度80mm，内侧斜度只做了1.5°，结果连续粘模，最后不得不拆下来加涂层，生产周期拖了整整两周。
这里有个容易被忽略的点：非对称产品，斜度要顺着收缩方向偏置。比如PP料的矩形盒，长度方向收缩大，宽度方向收缩小，如果四个侧壁给一样的斜度，脱模后盒子口部会变成平行四边形。解决办法是在建模阶段就按材料收缩率做预变形，这需要仿真数据支撑，不是拍脑袋的事。
问：“模具设计时，拔模斜度到底怎么查标准？有没有速查表？”
答：“有，但不建议直接套。很多教科书上的表是上世纪八十年代针对普通钢材和常规塑料的，现在模具钢多了各种表面处理，PVD涂层摩擦系数能低到0.1，斜度可以比标准小30%左右。但你还得考虑注塑工艺——快速充填时熔体对型腔壁的冲击力，可能让微小斜度失效。我的习惯是：先用模流分析跑一遍，看壁面剪切应力，超过0.25MPa的区域，斜度至少增加0.3°。”
浇口位置：你以为放中间就稳了？大错特错
浇口设计，全凭直觉会害死人。💡 有个做医疗注射器的单子，产品细长，壁厚0.6mm，客户非要把点浇口放在中心，说这样充填平衡。结果流长比太大，远端根本充不满，还把型芯冲弯了。后来改成侧面潜伏式浇口，配合时序控制，问题即刻解决。可他们起初死活不听——人有时候真固执得可笑。

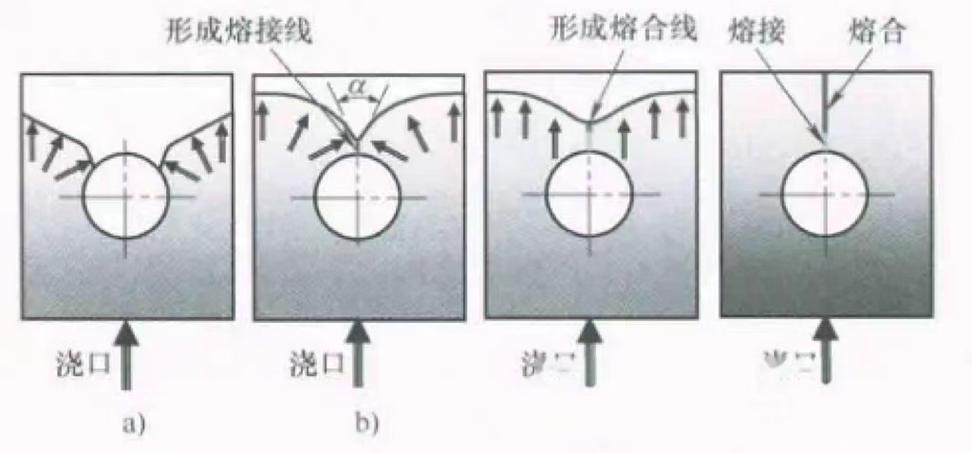

熔接线也是个大坑。透明件，浇口放在一边，熔接线正好穿过光学要求高的区域，那批货直接报废。后来在熔接线位置加了个溢料槽，让冷料先跑出去，算是补救。但根源还是浇口位置没结合光学分析。说白了，浇口位置不是孤立的，它跟产品功能区域、外观等级、甚至后处理工艺强相关。
问：“多腔模的浇口平衡怎么保证？软件模拟准不准？”
答：“准，但前提是你输入的材料数据要真。很多厂直接从材料库调个类似牌号，粘度曲线差十万八千里。我一般要求供应商提供该批次材料的Moldflow UDB文件，没有的话就送样去测流变。另外，流道平衡不能只看重量，要考虑剪切热引起的温度差异。四腔模，外侧两穴温度比中间高十几度很正常，收缩率就不一样，做精密齿轮的话，齿形会超差。我们在流道末端加一段冷料井，能缓解，但不能根治。根治得用阀浇口顺序控制，每个浇口独立开启，成本翻倍，但良率从85%提到98%。”
排气设计：看不见摸不着，但能让你一夜白头
说到排气，又是一把辛酸泪。有次试模，一合模就烧焦，黑烟直冒。操作工说是不是料温太高了，降了20度还烧。拆开模具一看——排气槽深度0.01mm？这是给空气留了一线天？正常的ABS，排气槽深度可以做到0.02～0.03mm，PP甚至0.04mm，只要不跑毛边。后来把所有分型面磨深0.015mm，烧焦马上没了。但这不是个例，很多设计者怕跑飞边，把排气槽做得过于保守，结果困气、烧焦、短射，接二连三。
更隐蔽的是盲孔排气。深筋位的底部，如果没有镶件或排气塞，气体被压缩到绝热状态，温度飙升到塑料燃点，烧焦还是轻的，严重的会腐蚀模具钢。我现在设计时，凡是深度大于5mm的盲孔，必定在底面加透气钢镶件，成本增加几十块，但省去后期无数麻烦。不过透气钢要定期清理微孔，否则堵塞了等于白装，这点车间往往做不到位，需要从制度上盯。
问：“精密模具排气槽容易堵模垢，怎么维护能减少停机？”
答：“这个确实头痛。我们的办法是：排气槽尽量做成迷宫式，让模垢堆积在末端而不直接堵死；每5000模次用干冰清洗一次，不拆模不伤表面；实在怕脏的，用真空抽气辅助——在模具上加装微型真空泵，合模后抽气，充填时负压帮助排气，效果极佳但造价高。不过，关键还是模具钢的材质，镜面高硬度的容易沾模垢，换成带自润滑涂层的，比如CrN，会好很多。”
冷却系统：别让你的模具“发烧”干活

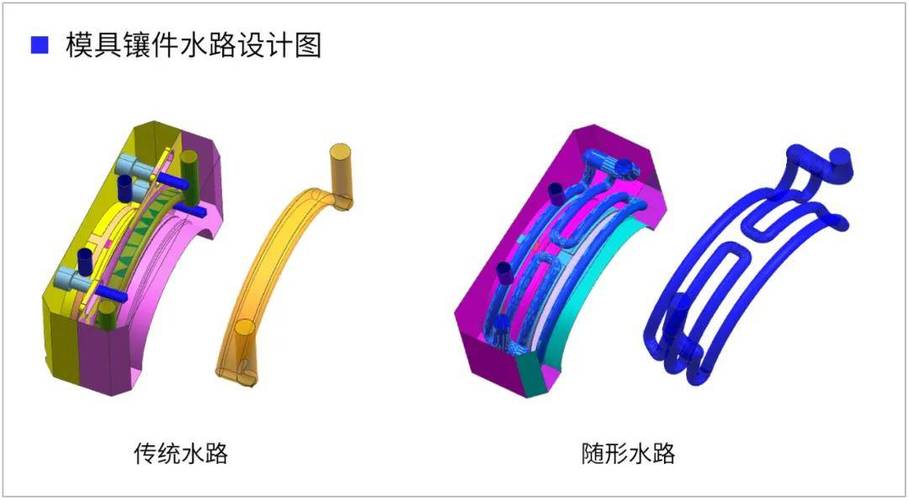

冷却，直接决定成型周期和产品变形。有一副汽车内饰件模具，客户为了降成本，冷却水路就设计了几条直通孔，毫无随形概念。结果产品出模后还在收缩，平面度跑了0.8mm，装车卡扣对不上。后来花大钱改了铍铜镶件，加了紊流，才把温差控制在±2℃以内。但说真的，3D打印随形冷却水路现在国内已经很成熟了，激光选区熔化（SLM）做出来的水路，离型腔表面只有2～3mm，冷却效率高30%以上。投资是多一点，可想想缩短的周期和减少的废品，几个月就回本。❗ 老板们算账不能只盯住模具报价，得看看注塑综合成本。
另外，管路的排布也有讲究。串联水路会导致前后温差大，并联又怕流量分配不均。我现在基本都用分区独立控温，每个区域单独接模温机，尤其大型模具，温差一旦超过5℃，内应力就让你后处理都校不回来。去年那套保险杠模具，11个温控区，虽然接管麻烦，但一出产品就稳定，尺寸合格率99.6%，值了。
结尾：设计不是画图，是规避风险的艺术
我见过太多年轻设计师，沉迷软件技巧，参数化曲面玩得飞起，但一问收缩率为什么取这个数，支支吾吾。模具设计真正值钱的地方，在于对材料、工艺、设备、甚至操作人员习惯的综合理解。一个成熟的模具设计方案，必须预演整个生命周期——从第一射生胶到几十万模后的磨损，从换模方便性到维修的快捷。这些，写不到教科书里，全是车间里磨出来的血泪教训。
所以，别怕犯错，但要犯得有收获。多去试模现场闻闻脱模剂的味道，听听顶针撞击的声响，摸摸模温机烫手的水管。然后，回来改图。这才是真正的设计闭环。
问：“对于想提升模具设计水平的工程师，您有什么特别建议？”
答：“三个字：去现场。再好的仿真也替代不了你亲手拿着刚打出的产品，感受它微微发热，看见熔接线像细丝一样在表面划过，然后测量那0.05mm的毛刺。其次，多拆图，把同行的模具图档拿来，对照实物分解，思考每一处设计背后的意图。最后，学好材料学——不懂塑料的流变和金属的热处理，你永远只是画图员。至于软件？够用就行，别追新。对了，做好笔记，每次试模的问题和解决方案，记下来，十年后你会感谢自己。”
