工业电镀核心：90%加工厂踩过的镀层附着力坑

干了三十年电镀加工。见过太多原本好好的单子，栽在附着力上。前阵子东莞一个做汽车锁具的老客户过来找我，拿了半箱报废件，镀层掉得像春天掉树皮，几十万的货直接打水漂，心疼得直拍桌子。

别先怪药水，问题大多出在预处理

很多新厂拿到活，上来就想省时间。省成本。预处理环节能砍就砍。电镀镀的不是件，是干净的表面。任何一点油污、氧化皮、残留的脱模剂，都是镀层附着力的杀手。我见过最离谱的，一个小厂为了赶十万件的交期，压铸出来的锌合金件，拿抹布擦两下就进镀槽，出来的货一过百格测试，直接掉了七成，整批报废，老板哭都没地方哭。

问：镀前预处理到底要做几步才合格？答：没有固定步数，完全看你的基材和成品要求。普通碳钢冲压件，至少要碱除油→酸洗除锈→活化三步，像锌合金、铝合金这种容易氧化的敏感材质，还要加一道浸锌或者脱脂抛光，哪怕多花两块钱一件的成本，也比镀完整批报废强。问：有没有预处理流程做全了还是掉镀层的情况？答：当然有，而且非常常见。很多加工厂都忽略了活化时间的控制，活化不够，基材表面的氧化膜没完全去除，镀层粘不牢；活化过了，基材过腐蚀产生粗晶层，镀层照样挂不住。就像你贴墙纸，墙面没清干净浮灰不行，磨得太坑坑洼洼也粘不牢，一个道理。

镀中参数踩坑，最容易被忽略的细节

电流电压不对，镀层肯定出问题，这个稍微入行的都知道。但很多人忽略了温度和pH值的波动。比如说酸性镀铜，温度高一度，低电流区的光亮性就差一截，pH值高0.2，镀层就容易发雾产生针孔，附着力直接打折扣。说实话，我见过不少开了五六年的加工厂，镀槽开了大半年，从来没整缸分析过成分，添药水就凭老师傅的手感倒，能稳定出好活才怪。

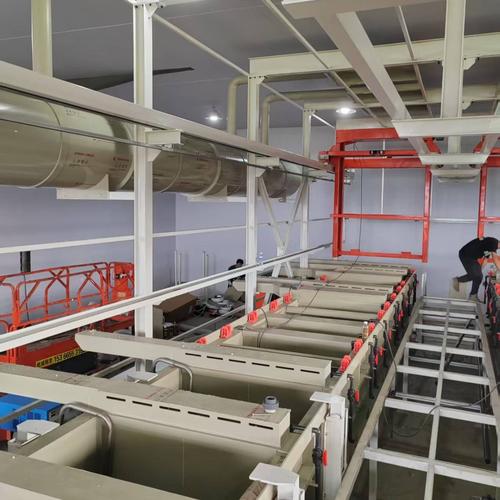

现在行业里最新的做法其实很省心，很多大厂都上了自动补料和在线监测系统，pH、温度、主盐浓度都能实时微调，不用老师傅24小时盯着，出错率直接降了八成。不过话说回来，中小厂舍不得投十几万换设备怎么办？那就定死规矩，每天开工前测一次参数，每镀五百件补一次料，别等出问题堆了半车间报废件才想起调槽。现在环保要求严，很多原来的氰化镀都转无氰电镀了，不少人跟我吐槽说无氰镀出来的附着力不如氰化镀，其实真不是药水的问题。我这边合作的几个五金厂，转无氰碱铜两年了，只要预处理到位，参数调对，合格率比原来还高两个点，完全能达到汽车零部件的性能要求。

镀后处理不是收尾，是最后一道保障

很多人觉得镀完出槽就完事了，大错特错。至少三成的附着力问题，出在镀后处理没做好。比如说高强度钢件电镀，镀过程中基材会吸氢，氢脆不仅会让零件受力断裂，还会慢慢把镀层顶起来，放半个月自己就整块掉了。 💡 这里给大家提个醒，凡是抗拉强度大于1000MPa的钢件，镀完必须在190-210℃保温两到四小时除氢，别省这几个小时的电费和窑位，真出问题亏的是大钱。 ❗ 还有就是钝化处理，很多人做镀锌、镀镉，为了省几分钱的成本用低质量的钝化剂，不仅过不了盐雾测试，放三个月就生锈起鼓掉镀层，好的钝化剂也就贵几分钱一公斤，换来的是客户不退货，怎么算都划算。干工业这行，真的就是细节堆出来的。电镀看起来就是泡槽通电，哪一步偷工减料，最后都要从成品里找补回来。我见过开了二十年的老电镀厂，因为一次赶交期砍了预处理步骤，做坏了大客户的百万订单，直接把口碑做没了，最后撑了不到一年就关门。也见过新厂一步步抠细节，一点点攒口碑，三五年就做成了区域里订单排到三个月后的头部加工厂。哪有什么秘诀，无非就是把手里每一件活的每一步都做扎实，别想着投机取巧罢了。
