小时候在乡镇赶集，总能看见路口铁匠铺的师傅光着膀子抡大锤，烧红的铁块砸得火星四溅，那时候我以为锻造就是这么回事。
直到进了工厂才知道，现在的锻造工艺早就玩出花了。从最基础的自由锻、模锻，到近些年普及的等温锻造、粉末锻造，甚至还有结合3D打印的增材锻造，能覆盖从几克的钟表零件到几百吨的核电压力容器毛坯所有需求。
。铸造天生容易出气孔、缩松，内部缺陷藏在里面，受大冲击说断就断。3D打印大尺寸高强度零件的致密度目前还是拼不过锻件，成本更是高得离谱。你想，飞机起落架要承受上百吨的瞬时着陆冲击，普通铸造件撑不过十个起落就得断。锻造通过塑性变形打碎金属内部粗大晶粒，还能把微小的孔隙、裂纹焊合，整体强度、韧性比同材料的铸件高30%以上，这是其他工艺目前替代不了的。
说实话，现在能做高等级大锻件的国家，全世界也没几个，这就是工业国力的体现。

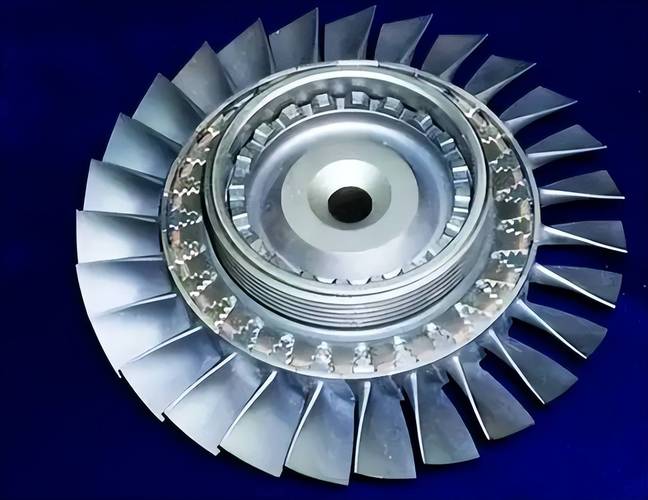

，说白了就是锻出来的零件尺寸已经接近成品，只需要稍微磨一磨就能用，不用整块料铣几个星期。最典型的就是航空发动机涡轮盘的等温锻造，原来普通模锻做，模具温度比毛坯低很多，毛坯一接触模具表面就降温，变形抗力陡增，做出来的尺寸差好几个毫米，材料利用率才不到20%，剩下的全变成切屑废掉了。等温锻造把模具加热到和毛坯差不多的温度，恒定温度下缓慢变形，做出来的涡轮盘尺寸精度能控制在0.5毫米以内，材料利用率直接拉到70%以上，太香了。
第二个就是轻量化铝合金锻造，新能源汽车拼续航，拼来拼去最后就是拼减重。原来的车身结构件用铸铁或者压铸铝，强度不够，重量还大。现在用锻造铝合金，强度比压铸铝高40%，重量直接轻一半，现在很多新势力的跑车、越野的悬挂控制臂全换成铝锻件了，就是降不下成本的问题还在慢慢解决，不过用量大了之后成本降得很快。
问：小批量定制零件，用锻造工艺划算吗？会不会比直接机加工贵很多？
答：真不一定。要是你要的就是一两件大尺寸零件，要求强度还高，自由锻打个毛坯再精加工，总成本比整一块棒料全铣下来便宜至少一半，还能获得更好的性能。要是你有几十上百件中小尺寸零件，现在有3D打印快速开模技术，原来开钢模要几万等一个月，现在打印树脂模只要几千块一周就能用，试产小批量完全扛得住，单位成本比一个个机加工低太多。所以现在很多创业公司做新设备开发，小批量试产也敢用锻件了，放十年前这根本想都不敢想。

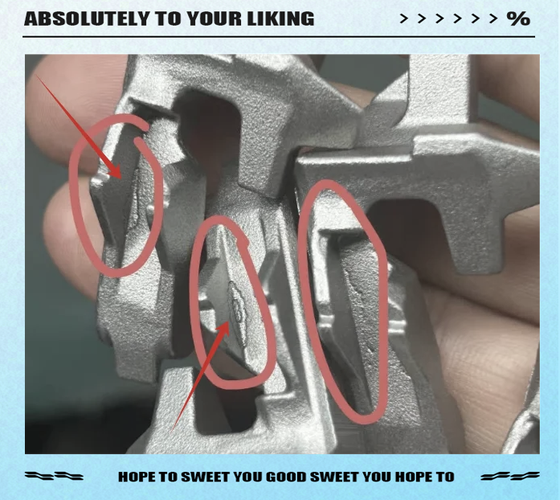

我见过太多设计师，画图画得很漂亮，完全不考虑锻造工艺性，最后送到锻造厂，要么做不出来，要么成本直接翻三倍，坑死人。
✅给你列几个最常见的坑：
1. 锻件拐角设计成直角。直角不仅会让模具应力集中，打不了几次模具就裂，锻件本身的拐角位置还很容易出现折叠缺陷，受力的时候直接从拐角断，风险太高。一般来说拐角至少要留R5以上的圆角，大尺寸锻件还要更大。
2. 设计太深的盲孔。锻造冲盲孔最多冲到三倍孔径，再深根本冲不出来，硬要做的话成本翻几倍都不止，不如直接留余量，锻完再机加工掏孔，划算得多。
❗ 3. 锻后冷却乱搞。很多小工厂锻完零件直接堆在露天，冬天北方零下十几度，大尺寸合金钢锻件冷却速度太快，表面和内部温差太大，要么直接出裂纹，要么晶粒大小不均匀，性能检测直接不合格，前面所有工序的成本全打了水漂。
💡说句实在话，拿不准的时候，提前找锻造厂的工程师做个可锻性CAE仿真，现在软件这么成熟，十几分钟就能出结果，花几千块钱提前避坑，总比开完模改不了亏几十万强，对吧？
现在天天说卡脖子，其实很多卡脖子的点，不在芯片，就在这种没人注意的基础工艺上。锻造工艺就是工业的骨架，没有合格的锻件，大飞机、风电、核电、航母全都是空中楼阁。藏在钢锭里的那几锤，才是真的硬功夫。
免责声明：文章内容来自互联网，本站仅作为分享，不对其真实性负责，如有侵权等情况，请与本站联系删除。
转载请注明出处：锻造工艺：为什么高端装备核心零件非它不可 https://www.dachanpin.com/a/tg/68205.html
