热处理决定模具寿命？一位老技师的真心话

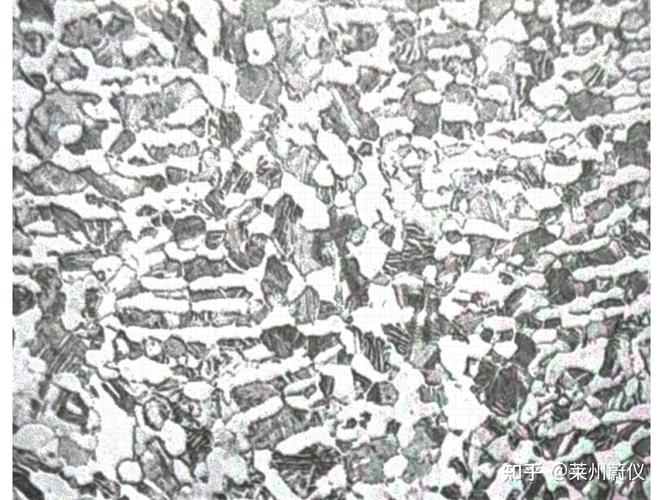

前阵子车间里报废了一套冲模，老板脸都绿了。明明用的进口 DC53 钢料，HRC 58-60 的硬度要求，一上机台，没出五千件，模仁崩角了。硬度计打上去——嘿，才 HRC 52！怎么回事？淬火回火记录“正常”，金相一看，晶粒粗大，碳化物呈网状。这就是热处理没到位，一套十多万的模子，说废就废。

干了二十多年模具，这种事故看得太多了。现在不少人迷信材料，觉得只要买得起高端钢，寿命就上去了。❌大错特错。材料是肉体，热处理是灵魂。灵魂不对，肉体迟早得垮。

看不见的“内伤”——应力与变形

模具失效，很多时候不是因为磨耗，而是因为开裂。裂纹哪来的？淬火应力。加热进去奥氏体化，急冷下来，表面和芯部温差极大，组织转变也不同步——这拉应力就藏在里面了。深冷处理能把残余奥氏体转变成马氏体吗？能。但应力也同步飙升。我就碰到过一个 8407 压铸模，深冷完没及时回火，搁了一夜，第二天上班一看，裂了一道十几公分的口子，那声音我至今记得，就像骨头断了。

现在有些厂为了赶交期，淬完火马上就回，根本不等。说实话，❓等不等得起那几个小时？等不起。一件模具前前后后几十道工序，到热处理这步，往往时间被压缩得最狠。可你不让它“喘口气”，应力就不放过你。

真空热处理，到底值不值？

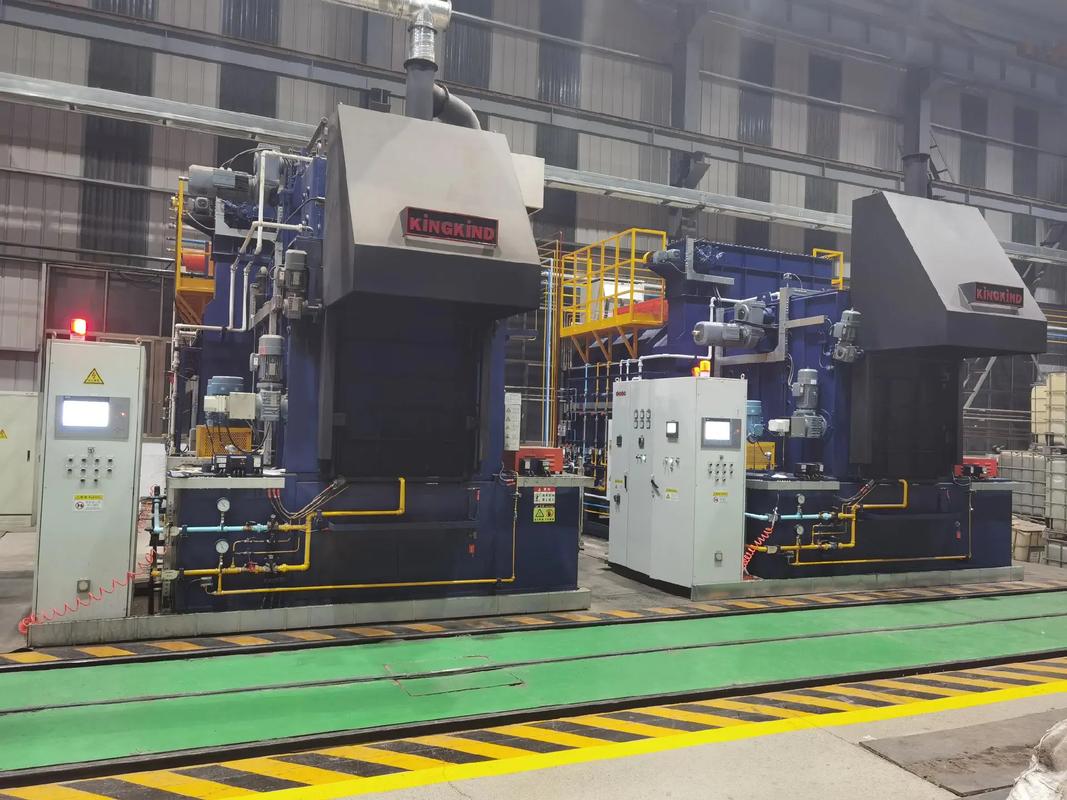

有人说，搞真空热处理太贵了，一炉子电费好几千。值不值？我给你算笔账：一套好的压铸模动辄二三十万，真空处理就能贵出几千块，但寿命能多打四五万模次，甚至翻倍。你选哪个？

更重要的是表面状态。普通箱式炉加热，哪怕是加了保护气氛，氧化脱碳也难免。模具有时候就差那表层几丝硬度，一磨就软。真空呢？出来亮晶晶的，工件尺寸还特稳定。不过——真空热处理也有讲究，气淬油淬怎么选？高压气淬对厚大件冷速不够，油淬又会带来变形和清洗问题。我们车间有台国产真空油淬炉，用了八年了，精度保持得比新进口的都稳定，关键在冷却介质和搅拌速度的配合，这得靠经验。

问：热处理后工件尺寸超差，除了留加工余量，还有什么办法？

答：余量当然要留，但根本在控制淬火变形。第一，选好材料，有些钢天生变形倾向小，比如 SKD61 比 H13 更稳当；第二，等温淬火或分级淬火，让组织转变平缓些；第三，工装设计，长轴类最好垂直入炉，别自个儿堆着；第四，试试回火校正，利用回火转变过程压或顶回来，这招在细长件上挺灵，但得掌握火候，温度和时间差一点儿都不行。✅记住，变形是必然的，控制是相对的。

回火——最被低估的环节

车间里有个笑话：新人干热处理，多半栽在淬火上；老师傅，永远盯着回火。为什么？硬度可以“蒙”到合理范围，但回火脆性、二次硬化这些鬼东西，时间少二十分钟，温度偏差十来度，性能曲线差得就不是一星半点。

记得有次做冷作模，要求60-62HRC，我回火用了200℃低温回火，硬度刚好。但师傅看了一眼，说：“这模子要冲不锈钢薄片，你低温回，内应力大，用不久。” 果不其然，没到八千件，崩刃了。后来改中温回火，牺牲两个硬度点，寿命到了三万。❗这就是差别。硬度是给质检看的，韧性才是给模具续命的。

问：怎么简单判断淬火质量好坏？听听声音行不行？

答：听声儿只能辅助。淬透的钢件，敲起来清脆悠长，像瓷器；没透的，声音闷短。但别全信这个，还是用硬度计、金相来得踏实。💡小厂可以备个便携里氏硬度计，千把块钱，抽检足够了。更靠谱的是做断口分析，端口晶粒细小呈丝绒状，那就是细晶粒韧性断口，工艺八成没大问题；如果灰暗粗糙，甚至有亮点，那多半是过热或回火不足。

最近两年，热处理行业也在变。智能炉控系统能实时记录碳势、氧探头信号，自动调工艺，手机就能看曲线。去年给公司上了套 MES 对接，再没人敢偷偷缩短保温时间。但说到底，人的判断还是第一位的。机器告诉你奥氏体化完成了，可实际上温度场均匀不均？工件摆放导致阴影效应怎么修正？这些经验，比冷冰冰的数据更救命。

啰嗦这么多，无非想说一句：别轻视热处理。它不是加热冷却那么简单，它是金属的“基因再造”。差之毫厘，谬以千里——这话用在这儿，一点不虚。
