为什么高端轴承离不开热处理

做高端制造的，没人不知道轴承卡脖子的事儿。但很少有人说破——卡脖子的根本不是设计，也不是材料，是热处理。

热处理才是轴承寿命的隐形分水领

现在国内顶级钢厂出的高碳铬轴承钢，化学成分、纯度已经和进口料没差多少。但拿到小厂加工，做出来的轴承，使用寿命就是赶不上SKF、舍弗勒的货。差在哪？就是热处理这一步。

我见过不少做配套的工厂，成品检测全合格，装机不到一年就出大面积疲劳剥落。拉回来做成分分析，料一点问题没有，切开来开渗碳层，深度差了快0.2毫米，靠近倒角的地方硬度直接掉了三个HRC。这不是料的问题，是热处理炉的温度均匀度没控住。问：同样的钢材，为什么热处理差一点性能差这么多？答：轴承的工作逻辑就是反复承受接触应力，要求表面足够硬抗磨损，心部足够韧抗冲击，还要把残余应力控制在合理范围。哪怕最终硬度只差1HRC，接触疲劳寿命就能差出30%以上，渗碳层深度差0.1毫米，整体寿命直接砍半。很多小厂为了省成本，淬火温度差个十几度，保温时间少十几分钟，成品打硬度刚好卡在合格线上，实际内部应力分布一塌糊涂，不出问题才怪。

当下轴承热处理最常见的三个坑

干了二十多年热处理，见过太多栽在细节上的案子，说几个大家最容易踩的坑： ❗ 坑一：只看硬度，不控制残余奥氏体含量很多工厂出厂检验就打个洛氏硬度，合格就放行，完全不管残余奥氏体多少。殊不知残余奥氏体超过15%，轴承在高速高温工况下运行，奥氏体会慢慢转变成马氏体，体积膨胀，用不了多久就会抱死，精度直接报废。现在国内新出的高端轴承检测标准，已经明确要求把残余奥氏体控制在8%-12%之间，很多小厂到现在还没跟上。 💡 坑二：省下深冷处理的小钱，亏了口碑的大钱淬火后做深冷处理，能帮着稳定组织，消除残余应力，还能提升硬度均匀性。我见过太多老板，算成本的时候把这一步砍了，一吨省个几百块，成品卖出去不到两年就批量开裂，最后把客户都丢了。说实话，深冷处理能把轴承寿命提至少30%，这笔买卖怎么算都赚，愣是被很多人做成了赔本买卖。 ❗ 坑三：盲目砸钱买进口设备，不肯调工艺最近几年行情好，很多老板一上来就砸几千万买进口热处理线，觉得设备好就能出好活。结果做出来的东西，还不如人家调了十年工艺的国产线稳定。问：现在都推真空热处理，是不是所有轴承都要换真空炉做？答：完全看应用场景。普通低载荷的农用机械、普通电机轴承，传统气氛热处理完全够用，成本还低三分之一，没必要追新。但只要是转速超过一万转，或者承受大冲击的风电主轴、高铁、新能源汽车电机轴承，真空热处理是非上不可。传统渗碳容易出晶界氧化，表面韧性不够，高速高载荷下分分钟出问题，这点不能省。

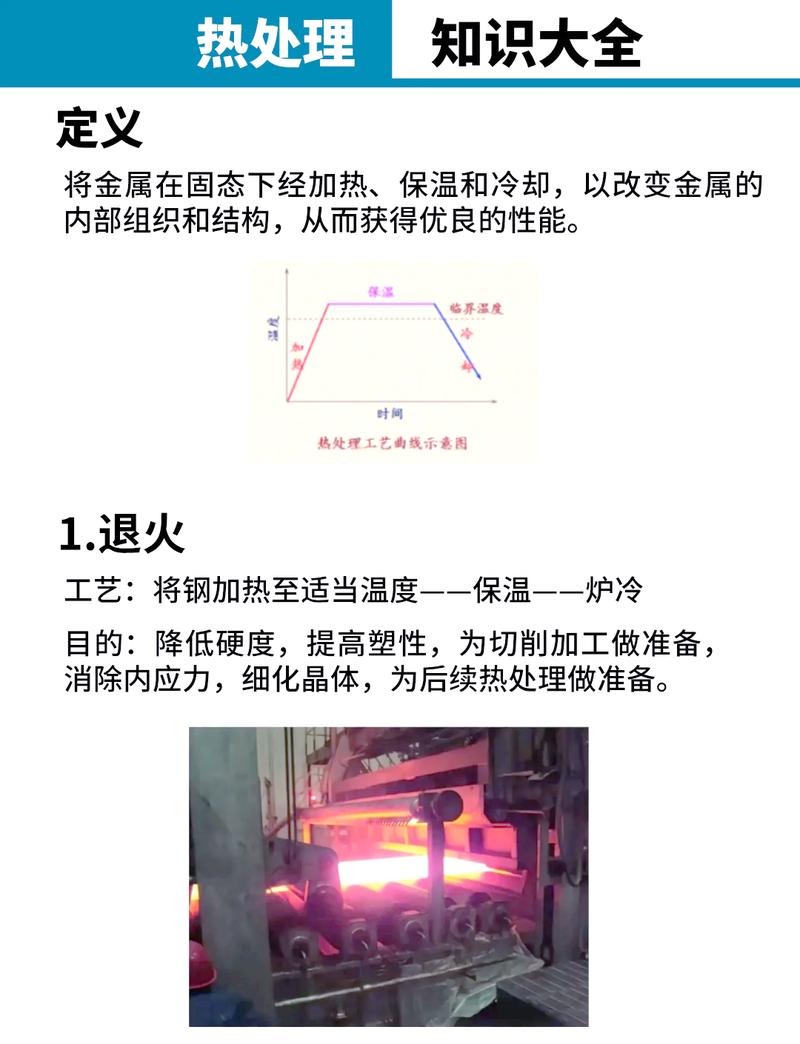

国内热处理工艺的进步比你想的快

说实话，十几年前我跑工厂，国产热处理确实拿不出手。那时候炉温控制精度差十几度，渗碳层均匀度根本没法看，拆开进口轴承的成品对比，说不懊恼是假的。不过话说回来，最近这五年的变化真的太大了。瓦轴、洛轴这些头部厂，攒了几十年的工艺参数，现在做出来的高铁轴端轴承，寿命已经能摸到进口货的八成，价格只有一半，不少主机厂已经开始批量替换。你去宁波、常州那些做精密汽配的集群转一圈，很多民营厂的热处理车间，炉温波动能控制在±5℃以内，渗碳层偏差不超过0.05毫米，这放在十年前想都不敢想。很多人一提到卡脖子就说材料不行，其实大部分时候，我们差的不是材料，是这种看不见的工序上的笨功夫。大家都想着赚快钱，做看得见的组装，谁耐烦花十几年攒工艺参数，抠温度、抠时间、抠冷却速度？真的挺惊喜的。现在越来越多的工厂肯沉下心来磨热处理了。高端制造的路，就是一步一步堆出来的。不是什么惊天动地的大突破，就是把每一度温度、每一毫米渗碳层都抠到位。热处理不是什么玄乎的黑科技，就是肯下的笨功夫。肯下笨功夫，就没有卡得住的脖子。

免责声明：文章内容来自互联网，本站仅作为分享，不对其真实性负责，如有侵权等情况，请与本站联系删除。
转载请注明出处：为什么高端轴承离不开热处理 https://www.dachanpin.com/a/tg/68604.html
