上个月跟一个做工程机械的老朋友喝酒，他拍桌子骂，一批出口的挖机销轴，三个月就锈穿了。抽检材质没问题，精度也符合公差，最后拆开来一层层查，才发现是表面磷化处理偷工减料，盐雾测试要求480小时，实际只做到220小时。几百万的订单，说赔就赔了。
很多做机械制造的，把八成精力砸在材质选型、CNC加工精度调校上，回头就把表面处理当成随便做做的收尾工序。对吧？忘了你的产品，从出厂到报废，从头到尾跟环境、跟介质接触的，永远只有最外面这一层。
问：不就是喷个漆镀个层吗？能差出多少？
答：能差出一整个订单的身家。你拿一根普通M10的碳钢钻头，没做涂层的，钻304不锈钢，钻十个刃口就磨废了；做了TiAlN涂层的，钻一百个还能继续用，单支成本只多了三块钱。你说这差多少？这么多年见过太多项目，核心零件做得完美无缺，最后栽在表面处理这一步，说出去都可惜。
：别盯着热镀锌不放了。现在合格的达克罗处理，盐雾耐受时间是普通热镀锌的三倍以上，还没有酸洗带来的氢脆风险，对高强度螺栓、风电紧固件这类产品太友好了，唯一的缺点是成本比热镀锌高15%左右，换三倍的寿命，怎么算都划算。
✅
：物理气相沉积（PVD）涂层早就不是航空航天军工的专属了。现在长三角珠三角随便找一家专业表面处理厂，就能做中小批量的PVD涂层，干摩擦工况下的零件做一层氮化钛，硬度能到Hv2000以上，是普通淬火钢的三倍，用在模具、刀具上寿命翻好几倍。
❗
：别再用普通镀铬了。六价铬早就被欧盟、国内也列入致癌限制清单了，现在主流是电解抛光加无铬钝化，防腐蚀性能够，还完全符合环保要求，过验厂一点问题都没有。

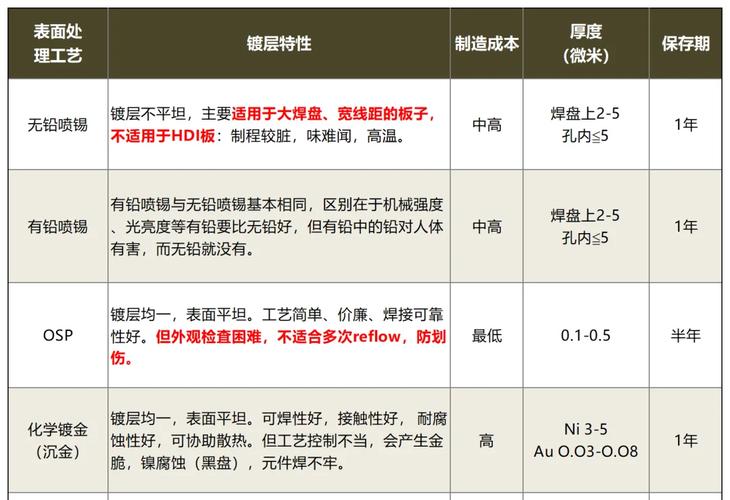

不过话说回来，不是越贵的工艺越好。你做个放在室内仓库的角钢货架，非要做PVD涂层，那不是纯粹浪费钱吗？选型核心永远是，你要什么性能，匹配什么工艺，别追求花里胡哨的。
问：中小批量加工的小厂，怎么找靠谱的表面处理供应商？
答：别光比报价，记住三个点就行。第一，先要最近三个月的同工艺检测报告，盐雾、硬度、环保检测，哪怕多花5%的钱，也要找能稳定出报告的，那些拿不出报告只拍胸脯说“我做了十几年没问题”的，大概率会偷工序。第二，去加工厂转一圈，看他会不会把不同材质的工件分开处理，很多小厂图便宜把碳钢不锈钢混在一起酸洗，交叉污染之后不锈钢用半年就锈，你说理都没地方说。第三，提前说清楚你的公差要求，特别是精密配合的零件，一定要把表面处理厚度公差写在合同里，不然做完厚了零点零几毫米，整批都装不上，全废。
。只要是10.9级以上的高强度螺栓、弹簧，经过酸洗、电镀这类工序，都会吸收氢原子，放两三个月受力的时候突然断裂，根本防不胜防。所以要求供应商做完表面处理之后，必须做200度左右保温四个小时以上的除氢处理，这个工序很多供应商会偷偷省掉，一定要提前卡死。
第二个，
。出口的订单，一定要提前问清楚目的地的环保要求，欧盟RoHS、REACH，美国FDA，每个地方要求都不一样，很多常规的含铬、含铅的表面处理工艺都是踩线的，提前做个检测花不了几千块，等货物到港被退回来，运费加仓储费够你吃半年的。
第三个，
。很多工件做完表面处理还要后续焊接、攻丝，提前跟供应商说，要保护的地方遮盖上，别等做完整个都镀上了，再磨掉，既费时间又影响外观。
工业哪有什么玄学？都是一个个细节堆出来的。你在表面处理上省的每一分钱，偷的每一个懒，最后都会变成售后路上的坑，不知道哪天就把你绊个大跟头。把该做的做到位，比什么都强。
免责声明：文章内容来自互联网，本站仅作为分享，不对其真实性负责，如有侵权等情况，请与本站联系删除。
转载请注明出处：小众但致命：机械制造里表面处理为什么决定产品寿命？ https://www.dachanpin.com/a/tg/68603.html
