前几天跟一个做新能源结构件的老板吃饭，他拍着桌子吐槽，找了三家加工厂做阳极氧化，愣是没有一家能同时过色差和盐雾测试。
这不是什么稀奇事。太多人觉得阳极氧化是几十年的老工艺，没什么技术含量，随便找个厂就能做。真踩了坑才知道，这里面的门道，差一点都不行。
很多刚入行的采购工程师，分不清几种常见的铝表面处理的区别，上来就问哪个便宜选哪个。说实话，选不对工艺，再便宜也是浪费钱。
阳极氧化和喷塑、电泳最大的区别是什么？它不是在金属表面“涂”一层保护层，是让铝基材自身通过电化学反应，长出一层
问：我做普通街边广告牌的铝框架，能不能做阳极氧化？
答：真没必要。普通广告牌不摩擦，不接触酸碱，喷塑成本比阳极氧化低三分之一以上，寿命完全够。只有满足以下任意一个需求，你才必须选阳极氧化：
需要长期耐磨摩擦的结构件
要做耐高温处理的焊接件
对色差要求高的装饰性外观件
户外长期防腐的轻金属结构件
比如现在消费电子的铝合金中框、无人机的碳纤维复合铝机架、新能源汽车的电池包结构件，这些地方换喷塑电泳，撑不过一年就出问题。
💡 小提示：钛合金、镁合金也能做阳极氧化，目前工业应用里90%以上的阳极氧化都是针对铝合金的。
我见过太多单子，因为细节没卡好，整批复报废。去年浙江一个客户，做一万件户外铝支架，找了小厂省了十万加工费，最后七千件因为封孔不合格退货，亏了五十万。太亏了。
✅ 第一个坑：基材选错，全白费
很多人贪便宜用回收铝或者杂质多的铸铝做坯料，拿去做阳极氧化，出来的膜要么发花，要么疏松掉粉。杂质会干扰成膜反应，根本出不来均匀的膜层。
现在工业级阳极氧化最稳定的就是
，尤其是6061，成型性好，成膜均匀，废品率能控制在1%以内，优先选。5系适合做拉伸件，铸铝尽量不要做高精度要求的阳极氧化，废品率最少三成起。
✅ 第二个坑：封孔偷工，短命一半
阳极氧化做完成膜，必须封孔，不然膜孔是打开的，油污、水汽进去很快就腐蚀。很多小厂为了省成本，封孔时间只够要求的一半，镍盐含量不够，或者用劣质的封孔剂，刚出工厂看着亮晶晶没问题，放户外半年就开始掉粉腐蚀。
现在正规厂的做法都是热封孔加冷封补孔，成本只涨5个点，盐雾测试能从48小时升到200小时以上，寿命翻三倍都不止。

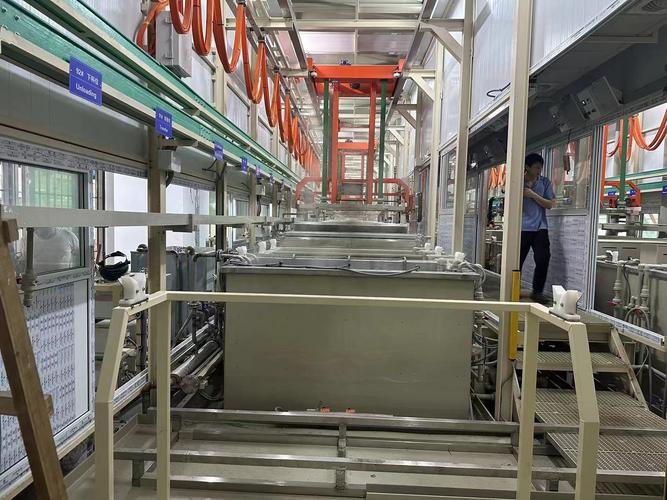

✅ 第三个坑：染色不控温，色差差一倍
做带颜色的阳极氧化，染色槽的温度差个2℃，出来的颜色都能差出一个色号。现在客户对外观色差要求越来越严，必须要求加工厂给染色槽装精准控温设备，误差控制在±1℃以内，不然整批色差都对不上，根本没法交货。
问：阳极氧化的膜是不是越厚越好？我要防腐能不能做50μm？
答：真不是，完全没必要。普通工业防腐只要15-20μm就够过100小时盐雾，耐磨装饰件8-12μm就够用。只有做硬质阳极氧化的耐磨零件，才需要做到30-50μm，而且膜越厚，应力越大，脆性越高，薄件做太厚很容易边缘崩裂，成本还翻好几倍，适合自己的才对。

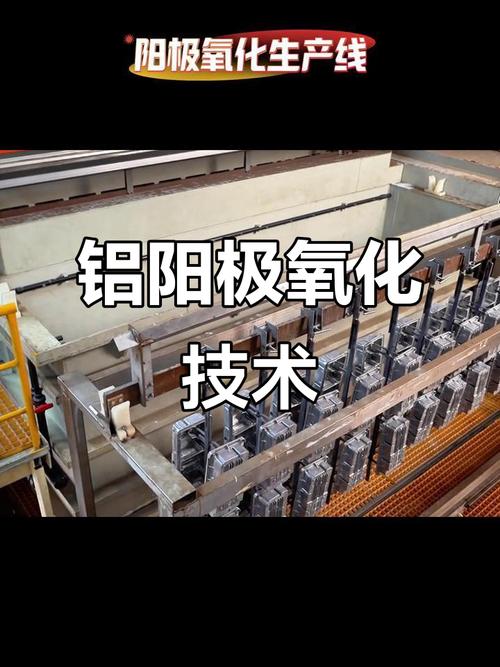

别觉得这是老工艺就没变化。这两年环保要求升级加新能源需求爆发，整个行业的变化真不小。
首先就是环保，传统的铬酸阳极氧化、含镍封孔早就被叫停了，现在正规厂都换了
，很多人担心无镍封孔防腐不行，其实最新的有机封孔配方，防腐性能比传统含镍封孔还好，还能过环评，现在找厂首先要问是不是用的环保配方，别找那种偷偷用违禁原料的，哪天被查了你的货都提不出来。
然后就是硬质阳极氧化，现在都换脉冲电源了，代替原来的直流电源，做出来的膜层更均匀，硬度能提高10%以上，耐磨性能好很多，现在做汽车底盘的铝耐磨件，基本都改用脉冲电源做硬质阳极氧化了。
不过话说回来，工艺再好，也得看人调参数。我见过不少厂换了几百万的新设备，师傅还是十几年前的老经验，参数不会调，出来的活照样不合格，找厂真不能只看设备，还要看师傅的经验。
现在新能源汽车的爆发，给阳极氧化带来了很多新订单，很多电池包的铝结构件都改用阳极氧化代替电泳了，重量更轻，防腐更好，刚好符合新能源减重的要求，接下来这个工艺的应用只会越来越多，懂点门道，少踩点坑，真能省不少钱。
免责声明：文章内容来自互联网，本站仅作为分享，不对其真实性负责，如有侵权等情况，请与本站联系删除。
转载请注明出处：阳极氧化：工业金属表面处理不能踩坑的核心工艺 https://www.dachanpin.com/a/tg/68853.html
